Vertikalklippare

Maskinen kan slita av händer och fötter. Följ alltid alla säkerhetsanvisningar för att undvika allvarliga personskador.

• Läs och förstå innehållet i den här bruksanvisningen innan du startar motorn.

• Var fullt koncentrerad på maskinen när du använder den. Delta inte i aktiviteter som kan distrahera dig, eftersom personskador eller skador på egendom då kan uppstå.

• Håll händer och fötter på avstånd från maskinens rörliga delar.

• Kör endast maskinen om skydd och andra säkerhetsanordningar sitter på plats och fungerar.

• Inspektera området där vertikalklipparen ska användas och ta bort alla föremål som vertikalklipparen kan stöta i.

• Håll avstånd till utkastaröppningen.

• Håll kringstående och barn borta från arbetsområdet. Låt aldrig barn använda maskinen.

• Innan du kliver ur förarsätet ska du göra följande:

  • Ställ maskinen på ett plant underlag.

  • Sänk klippenheten/klippenheterna.

  • Koppla bort drivenheterna.

  • Koppla in parkeringsbromsen (i förekommande fall).

  • Stäng av motorn och ta ut nyckeln (i förekommande fall).

  • Vänta tills alla rörelser har upphört.

Felaktigt bruk eller underhåll av maskinen kan leda till personskador. För att minska risken för skador ska du alltid följa säkerhetsanvisningarna och uppmärksamma varningssymbolen . Symbolen betyder Var försiktig, Varning eller Fara – anvisning om personsäkerhet. Underlåtenhet att följa anvisningarna kan leda till personskador eller innebära livsfara.

• Klippenheten är endast en komplett maskin när den har monterats på en traktorenhet. Läs noggrant igenom traktorenhetens bruksanvisning för fullständiga anvisningar om säker användning av maskinen.

• Stanna maskinen, ta ut nyckeln (i förekommande fall) och vänta tills alla rörliga delar har stannat innan du undersöker redskapet om du kör på ett föremål eller om maskinen vibrerar på ett onormalt sätt. Reparera alla skador innan du börjar köra maskinen igen.

• Håll alla delar i gott bruksskick och samtliga beslag åtdragna. Byt ut alla slitna eller skadade dekaler.

• Använd endast tillbehör, redskap och reservdelar som har godkänts av Toro.

En sliten eller skadad kniv kan gå sönder och en bit av kniven kan slungas ut mot dig eller någon kringstående, vilket kan leda till allvarliga personskador eller dödsfall.

• Kontrollera om kniven är sliten eller skadad med jämna mellanrum.

• Var försiktig när du kontrollerar knivarna. Linda in knivarna i något eller ta på dig handskar, och var försiktig när du servar knivarna. Knivarna får endast bytas ut eller slipas – de ska aldrig rätas ut eller svetsas.

• Var försiktig när en kniv roteras på maskiner med flera knivar, eftersom den kan få även andra knivar att börja rotera.

Delar som behövs till detta steg:

När du har packat upp vertikalklipparen ur lådan ska du kontrollera följande:

1. Kontrollera fettet på cylinderns bägge ändar. Smörjfett ska synas på cylinderaxelns räfflade delar.

2. Se till att samtliga muttrar och skruvar är ordentligt åtdragna.

3. Kontrollera att bärramens fjädring löper fritt och inte fastnar när den flyttas framåt och bakåt.

Delar som behövs till detta steg:

Fäst ett transportrullfäste på varje sidoplåtstapp med en saxpinne (Figur 4).

Figur 4

1. Saxpinne
2. Transportrullenhet

Note: Rullen ska placeras på vertikalklipparens bakre del.

Delar som behövs till detta steg:

Montera smörjnippeln på vertikalklipparens cylindermotorsida. Se Figur 5 för att bestämma varje cylindermotors placering baserat på varje vertikalklippares placering.

Figur 5

1. Vertikalklippare 1
2. Vertikalklippare 2
3. Vertikalklippare 3
4. Vertikalklippare 4
5. Vertikalklippare 5
6. Cylindermotor
7. Motvikt eller annat tillbehör (säljs separat)

1. Lossa och kassera ställskruven på cylindermotorns sidoplåt (Figur 6).



   Figur 6

   1. Huvudskruvar
   2. Rak smörjnippel (montera)
   3. Ställskruv (ta bort och kassera)

2. Montera den raka smörjnippeln (Figur 6).

3. Om det inte finns några bultar på cylindermotorns sidoplåt monterar du dem (Figur 6).

4. Montera O-ringen på cylindermotorn (Figur 7).

   Note: Den elektriska motorn visas; det här steget gäller även den hydrauliska motorn.



   Figur 7

   1. O-ring

Delar som behövs till detta steg:

På vertikalklippare som monteras på Reelmaster 5010-H byter du ut ansatsskruven på cylindermotorns sidoplåt (Figur 8) mot en ny ansatsskruv. I annat fall kommer den elektriska cylindern i kontakt med den befintliga bulten.

Figur 8

1. Gammal bult
2. Ny ansatsskruv

Delar som behövs till detta steg:

Köp och montera den ändviktssats som passar din maskins konfiguration (Figur 9).

• Viktsatsmodell 03411 för elektriska cylindermotorer

• Viktsatsmodell 03412 för hydrauliska cylindermotorer

Figur 9

1. Ändviktssats (stor vikt visas)

Vertikalklipparna kan monteras på någon av de fem olika platserna på traktorenheten. Figur 5 visar drivmotorns placering för var och en av platserna. Montera en motvikt på vertikalklipparens vänstra sida om vertikalklipparen monteras på en plats som gör att motorn måste monteras på dess högra sida. Om vertikalklipparen monteras på en plats som gör att motorn hamnar på klipparens vänstra sida, monterar du i stället en motvikt på vertikalklipparens högra sida.

Note: På modell 03619 är motvikterna monterade på vertikalklipparens högra sida vid leverans. Bultarna i vänster ände är avsedda att användas för att fästa motorn.

Se .

Vertikalklipparcylindrarna monteras på traktorenheten på samma sätt som cylinderklippenheter. Monteringsanvisningar finns i traktorenhetens bruksanvisning.

Montera cylindermotorn och smörj sidoplåten tills överflödigt fett tränger ut ur övertrycksventilen. Se Smörja vertikalklipparen.

Innan vertikalklipparcylindrarna används måste du utvärdera hur cylindern fungerar vid den önskade inställningen. Kör på ett öppet område som inte används och avgör om önskat resultat kommer att uppnås. Justera efter behov.

• Kör traktorenheten med full gas, full cylinderhastighet (inställning 9) och önskad drivhastighet.

• Vi rekommenderar följande maximala nedträngningsdjup för knivarna:

  • 3 mm för modell 03618

  • 6 mm för modell 03619

• Effektbehovet för att driva vertikalklipparcylindrarna varierar beroende på rådande gräs- och jordförhållanden. Färdhastigheten måste eventuellt sänkas vid vissa förhållanden.

• Vid användning i gräsförhållanden där det förekommer mycket skräp eller tovigt gräs öppnar du de främre och bakre utkastarskydden så att skräpet kan kastas ut från cylindern.

  Var försiktig

  Utslungat skräp kan orsaka personskador.

  Öppna inte det bakre skyddet så att det är högre än i jämnhöjd med marken.

Varje vertikalklippare har fem smörjnipplar (Figur 13) som ska smörjas varje vecka med universalfett nr 2 på litiumbas.

Smörjpunkterna är den främre rullen (2), den bakre rullen (2) och cylindermotorns räfflor (1).

Important: Om du smörjer klippenheterna omedelbart efter tvätt, töms vattnet ur lagren vilket ökar deras livslängd.

1. Torka av alla smörjnipplar med en ren trasa.

2. Påför fett tills det rinner ut rent fett ur rullens tätningar och lagrets övertrycksventil (Figur 13).



   Figur 13

   1. Övertrycksventil

3. Torka bort eventuellt överflödigt fett.

1. Sätt fast änden av vertikalklipparaxeln, som endast har en bricka och mutter, i ett skruvstäd.

2. Vrid muttern i andra änden av axeln moturs och ta bort muttern.

   Var försiktig

   Knivarna är mycket vassa och kan ha grader (”skägg”) som kan skära dig i händerna.

   Använd handskar och var försiktig när du tar bort knivarna från axeln.

3. Ta bort den lilla distansbrickan, brickan, knivarna och de stora distansbrickorna. Rengör och smörj den fyrkantiga axeln med ett tunt lager fett för att underlätta monteringen (Figur 14).



   Figur 14

   1. Axel
   2. Mutter
   3. Bricka
   4. Liten distansbricka
   5. Kniv (25 för modell 03618 och 16 för modell 03619)
   6. Stor distansbricka (24 för modell 03618 och 15 för modell 03619)

   Important: Demonteringsordningen är mycket viktig. Vänd inte på vertikalklipparens cylinderknivar under demonteringen och ändra inte ordningen när de monteras. Observera styrhålet i respektive vertikalklipparkniv. Styrhålet används vid monteringen för att uppnå rätt helix för vertikalklipparcylindern.

1. Montera en kniv (Figur 15).

2. Montera en stor distansbricka.

3. Vänd inte på cylinderknivarna när du monterar dem på cylinderaxeln.

   Note: Om du vänder på knivarna kommer knivarna som används (rundade) att blandas med de hittills oanvända knivarnas egg, vilket resulterar i en otillräcklig klipprestanda.

4. Montera nästa kniv medurs så att styrhålet (Figur 15) inte är linje med hålet i den första kniven utan förskjuts med ett avstånd lika stort som flatsidan på axeln.



   Figur 15

   1. Styrhål

5. Fortsätt att montera distansbrickorna och knivarna på det här viset tills alla knivar har monterats.

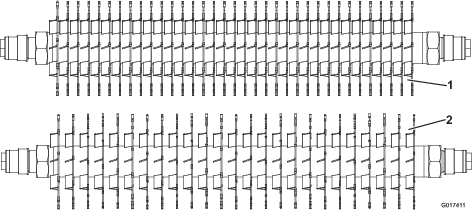

   Note: När knivarna har monterats på rätt sätt kommer de att sitta i sicksackordning (förskjutna) så att de får ett spiralliknande utseende.

6. Montera den lilla distansbrickan på axeln.

7. Stryk på blå Loctite 242 på muttern. Montera muttern på axeln (med den bearbetade sidan av muttern mot distansbrickan) och dra åt till 109–135 N·m.

Ombyggnadssatsen till rulle (artikelnr 114-5430) och verktygssatsen för ombyggnad av rulle (artikelnr 115-0803) (Figur 18) finns tillgängliga för service av rullen. Ombyggnadssatsen till rullen innehåller alla lager, lagermuttrar samt inre och yttre tätningar som krävs för att bygga om en rulle. Verktygssatsen för ombyggnad av rulle omfattar alla verktyg och monteringsanvisningar som krävs för att bygga om en rulle med ombyggnadssatsen. Se reservdelskatalogen eller kontakta en auktoriserad Toro-återförsäljare om du behöver hjälp.

Figur 18

1. Ombyggnadssats till rulle (artikelnr 114-5430)
2. Verktygssats för ombyggnad av rulle (artikelnr 115-0803)
3. Inre tätning
4. Lager
5. Yttre tätning
6. Lagermutter
7. Verktyg för inre tätning
8. Bricka
9. Verktyg för lager/yttre tätning
