버티커터

이 제품에서는 손이나 발이 절단될 수 있습니다. 항상 모든 안전 지침을 준수하여 사람이 심하게 다치는 일을 방지하십시오.

• 장비를 시동하기 전에 이 사용 설명서의 내용을 읽고 숙지하십시오.

• 장비를 작동하는 동안에는 온전히 주의를 기울이십시오. 주의력을 산만하게 하는 활동을 하면, 사람이 다치거나 자산이 손상될 수 있습니다.

• 장비의 움직이는 부품 근처에 손이나 발을 두지 마십시오.

• 장비에 모든 보호 장치 및 기타 안전 보호 장치가 제자리에 장착되어 제대로 작동하지 않는 상태에서는 장비를 운전하지 마십시오.

• 버티커터를 사용할 장소를 점검하고 버티커터가 부딪힐 수 있는 모든 물체를 제거하십시오.

• 모든 배출구에서 거리를 유지하십시오.

• 주변 사람들과 아이들은 작업 공간에 들어오지 못하게 하십시오. 절대로 아이들이 장비를 작동하게 하지 마십시오.

• 운전석을 떠나기 전에 다음을 이행하십시오:

  • 평평한 곳에 장비를 주차합니다.

  • 커팅 유닛(들)을 내립니다.

  • 구동 장치를 분리합니다.

  • 주차 브레이크를 겁니다(장착된 경우).

  • 엔진을 끄고 키를 뺍니다(장착된 경우).

  • 모든 움직임이 멈출 때까지 기다립니다.

이 장비를 잘못 사용하거나 정비하면 사람이 다치는 사고가 생길 수 있습니다. 부상 위험을 줄이려면 여기에 나와 있는 안전 지침을 따르고 주의, 경고, 위험 등의 개인 안전 지침을 의미하는 안전 경고 기호에 항상 주의를 기울이십시오. 이 지침을 따르지 않을 경우 사람이 다치거나 사망하는 사고가 발생할 수 있습니다.

• 커팅 유닛은 트랙션 유닛에 설치되어야만 완성된 장비입니다. 안전한 장비 사용에 대한 자세한 지침은 트랙션 유닛 사용 설명서를 주의 깊게 읽으십시오.

• 장비가 물체에 부딪히거나 장비에 비정상적인 진동이 있으면, 장비를 멈추고 키를 뺀 다음(장착된 경우), 모든 움직임이 멈추기를 기다려 부착 장치를 점검합니다. 다시 작동하기 전에 필요한 모든 수리를 시행하십시오.

• 모든 부품을 잘 작동하는 상태로 유지하고 모든 장비 부품을 단단히 조여 두십시오. 닳거나 손상된 전사지는 모두 교체하십시오.

• Toro에서 승인한 액세서리, 부착 장치 및 교체용 부품만 사용하십시오.

마모되거나 손상된 블레이드는 깨질 수 있으며, 블레이드 조각이 운전자나 주변에 있는 사람에게로 날아가 심하게 다치거나 사망하는 사고가 발생할 수 있습니다.

• 주기적으로 블레이드의 마모 상태나 손상 여부를 점검하십시오.

• 블레이드를 점검할 때에는 주의하십시오. 블레이드를 정비할 때에는 블레이드를 옷감 등으로 둘러싸거나 장갑을 착용하고 주의를 기울여야 합니다. 블레이드를 교체하거나 가는 작업만 하십시오. 절대 블레이드를 펴거나 용접하지 마십시오.

• 다중 블레이드 장비에서는 한 블레이드가 회전하면 다른 블레이드도 회전하게 되므로 주의하십시오.

이 절차를 수행하는 데 필요한 부품:

상자에서 버티커터를 꺼낸 후 다음을 점검하십시오.

1. 릴 양쪽 끝에 그리스가 발라져 있는지 확인합니다. 릴 샤프트의 안쪽 스플라인에 그리스가 발라진 것을 눈으로 확인할 수 있어야 합니다.

2. 모든 너트와 볼트가 단단히 조여져 있는지 확인합니다.

3. 캐리어 프레임 서스펜션이 자유롭게 움직이고 앞뒤로 이동 시 걸리지는 않는지 확인합니다.

이 절차를 수행하는 데 필요한 부품:

코터 핀으로 운송 롤러 브래킷을 양쪽 측면 플레이트 핀에 고정하십시오(그림4).

그림4

1. 코터 핀
2. 운송 롤러 어셈블리

Note: 롤러는 버티커터 뒤쪽에 달아야 합니다.

이 절차를 수행하는 데 필요한 부품:

버티커터의 릴 모터쪽에 그리스 피팅을 장착합니다. 그림5를 참조하여 각 버티커터의 위치를 기준으로 각 릴 모터의 위치를 결정하십시오.

그림5

1. 버티커터 1
2. 버티커터 2
3. 버티커터 3
4. 버티커터 4
5. 버티커터 5
6. 릴 모터
7. 웨이트 또는 기타 액세서리 (별도 판매)

1. 릴 모터 측면 플레이트의 멈춤 나사를 빼내서 버립니다(그림6).



   그림6

   1. 캡 나사
   2. 스트레이트 그리스 피팅(설치)
   3. 멈춤 나사(빼내서 버림)

2. 스트레이트 그리스 피팅을 장착합니다(그림6).

3. 릴 모터 측면 플레이트에 볼트가 없으면 볼트를 장착합니다(그림6).

4. 릴 모터에 O-링을 장착합니다(그림7).

   Note: 그림은 전기 모터입니다. 이 단계는 유압 모터에도 적용됩니다.



   그림7

   1. O-링

이 절차를 수행하는 데 필요한 부품:

Reelmaster 5010–H에서 버티커터를 장착하는 경우, 릴 모터 측면 플레이트(그림8)에 있는 숄더 볼트를 새 숄더 볼트로 교체해야 합니다. 그렇지 않으면 전기 릴이 기존 볼트에 닿게 됩니다.

그림8

1. 기존 볼트
2. 새 숄더 볼트

이 절차를 수행하는 데 필요한 부품:

장비 구성에 적합한 엔드 웨이트 키트를 구입하여 장착하십시오(그림9).

• 전기 릴 모터용 웨이트 키트 03411

• 유압 릴 모터용 웨이트 키트 03412 모델

그림9

1. 엔드 웨이트(그림의 큰 웨이트)

버티커터는 트랙션 유닛에서 이 다섯 위치 중 어디에나 설치할 수 있습니다. 그림5은 각 위치에서의 구동 모터의 방향입니다. 버티커터 오른쪽 끝에 모터가 장착되어야 하는 위치에서는 버티커터 왼쪽 끝에 평형추를 설치하십시오. 왼쪽 끝에 모터가 장착되어야 하는 위치에서는 버티커터 오른쪽 끝에 평형추를 설치하십시오.

Note: 03619 모델의 경우, 평형추는 버티커터의 오른쪽 끝에 설치되어 출고됩니다. 왼쪽 끝의 볼트는 모터를 고정하는 데 사용됩니다.

를 참조하십시오.

버티커터 릴은 릴 커팅 유닛과 같은 방법으로 트랙션 유닛에 장착합니다. 장착 지침은 트랙션 유닛 사용 설명서를 참조하십시오.

릴 모터를 장착한 다음 릴리프 밸브에서 그리스가 삐져 나올 때까지 측면 플레이트에 그리스를 공급합니다. 버티커터 윤활를 참조하십시오.

버티커터 릴을 작동하기 전에 원하는 설정에 놓고 릴의 성능을 가늠하십시오. 깨끗한 유휴지에서 작동하여 원하는 결과가 얻어지는지 확인하십시오. 원하는 대로 조정하십시오.

• 릴 속도를 최대에 놓고(설정 9) 전속력으로, 그리고 원하는 트랙션 속도로 트랙션 유닛을 운전하십시오.

• 최대 권장 블레이드 침투 깊이는 다음과 같습니다.

  • 03618 모델은 3mm입니다.

  • 03619 모델은 6mm입니다.

• 버티커터 릴 작동을 위한 동력 요구 사항은 잔디 및 토양 상태에 따라 다릅니다. 일부 경우에는 이동 속도를 줄여야 할 수 있습니다.

• 잔해물이나 대취가 지나치게 많은 잔디 조건에서 작업할 때에는 전방과 후방 배출 쉴드를 열어 릴에서 잔해물이 빠져나가도록 하십시오.

  주의

  잔해물이 튕겨 나와 다칠 수 있습니다.

  지면 높이보다 높게 후방 쉴드를 열지 마십시오.

각 버티커터에는 No. 2 리튬계 그리스로 매주 윤활 처리해야 하는 그리스 피팅(그림13)이 5개 있습니다.

윤활 지점은 전방 롤러(2곳), 후방 롤러(2곳) 및 릴 모터 스플라인(1곳)입니다.

Important: 커팅 유닛을 세척 후 바로 윤활하면 베어링에서 물기를 제거할 수 있어 베어링 수명을 늘리는 데 도움이 됩니다.

1. 깨끗한 헝겊으로 각 그리스 피팅을 닦습니다.

2. 깨끗한 그리스가 롤러 씰과 베어링 릴리프 밸브에서 나오는 것이 보일 때까지 그리스를 칩니다(그림13).



   그림13

   1. 릴리프 밸브

3. 과도하게 흘러나온 그리스는 닦아냅니다.

1. 한 개의 와셔와 너트만 있는 버티커터 샤프트 끝을 바이스에 고정합니다.

2. 샤프트의 다른 쪽 끝에서 너트를 시계 반대 방향으로 돌려 제거합니다.

   주의

   블레이드는 아주 날카로우며 깔쭉깔쭉한 부분에 손이 베일 수 있습니다.

   샤프트에서 블레이드를 분리할 때에는 장갑을 끼고 주의를 기울이십시오.

3. 작은 스페이서, 와셔, 블레이드 및 큰 스페이서를 분리합니다. 정사각형 샤프트를 닦은 다음 조립하기 쉽도록 그리스를 얇게 발라 윤활합니다(그림14).



   그림14

   1. 샤프트
   2. 너트
   3. 와셔
   4. 작은 스페이서
   5. 블레이드(03618 모델은 25개, 03619 모델은 16개)
   6. 큰 스페이서(03618 모델은 24개, 03619 모델은 15개)

   Important: 분해 순서는 매우 중요합니다. 분해 시 버티커터 릴 블레이드의 방향이 반대로 되지 않도록 하십시오. 조립할 때는 분해의 역순으로 조립하십시오. 각 버티커터 블레이드에 있는 인덱스 구멍에 유의하십시오. 인덱스 구멍은 조립시 버티커터 릴을 나선형으로 정렬할 수 있도록 뚫려 있습니다.

1. 블레이드를 조립하십시오(그림15).

2. 큰 스페이서를 조립합니다.

3. 릴 샤프트에 조립할 때 릴 블레이드의 방향이 반대로 되지 않도록 주의합니다.

   Note: 블레이드를 뒤집으면, 사용 중인 (둥글게 처리된) 블레이드가 이전에 사용하지 않은 블레이드의 날카로운 단부와 섞여서, 커팅 성능이 저하됩니다.

4. 색인 참조 구멍(그림15)이 첫 번째 블레이드 구멍과 시계 방향으로 샤프트의 한 평면만큼 엇갈리게 정렬되도록 다음 블레이드를 설치합니다.



   그림15

   1. 색인 참조 구멍

5. 이런 식으로 스페이서와 블레이드를 계속 번갈아 조립하면서 모든 블레이드를 설치합니다.

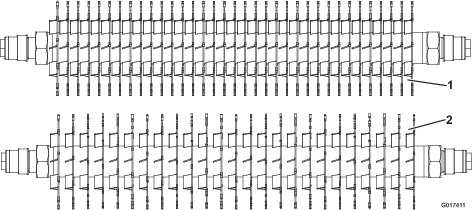

   Note: 조립을 제대로 하면 블레이드는 나선 모양으로 서로 엇갈리게 배열됩니다.

6. 샤프트에 작은 스페이서를 설치합니다.

7. 파란색 록타이트(Loctite) 242를 너트에 도포합니다. 너트를 샤프트에 설치하고(너트의 가공된 쪽이 스페이서를 향하도록) 109-135N·m의 토크로 조입니다.

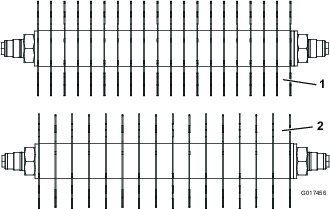

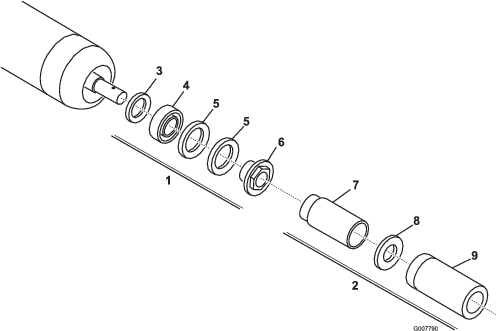

롤러 정비에 롤러 수리 키트(부품 번호: 114–5430)와 롤러 수리 도구 키트(부품 번호: 115–0803)(그림18)를 사용할 수 있습니다. 롤러 수리 키트에는 롤러 수리를 위한 모든 베어링, 베어링 너트, 내부 및 외부 씰이 들어 있습니다. 롤러 수리 도구 키트에는 롤러 수리 키트로 롤러를 수리하는 데 필요한 모든 도구와 설치 지침이 들어 있습니다. 도움이 필요하면 부품 카탈로그를 참조하거나 Toro 지정 판매 대리점에 문의하십시오.

그림18

1. 롤러 수리 키트(부품 번호 114–5430)
2. 롤러 수리 도구 키트(부품 번호 115–0803)
3. 내부 씰
4. 베어링
5. 바깥쪽 씰
6. 베어링 너트
7. 내부 씰 도구
8. 와셔
9. 베어링/외부 씰 도구
