Unidad de verticorte

Este producto puede amputar manos y pies. Siga siempre todas las instrucciones de seguridad con el fin de evitar lesiones personales graves.

• Lea y comprenda el contenido de este Manual del operador antes de arrancar la máquina.

• Preste toda su atención al utilizar la máquina. No realice ninguna actividad que genere distracciones, de lo contrario pueden producirse lesiones o daños en la propiedad.

• No coloque las manos o los pies cerca de componentes en movimiento de la máquina.

• No utilice la máquina a menos que tenga instalados y estén en funcionamiento todos los protectores y otros dispositivos de seguridad.

• Inspeccione la zona en la que va a utilizar la unidad de verticorte y retire cualquier objeto que pudiera chocar con la unidad.

• Manténgase alejado de cualquier apertura de descarga.

• Mantenga a otras personas, especialmente a los niños, alejadas del área de operación. Nunca permita a los niños utilizar la máquina.

• Antes de dejar el puesto del operador, realice lo siguiente:

  • Aparque la máquina en una superficie nivelada.

  • Baje la(s) unidad(es) de corte.

  • Desengrane las transmisiones.

  • Accione el freno de estacionamiento (si está equipado).

  • Apague el motor y retire la llave (si está equipada).

  • Espere a que se detenga todo movimiento.

El uso o mantenimiento incorrecto de esta máquina puede causar lesiones. Para reducir el peligro de lesiones, cumpla estas instrucciones de seguridad y preste atención siempre al símbolo de alerta de seguridad , que significa: Cuidado, Advertencia o Peligro – instrucción relativa a la seguridad personal. El incumplimiento de estas instrucciones puede dar lugar a lesiones personales o la muerte.

• La unidad de corte es solo una máquina completa cuando se instala en una unidad de tracción. Lea el Manual del operador de la unidad de tracción detenidamente para obtener instrucciones completas sobre el uso seguro de la máquina.

• Pare la máquina, retire la llave (si está equipada) y espere a que se detenga todo movimiento antes de inspeccionar el accesorio después de golpear un objeto o si se produce una vibración anormal en la máquina. Realice todas las reparaciones necesarias antes de volver a utilizar la máquina.

• Mantenga todas las piezas en buenas condiciones de funcionamiento, y todos los herrajes bien apretados. Sustituya cualquier pegatina desgastada o deteriorada.

• Utilice solo accesorios, aperos y piezas de repuesto aprobados por Toro.

Una cuchilla desgastada o dañada puede romperse, y un trozo de la cuchilla podría ser arrojado hacia usted u otra persona, provocando lesiones personales graves o la muerte.

• Inspeccione periódicamente las cuchillas, para asegurarse de que no están desgastadas ni dañadas.

• Tenga cuidado al comprobar las cuchillas. Envuelva las cuchillas o lleve guantes, y extreme las precauciones al manejar las cuchillas. Las cuchillas únicamente pueden ser cambiadas o afiladas; no las enderece ni las suelde nunca.

• En máquinas con múltiples cuchillas, tenga cuidado puesto que girar una cuchilla puede hacer que giren otras cuchillas.

Piezas necesarias en este paso:

Después de retirar la unidad de verticorte del embalaje, inspeccione lo siguiente:

1. Compruebe la grasa en cada extremo del molinete. Debe haber grasa visible en las acanaladuras internas del eje del molinete.

2. Asegúrese de que todos los pernos y las tuercas estén apretados firmemente.

3. Asegúrese de que la suspensión del bastidor de tiro funciona libremente y que no se atasca al desplazarse hacia adelante y hacia atrás.

Piezas necesarias en este paso:

Sujete un soporte de rodillo de transporte al pasador de cada placa lateral con una chaveta (Figura 4).

Figura 4

1. Chaveta
2. Conjunto de rodillo de transporte

Note: El rodillo debe colocarse hacia la parte trasera de la unidad de verticorte.

Piezas necesarias en este paso:

Instale el engrasador en el lado de la unidad de verticorte donde está montado el motor del molinete. Consulte la Figura 5 para determinar la posición de cada motor del molinete, según la posición de la unidad de verticorte.

Figura 5

1. Unidad de verticorte 1
2. Unidad de verticorte 2
3. Unidad de verticorte 3
4. Unidad de verticorte 4
5. Unidad de verticorte 5
6. Motor del molinete
7. Peso u otro accesorio (se vende por separado)

1. Retire y deseche el tornillo de fijación de la chapa lateral del motor del molinete (Figura 6).



   Figura 6

   1. Tornillos de caperuza
   2. Engrasador recto (instalar)
   3. Tornillo de fijación (retirar y desechar)

2. Instale el engrasador recto (Figura 6).

3. Si no hay pernos en la placa lateral del motor del molinete, instálelos (Figura 6).

4. Instale la junta tórica en el motor del molinete (Figura 7).

   Note: La figura muestra el motor eléctrico; este paso también es aplicable al motor hidráulico.



   Figura 7

   1. Junta tórica

Piezas necesarias en este paso:

Para unidades de verticorte que se montan en un Reelmaster 5010-H, sustituya el perno de cuello largo situado en la placa lateral del motor del molinete (Figura 8) por el perno de cuello largo nuevo; de lo contrario, el molinete eléctrico tocará el perno existente.

Figura 8

1. Perno antiguo
2. Perno de cuello largo nuevo

Piezas necesarias en este paso:

Compre e instale el kit de contrapeso apropiado para la configuración de su máquina (Figura 9).

• Kit de pesos Modelo 03411 para motores de molinete eléctricos

• Kit de pesos Modelo 03412 para motores de molinete hidráulicos

Figura 9

1. Contrapeso (peso grande ilustrado)

Las unidades de verticorte pueden instalarse en cualquiera de las 5 posiciones de la unidad de tracción. La Figura 5 muestra la orientación del motor para cada posición. En las posiciones que requieren que el motor se monte en el extremo derecho de la unidad de verticorte, instale un contrapeso en el extremo izquierdo de la unidad de verticorte. En los casos en los que el motor tenga que montarse en el extremo izquierdo, instale un contrapeso en el extremo derecho de la unidad de verticorte.

Note: Los contrapesos del Modelo 03619 se suministran montados en el extremo derecho de las unidades de verticorte. Los pernos del extremo izquierdo se utilizan para sujetar el motor.

Consulte .

Los molinetes de verticorte se montan en la unidad de tracción del mismo modo que las unidades de corte del molinete. Consulte las instrucciones de montaje en el Manual del operador de la unidad de tracción.

Instale el motor de molinete y engrase la placa lateral hasta que salga el exceso de grasa por la válvula de alivio; consulte Lubricación de la unidad de verticorte.

Antes de utilizar los molinetes de verticorte, evalúe el rendimiento del molinete con el ajuste deseado. Utilícela en un área libre y no trabajada para observar si se consiguen los resultados deseados. Haga los ajustes necesarios.

• Conduzca la unidad de tracción a velocidad máxima del acelerador, velocidad máxima del molinete (ajuste 9) y a la velocidad de avance deseada.

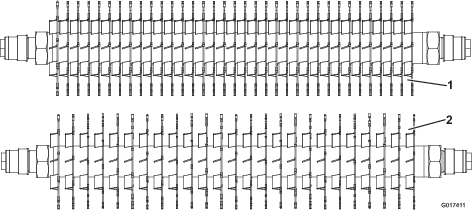

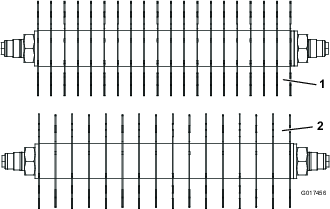

• La profundidad máxima recomendada de penetración de las cuchillas es la siguiente:

  • Modelo 03618: 3 mm.

  • Modelo 03619: 6 mm.

• La potencia necesaria para accionar los molinetes de verticorte variará dependiendo de las condiciones del césped y del tipo de suelo. Puede ser necesario variar la velocidad de desplazamiento en algunas condiciones.

• Cuando trabaje en condiciones de césped con muchos residuos o con fieltro, abra los deflectores de descarga delanteros y traseros para permitir que se expulsen los residuos del molinete.

  Cuidado

  Los residuos arrojados podrían causar lesiones personales.

  No abra el deflector trasero por encima de una línea paralela al suelo.

Cada unidad de verticorte tiene 5 engrasadores (Figura 13) que deben ser lubricados semanalmente con grasa de litio Nº 2.

Los puntos a lubricar son el rodillo delantero (2), el rodillo trasero (2) y las estrías del motor del molinete (1).

Important: El lubricar las unidades de corte inmediatamente después del lavado ayuda a purgar agua de los cojinetes y aumenta la vida de éstos.

1. Limpie cada engrasador con un trapo limpio.

2. Aplique grasa hasta que salga grasa limpia de las juntas del rodillo y la válvula de alivio del cojinete (Figura 13).



   Figura 13

   1. Válvula de alivio

3. Limpie cualquier exceso de grasa.

1. Sujete el extremo del eje de verticorte que tiene una sola arandela y una sola tuerca en una mordaza de banco.

2. En el otro extremo del eje, gire la tuerca en el sentido contrario a las agujas del reloj y retire la tuerca.

   Cuidado

   Las cuchillas están muy afiladas y pueden tener rebabas que cortarían las manos.

   Lleve guantes y extreme la precaución al retirar las cuchillas del eje.

3. Retire el espaciador pequeño, la arandela, las cuchillas y los espaciadores grandes. Limpie el eje cuadrado y lubríquelo con una capa ligera de grasa para simplificar el montaje (Figura 14).



   Figura 14

   1. Eje
   2. Tuerca
   3. Arandela
   4. Espaciador pequeño
   5. Cuchilla (25 para el modelo 03618; 16 para el modelo 03619)
   6. Espaciador grande (24 para el modelo 03618; 15 para el modelo 03619)

   Important: El orden de desmontaje es extremadamente importante. No invierta las cuchillas del molinete de verticorte al desmontarlas ni invierta el orden al montarlas. Observe el taladro de posicionamiento de cada cuchilla de verticorte. El taladro de posicionamiento se utiliza durante el montaje para obtener una hélice correcta en el molinete de verticorte.

1. Monte una cuchilla (Figura 15).

2. Monte un espaciador grande.

3. No invierta las cuchillas del molinete al montarlas en el eje del molinete.

   Note: Si invierte las cuchillas, las cuchillas en uso (redondeadas) se mezclarán con los extremos afilados de las cuchillas no utilizadas previamente y se obtendrá un rendimiento de corte deficiente.

4. Instale la cuchilla siguiente girándola en el sentido de las agujas del reloj para que el taladro de posicionamiento (Figura 15) quede desplazado 90 grados en el eje respecto al taladro de la primera cuchilla.



   Figura 15

   1. Taladro de posicionamiento

5. Continúe instalando espaciadores y filos de esta forma hasta que se haya instalado todo el juego de filos.

   Note: Una vez montadas correctamente, las cuchillas estarán desplazadas entre sí formando una hélice.

6. Instale el espaciador pequeño en el eje.

7. Aplique Loctite 242 Azul a la tuerca. Instale la tuerca en el eje (con la cara mecanizada de la tuerca hacia el espaciador) y apriétela a 109–135 N·m.

Para facilitar el mantenimiento del rodillo están disponibles el kit de reacondicionamiento de rodillo, pieza N.º 114-5430 y el kit de herramientas para el reacondicionamiento de rodillo, pieza N.º 115-0803 (Figura 18). El Kit de reacondicionamiento de rodillo incluye todos los cojinetes, tuercas de cojinetes, juntas y retenes necesarios para reacondicionar un rodillo. El Kit de herramientas para el reacondicionamiento de rodillo incluye todas las herramientas y las instrucciones de instalación necesarias para reacondicionar un rodillo con el kit de reacondicionamiento de rodillo. Consulte el catálogo de piezas o póngase en contacto con su Distribuidor Autorizado Toro si necesita ayuda.

Figura 18

1. Kit de reacondicionamiento de rodillo (Pieza Nº 114-5430)
2. Kit de herramientas para el reacondicionamiento de rodillo (pieza N.º 115-0803)
3. Junta interior
4. Cojinete
5. Junta exterior
6. Tuerca del cojinete
7. Herramienta para la junta interior
8. Arandela
9. Herramienta para la junta exterior/cojinete
