Motoromstillingssett

Greensmaster® 1000-, 1600-, 2000- og 2600-gressklipper av skyvemodell med Kawasaki-motor og serienummer 280000001 og høyere

Model No. 120-2736-Serial No. and Up

Innledning

Important: Disse monteringsinstruksjonene inneholder informasjon om motordrift og -vedlikehold som erstatter motorinformasjonen i maskinens brukerhåndbok.Se alltid etter sikkerhetsinformasjonen i brukerhåndboken før drift og vedlikehold av maskinen eller motoren.Ta vare på disse instruksjonene.

Important: Garantien til denne motoren leveres av motorprodusenten. Vennligst se motorprodusentens garanti og utslippssystem garanti inkludert i denne brosjyrepakken. Den garantien gjelder kun for motoren. Den hverken utvider eller forandrer ethvert uttrykkelig eller implisert garantivilkår eller garantiperiode som kan gjelde for produktet hvor motoren er montert.

Advarsel

CALIFORNIA

Proposition 65-advarsel

Staten California kjenner til at motoreksosen fra dette produktet inneholder kjemikalier som kan forårsake kreft, fosterskader eller skade forplantningsevnen på andre måter.

Sikkerhet

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler.
decal115-1614

115-1614

  1. Advarsel – les brukerhåndboken.
  2. Advarsel – bruk ikke maskinen dersom du ikke har fått opplæring.
  3. Fare for at gjenstander slynges gjennom luften – hold tilskuere på god avstand.
  4. Advarsel – hold deg unna bevegelige deler, behold alle skyddene og verneplatene på plass.
decal120-2769

120-2769

  1. Giftig damp eller giftige gasser, kvelningsfare – ikke kjør motoren i et lukket rom.
  2. Eksplosjonsfare – slå av motoren før du fyller på drivstoff – ingen bål, åpne flammer eller røyking ved fylling av drivstoff.
  3. Advarsel – slå av motoren og lukk drivstoffavstengningsventilen før du forlater maskinen.
  4. Advarsel – koble fra tennpluggledningen før du utfører vedlikehold.
  5. Fare for varm overflate – ikke rør den varme overflaten.
  6. Obs! Les brukerhåndboken for informasjon om fylling av drivstofftanken.
decal125-5245

125-5245

  1. Fare for å kutte hender og føtter – hold trygg avstand fra bevegelige deler, hold alle skydd og verneplater på plass.
decal130-8322

130-8322

  1. Bruk kun drivstoff med et alkoholinnhold etter volum på under 10 %.
  2. Les brukerhåndboken for ytterligere informasjon om drivstoff.
  3. Ikke bruk drivstoff med et alkoholinnhold etter volum som er høyere enn 10 %.
decal133-8062

133-8062

Montering

For modell 04034, 04035, 04036, 04037, 04052 (TE) og 04060 (TE) laget i 2008 eller nyere.

Note: Hvis maskinen er utstyrt med et glødelyssett, må du kanskje bestille et nytt sett. Kontakt en lokal Toro-forhandler for ytterligere informasjon.

Demontere den gamle motoren

Important: Spar på alle festeanordningene du fjernet slik at du kan bruke dem senere, med mindre annet er angitt.

  1. Klargjør maskinen. Se Klargjøre maskinen for vedlikehold.

  2. Fjern det gamle vinkeldekslet, og ta vare på 1/4-omdreiningsbolten, to skiver, monteringsbrakett samt monteringsskruer og -skiver.

    Note: Kast vinkeldekslet.

  3. Fjern V-remmene fra den drivende remskiven.

  4. Fjern og kast ledningssatsen.

  5. Fjern bremse- og trekkspakhåndtakene samt konsolldekslet.

  6. Fjern og kast gasskontrollkabelen.

  7. Koble trekkabelen fra clutchenheten på motoren.

  8. Koble bremsekabelen fra bremsespaken.

  9. Fjern og kast gasspaken, men behold fjær og monteringsdeler.

  10. Fjern trekkspaken og trekkabelen fra den gamle trekkbraketten.

  11. Fjern håndtaksenheten.

  12. Fjern og kast den gamle trekkbraketten, men behold nærbryteren og monteringsdeler.

  13. Fjern den gamle motoren samt monteringsbolter og -muttere.

  14. Fjern og kast den gamle motormonteringsbraketten, men behold motoren og motormonteringsbrakettboltene.

  15. Rengjør rammen, og sjekk for skade og slitasje.

Montere den nye motoren

Deler som er nødvendige for dette trinnet:

Motor1
Monteringsbrakett for motoromstilling1
Ledningssatsplate1
Sperremodul1
Ledningssats1
Gasspak1
Trekkbrakett1
Gasskabel1
Nøkkel1
Skive1
Kort bolt4
Inngang, drivende remskive1
Clutchbrakett1
Clutchspak1
Låseskive1
Lang bolt1
Flenshodeskrue1
Motorbryter1
Klemme2
Vinkeldeksel1
Kabelfeste4
Lederull- enhet1
Remfører1
Låsemutter2
Flat skive1
Splint1

Note: Hvis maskinen ikke har en motorbryter på konsollen, legger du til plass for en med målene som er angitt i Figur 1.

g021517

Figur 1

  1. 2,13 cm
  2. 1,90 cm
  3. 3,68 cm
  4. 13,97 cm

Note: Se Figur 6 for instruksjoner for montering av den nye motoren.

  1. Fest clutchbraketten til motoren med de fire korte boltene fra settet.

  2. Monter nøkkelen på motordrivakselen.

    Note: Påfør Anti-seize-middel på nøkkelen og motordrivakselen før montering.

  3. Monter den nye drivende remskiveinngangen med en ny låseskive, en skive og en lang bolt.

  4. Monter den nye clutchspaken til den nye clutchbraketten med momentfjæren, skiven og bolten fra den gamle clutchspaken og -braketten (Figur 2).

    g025179

    Figur 2

    1. Låsemutter
    2. Remfører
    3. Lederull- enhet
    4. Clutchspak
    5. Splint
    6. Momentfjær
    7. Skive
    8. Bolt
    9. Kabelkobling

  5. Monter den gamle kabelkoblingen til clutchspaken og fest den med skiven og splinten.

  6. Monter den nye ledereullen, remføreren og låsemutteren til clutchspaken.

  7. Fjern trekkspakenheten og nødvendige deler fra den gamle clutchbraketten og monter dem på den nye clutchbraketten (Figur 3).

    g025180

    Figur 3

    1. Skrue
    2. Skive
    3. Torsjonsfjær
    4. Mutter
    5. Kabelkobling
    6. Trekkspakenhet

  8. Fest ledningssatsbraketten til drivstofftanken med de to bakre flensmutterne som fester tanken til motoren (Figur 6).

  9. Monter sperremodulen til ledningssatsbraketten med den nye flenshodebolten.

  10. Monter monteringsbraketten for motoromstilling til maskinen med boltene du fjernet tidligere.

    Note: Stram boltene kun 90 % til for å gjøre det enklere å montere motoren på rammen.

  11. Monter motoren på monteringsbraketten for motoromstilling med tre av de eksisterende boltene og mutrene, og la det fremre høyre monteringshullet stå åpent.

    Note: Stram boltene kun 90 % til for å gjøre det enklere å montere motoren på rammen.

  12. Monter den nye trekkbraketten til håndtaket ved hjelp av monteringsdelene du fjernet tidligere.

    Note: Hvis den originale trekkbraketten ble festet til maskinen gjennom to hull i håndtaket, må du bestille delenr. 112-9318 og 110-2415 for å fullføre monteringen.

  13. Monter håndtaksenheten du fjernet tidligere.

  14. Monter trekkspaken og -kabelen du fjernet tidligere.

  15. Monter og juster sperrebryteren i henhold til instruksjonene i brukerhåndboken.

  16. Monter gasspaken og -kabelen ved hjelp av monteringsdelene du fjernet tidligere.

    Note: Påse at du bruker riktig kabel for modellen din.

    Note: Stram mutteren på gassfjæren til fjæren er trykket helt sammen, og løsne den så en 1/2 omdreining. Gasspaken skal ikke bevege seg ved tomgangskjøring med høyt turtall. Hvis den gjør det, stram mutteren på gassfjæren litt.

  17. Koble bremsekabelen til bremsespaken.

  18. Monter konsolldekslet og håndtaksgrepene du fjernet tidligere.

    Note: Beskjær hullet i konsolldekslet hvis gasspaken kommer i kontakt med plastikken ved full gass.

  19. Monter trekkabelen til clutchbraketten.

  20. Bruk den gamle gasskabelklipsen, fest den nye gasskabelen til baksiden av differensialhuset (Figur 4).

    g021514

    Figur 4

    1. Gammel klips

  21. Fest den nye klipsen til gasskabelen og bolt den til monteringsbraketten for motoromstilling med den gjenværende bolten (Figur 5).

    g021515

    Figur 5

    1. Gasskabel
    2. Ny klips

  22. Koble trekkabelen til motoren, og juster den i henhold til instruksjonene i brukerhåndboken.

    Note: Hvis trekkabelen ikke kan justeres korrekt, må du skifte ut kabelen.

  23. Monter og juster kileremmene. Se brukerhåndboken.

  24. Stram til alle boltene for motormonteringsbraketten og monteringsbraketten for motoromstilling.

  25. Koble ledningssatsen til sperremodulen, og før ledningene opp langs venstre side av håndtaket.

  26. Monter motorbryteren i konsollen, og koble den til ledningssatsen.

    Note: Koble ledningssatsen til timetelleren, hvis maskinen er utstyrt med dette.

  27. Koble ledningssatsen på plass under konsolldekslet.

    Note: Du må kanskje bore hull til å feste ledningssatsklipsene gjennom.

  28. Monter den grønne jordingskabelen ved hjelp av motordekselbolten under drivstofftanken, og koble den røde ledningen til motoren.

    Note: Påfør smørefett på bolten og jordingspolen.

  29. Klips fast ledningssatsen til monteringsbraketten.

  30. Monter 1/4-omdreiningsbolten og to skiver på vinkeldekslet, og monter dekselenheten, monteringsbraketten og monteringsskruene og -skivene.

  31. Fest kablene og ledningssatsen til håndtakene med de fire nye kabelfestene.

  32. Smør maskinen i henhold til instruksjonene i brukerhåndboken.

  33. Fyll motorveivhuset med olje i henhold til instruksjonene i brukerhåndboken.

  34. Juster motorhastigheten til følgende spesifikasjoner:

    Tomgangskjøring med høyt turtall (ingen belastning)3375 ± 100 o/min
    Tomgangskjøring med lavt turtall (ingen belastning)1565 ± 150 o/min
    g025181

    Figur 6

    1. ledningssats
    2. Kabelfeste
    3. Trekkbrakett
    4. Motorbryter
    5. Gasspak
    6. Gasskabel
    7. Flenshodeskrue
    8. Sperremodul
    9. Ledningssatsplate
    10. Nøkkel
    11. Clutchbrakett
    12. Kort bolt
    13. Inngang, drivende remskive
    14. Skive
    15. Låseskive
    16. Lang bolt
    17. Vinkeldeksel
    18. Låsemutter
    19. Remfører
    20. Lederull- enhet
    21. Clutchspak
    22. Flat skive
    23. Splint
    24. Motor
    25. Monteringsbrakett for motoromstilling
    26. Klemme

Oversikt over produktet

g264589

Figur 7

  1. Chokespak
  2. Drivstoffavstengingsventil
  3. Tilbakespolingsstarterhåndtak

Chokekontroll

Chokekontrollen er plassert på venstre side av kontrollkonsollen. Den brukes som hjelp til å starte en kald motor (Figur 7).

Note: Du må ikke starte eller kjøre en varm motor med choken i På-stillingen.

  • Trekk chokekontrollen opp for å sette choken i På-stilling.

  • Trykk chokekontrollen ned for å sette choken i AV-stilling.

Drivstoffavstengingsventil

Drivstoffavstengingsventilen er plassert foran på høyre side av motoren under drivstofftanken (Figur 7).

Note: Lukk drivstoffavstengingsventilen når maskinen ikke skal brukes på noen dager, under transport til og fra arbeidsstedet, eller når maskinen parkeres inne i en bygning. Se Åpne og lukke drivstoffavstengingsventilen.

Bruk

Drivstoffspesifikasjon

BensinBruk blyfri bensin med oktantall på 87 eller høyere (vurderingsmetode (R+M)/2).
Etanolblandet drivstoffBruk av en blyfri bensin med opptil 10 % etanol (alkoholbensin) eller 15 % MTBE (metyltertiærbutyleter) i volum er akseptabelt. Etanol og MTBE er ikke det samme.
Bensin med 15 % etanol (E15) i volum er ikke godkjent for bruk. Ikke bruk bensin som inneholder mer enn 10 % etanol i volum, som f.eks. E15 (inneholder 15 % etanol), E20 (inneholder 20 % etanol) eller E85 (inneholder opptil 85 % etanol). Bruk av bensin som ikke er godkjent kan forårsake problemer og/eller motorskade som kanskje ikke dekkes av garanti.

Important: For best resultat bør du kun bruke rent, ferskt drivstoff (mindre enn 30 dager gammelt).

  • Ikke bruk bensin som inneholder metanol.

  • Ikke oppbevar drivstoff i drivstofftanken eller i drivstoffbeholdere over vinteren, med mindre du bruker drivstoffstabilisator.

  • Ikke bland olje i bensinen.

Bruke stabiliserings-/kondisjoneringsmiddel

Bruk et stabiliserings-/kondisjoneringsmiddel i maskinen for å oppnå følgende fordeler:

Important: Ikke bruk tilsettingsmidler som inneholder metanol eller etanol, i drivstoffet.

Bland riktig mengde stabiliserings/kondisjoneringsmiddel i bensinen.

Note: Stabiliserings-/kondisjoneringsmidler er mest effektive når de blandes med fersk bensin. Bruk stabiliseringsmiddel i bensinen til enhver tid for å beskytte mot lakkavleiringer i drivstoffsystemet.

Fylle drivstofftanken

Drivstofftankkapasitet: 2,7 liter

  1. Parker maskinen på en jevn flate og skru av motoren.

  2. La motoren kjøle seg ned.

  3. Rengjør rundt og ta av lokket på drivstofftanken (Figur 8).

    g264553

    Figur 8

    1. Drivstofftanklokk

  4. Fyll drivstofftanken med drivstoff (Figur 8) opp til 6–13 mm fra toppen av tanken. Ikke fyll i helt opp til påfyllingshalsen på tanken.

    Important: Fyll ikke drivstofftanken opp til mer enn 6 mm fra toppen av tanken, da drivstoffet må ha plass til å utvide seg.

  5. Fest drivstofftanklokket ordentlig.

  6. Tørk opp eventuelt drivstoffsøl.

Åpne og lukke drivstoffavstengingsventilen

Kontroller drivstoffstrømmen til motoren med drivstoffavstengingsventilen på følgende måte:

  • Roter håndtaket for drivstoffavstengingsventilen 90 grader med klokken for å åpne ventilen.

  • Roter håndtaket for drivstoffavstengingsventilen 90 grader mot klokken for å lukke ventilen.

g027146

Figur 9

  1. Drivstofftank
  2. Drivstoffavstengingsventil (åpen stilling)
  3. Drivstoffavstengingsventil (lukket stilling)

Vedlikehold

Important: Hvis du vil ha mer informasjon om vedlikeholdsprosedyrer, ser du i eierhåndboken for motoren.

Anbefalt vedlikeholdsplan

VedlikeholdsintervallVedlikeholdsprosedyre
Etter de 20 første timene
  • Skift motoroljen.
    		•
    For hver bruk eller daglig
  • Kontrollere motoroljenivået.
    		•
    Hver 50. driftstime
  • Rengjør skumfilterelementet (oftere under tøffe forhold).
    		•
    Hver 100. driftstime
  • Skift motoroljen
  • Kontroller og juster tennpluggen.
    		•
    Hver 200. driftstime
  • Skift ut luftfilteret med dobbelt element.
    		•

    Klargjøre maskinen for vedlikehold

    Advarsel

    Når du utfører vedlikehold eller justeringer på maskinen, kan noen starte motoren. Utilsiktet start av motoren kan påføre deg eller andre i nærheten alvorlige skader.

    Fjern nøkkelen fra tenningen, sett på parkeringsbremsen og dra ledningen(e) av tennpluggen(e) før du utfører vedlikehold. Skyv også ledningen(e) til side slik at de(n) ikke tilfeldigvis kan komme i kontakt med tennpluggen(e).

    Gjør følgende før du utfører service, rengjøring, eller justeringer på maskinen.

    1. Parker maskinen på en jevn flate.

    2. Slå av motoren, og ta nøkkelen ut av maskinen (hvis den er utstyrt med dette).

    3. Sett på parkeringsbremsen.

    4. Før du utfører service, setter maskinen til oppbevaring eller foretar reparasjoner, må du vente til alle bevegelige deler har stanset og la motoren kjøle seg ned.

    5. Koble fra tennpluggledningen (Figur 10).

      g259487

      Figur 10

      1. Tennpluggledning

    Overhale luftrenseren

    VedlikeholdsintervallVedlikeholdsprosedyre
    Hver 200. driftstime
  • Skift ut luftfilteret med dobbelt element.
    		•

    Important: Du må ikke smøre skum- eller papirelementet med olje.

    Ta ut skumelementet og papirelementet

    1. Klargjør maskinen for vedlikehold. Se Klargjøre maskinen for vedlikehold.

    2. Rengjør rundt luftrenseren for å unngå at partikler kommer inn i motoren og eventuelt forårsaker skade (Figur 11).

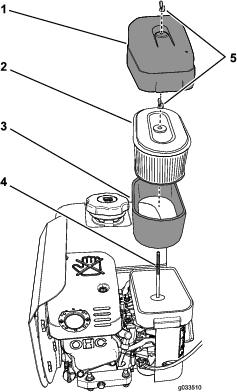

      g033510

      Figur 11

      1. Luftrenserdeksel
      2. Papirfilterelementet
      3. Skumelement
      4. Tilholderstang
      5. Vingemuttere

    3. Roter vingemutteren for luftrenserdekselet mot klokken, og fjern luftrenserdekselet (Figur 11).

    4. Roter vingemutteren for papir- og skumfilterelementene mot klokken, og fjern filterelementene fra tilholderstangen (Figur 11).

    5. Trekk skumelementet forsiktig av papirelementet (Figur 11).

      Note: Kontroller papir- og skumfilterelementene med henblikk på skade eller overdreven oppsamling av smuss. Skift ut ødelagte filtre. Rengjør skumfilterelementet hvis det er skittent. Skift ut papirfilterelementet hvis det er skittent.

    Utføre service på skumfilterelementet

    VedlikeholdsintervallVedlikeholdsprosedyre
    Hver 50. driftstime
  • Rengjør skumfilterelementet (oftere under tøffe forhold).
    		•

    1. Inspiser elementet med henblikk på rifter, oljebelegg og skader (Figur 11).

      Important: Skumelementet må skiftes ut hvis det er utslitt eller skadet.

    2. Vask skumelementet i flytende såpe og varmt vann. Når elementet er rent, må det skylles grundig.

    3. Tørk elementet ved å klemme det i en ren klut.

    4. Lufttørk skumfilterelementet.

    Montere skum- og papirfilterelementene

    Important: Hele luftrenseren, komplett med skumelement og papirelement, skal alltid sitte på plass under bruk for å unngå at motoren skades.

    1. Skyv skumfilterelementet forsiktig på papirfilterelementet (Figur 11).

    2. Innrett hullet i topplaten for papirfilterelementet med tilholderstangen for forgasseren (Figur 11).

    3. Fest filterelementene til forgasseren med vingemutteren (Figur 11) du fjernet i trinn 4 av Ta ut skumelementet og papirelementet.

    4. Innrett hullet i luftrenserdekslet med tilholderstangen (Figur 11), og fest dekselet til stangen med vingemutteren du fjernet i trinn 3 av Ta ut skumelementet og papirelementet.

    Spesifikasjon for motorolje

    Oljetype: Renseolje (API service SJ eller høyere)

    Oljeviskositet: Se tabellen nedenfor.

    g027233

    Figur 12

    Kontrollere motoroljenivået

    VedlikeholdsintervallVedlikeholdsprosedyre
    For hver bruk eller daglig
  • Kontrollere motoroljenivået.
    		•

    Important: Ikke kjør motoren med oljenivået under lavt-merket (ev. «fyll på»-merket) eller over fullt-merket på peilestaven.

    1. Flytt maskinen til en jevn flate.

    2. Klargjør maskinen for vedlikehold. Se Klargjøre maskinen for vedlikehold.

    3. La motoren kjøle seg ned.

    4. Fjern peilestaven fra motoren, og tørk av peilestaven med en ren fille (Figur 13).

      g027234

      Figur 13

      1. Peilestav
      2. Maks. oljenivå
      3. Min. oljenivå

    5. Sett peilestaven inn i motoren som vist i Figur 13.

      Note: Ikke skru peilestaven ned i påfyllingshalsen når du har kontrollert motoroljenivået.

    6. Fjern peilestaven fra påfyllingshalsen, og kontroller oljenivået på peilestaven (Figur 13).

      Note: Motoroljenivået må være mellom de skraverte områdene på peilestaven (Figur 13).

    7. Hvis oljenivået er lavt, tørk området rundt påfyllingshalsen, og tilsett spesifisert olje til oljenivået er mellom de skraverte områdene på peilestaven.

      Important: Ikke overfyll motoren med olje.

    8. Skru peilestaven på plass i påfyllingshalsen for hånd (Figur 13).

    Skifte motorolje

    VedlikeholdsintervallVedlikeholdsprosedyre
    Etter de 20 første timene
  • Skift motoroljen.
    		•
    Hver 100. driftstime
  • Skift motoroljen
    		•

    Tappe ut motoroljen

    Important: Ikke kjør motoren med oljenivået under lavt-merket (ev. «fyll på»-merket) eller over fullt-merket på peilestaven.

    1. Start motoren og la den gå i noen minutter for å varme opp motoroljen.

    2. Klargjør maskinen for vedlikehold. Se Klargjøre maskinen for vedlikehold.

    3. Sett et oppsamlingsfat under tappepluggen bak på maskinen.

      g264566

      Figur 14

      1. Tappeplugg

    4. Fjern tappepluggen fra motoren, og la oljen renne helt ut.

    5. Trykk ned håndtaket slik at maskinen og motoren vipper bakover. Dette vil føre til at all oljen renner ut i oppsamlingsfatet.

      Important: Ikke vipp maskinen i en vinkel på mer enn 25 grader. Tipping forbi 25 grader fører til at olje lekker inn i forbrenningskammeret og/eller at drivstoff lekker ut av tanklokket.

    6. Monter tappepluggen og fyll veivhuset med den spesifiserte oljen. Se Fylle olje i motoren.

    7. Trekk til tappepluggen med et moment på 20–23 Nm.

    8. Tørk opp eventuelt oljesøl og avhend den brukte oljen på korrekt måte.

    Fylle olje i motoren

    Oljekapasitet for motoren: 0,6 liter

    Important: Ikke kjør motoren med oljenivået under lavt-merket (ev. «fyll på»-merket) eller over fullt-merket på peilestaven.

    1. Fjern peilestaven fra motorens påfyllingshals, og tørk av peilestaven med en ren fille (Figur 15).

      g264565

      Figur 15

      1. Peilestav i påfyllingshalsen

    2. Hell 0,6 liter av spesifisert olje langsomt i veivhuset på motoren gjennom påfyllingshalsen (Figur 15).

    3. Sett peilestaven inn i motoren som vist i Figur 16.

      Note: Ikke skru peilestaven ned i påfyllingshalsen når du har kontrollert motoroljenivået.

      g027234

      Figur 16

      1. Peilestav
      2. Maks. oljenivå
      3. Min. oljenivå

    4. Fjern peilestaven fra påfyllingshalsen, og kontroller oljenivået på peilestaven (Figur 15).

      Note: Motoroljenivået må være mellom de skraverte områdene på peilestaven (Figur 15).

    5. Hvis oljenivået er lavt, tilsett spesifisert olje i motoren til oljenivået er mellom de skraverte områdene på peilestaven.

      Note: Ikke overfyll motoren med olje.

    6. Skru peilestaven på plass i påfyllingshalsen for hånd (Figur 15).

    Overhale tennpluggen

    VedlikeholdsintervallVedlikeholdsprosedyre
    Hver 100. driftstime
  • Kontroller og juster tennpluggen.
    		•

    Tennpluggspesifikasjon

    Tennpluggtype: NGK BR6HS, Champion RTL86C eller tilsvarende

    Demontere tennpluggen

    1. Klargjør maskinen for vedlikehold. Se Klargjøre maskinen for vedlikehold.

    2. Fjern tennpluggen som vist i Figur 17.

      g008791

      Figur 17

    Kontrollere tennpluggen

    Elektrodeavstand: 0,6–0,7 mm

    Important: Ikke rengjør tennpluggen(e). Tennpluggen(e) må alltid skiftes ut når de(n) har et svart belegg, slitte elektroder, et tynt belegg av olje eller sprekker.

    Hvis du ser en lysebrun eller grå farge på isolatoren, fungerer motoren som den skal. Et svart belegg på isolatoren betyr som regel at luftrenseren er skitten.

    Bruk et spesialverktøy/følerblad for å kontrollere og justere elektrodeavstanden til 0,6–0,7 mm.

    g008794

    Figur 18

    Montere tennpluggen

    Trekk til tennpluggen som følger:

    • Ny tennplugg – 12–15 Nm

    • Brukt tennplugg – 23–27 Nm

    g008795

    Figur 19
