Sats för långsamtgående fordon

Rotorgräsklippare i Groundsmaster® 1200-serien

Model No. 138-9030-Serial No. and Up

Varning

KALIFORNIEN

Proposition 65 Varning

Användning av produkten kan orsaka kemikalieexponering som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.

Montering

Förbereda maskinen

  1. Koppla maskinen till bogserfordonet. Se maskinens bruksanvisning.

  2. Sänk ned klippdäcken. Mer information finns i maskinens bruksanvisning.

  3. Koppla in parkeringsbromsen på bogserfordonet, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du lämnar förarplatsen.

Montera skylten för långsamtgående fordon

Delar som behövs till detta steg:

Skylt för långsamtgående fordon1
Huvudskruv2
Bricka2

  1. Placera skylten för långsamtgående fordon vid det högra klippdäckets växellåda så att skyltens reflekterande sida vänds bakåt (Figur 1).

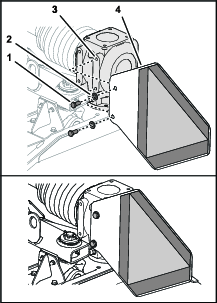

    g280579g280577

    Figur 1

    1. Huvudskruv
    2. Bricka
    3. Gängat hål (högra klippdäckets växellåda)
    4. Skylt för långsamtgående fordon

  2. Rikta in hålen i skylten för långsamtgående fordon med de gängade hålen i växellådan enligt Figur 1.

  3. Montera skylten för långsamtgående fordon på växellådan med två huvudskruvar och två brickor.

  4. Dra åt huvudskruvarna till 59–73 Nm.
