Kit de veículo lento

1. Ligue a máquina ao veículo de reboque; consulte o Manual do utilizador da máquina.

2. Desça as plataformas do cortador; consulte o Manual do utilizador da máquina.

3. Engate o travão de estacionamento do veículo de reboque, desligue o motor, retire a chave e espere que todas as peças em movimento parem antes de deixar a posição de operador.

Peças necessárias para este passo:

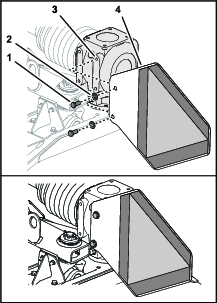

1. Na caixa de engrenagens da plataforma direita, alinhe o sinal de veículo lento de forma a que o lado refletor fique para trás (Figura 1).



   Figura 1

   1. Parafuso
   2. Anilha
   3. Furo roscado (caixa de engrenagens da plataforma direita)
   4. Sinal de veículo lento

2. Alinhe os furos no sinal de veículo lento com os furos roscados na caixa de engrenagens como se mostra na Figura 1.

3. Monte o sinal de veículo lento na caixa de engrenagens com dois parafusos e duas anilhas.

4. Aperte os parafusos com uma força de 59 a 73 N m.
