Set met aanduiding voor langzaam rijdend voertuig

Groundsmaster® 1200-serie getrokken cirkelmaaier

Model No. 138-9030-Serial No. and Up

Waarschuwing

CALIFORNIË

Proposition 65 Waarschuwing

Gebruik van dit product kan leiden tot blootstelling aan chemische stoffen waarvan de Staat Californië weet dat ze kanker, geboorteafwijkingen en andere schade aan het voortplantingssysteem veroorzaken.

Installatie

De machine voorbereiden

  1. Koppel de machine aan op het sleepvoertuig; zie de Gebruikershandleiding van de machine.

  2. Laat de maaidekken zakken; raadpleeg de Gebruikershandleiding van de machine.

  3. Schakel de parkeerrem van het sleepvoertuig in werking, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

De aanduiding ‘Langzaam rijdend voertuig’ plaatsen

Benodigde onderdelen voor deze stap:

Aanduiding 'Langzaam rijdend voertuig'1
Inbusbout2
Ring2

  1. Lijn aan de tandwielkast van het rechter maaidek de aanduiding 'Langzaam rijdend voertuig’ uit zodat de reflecterende zijde naar achteren is gericht (Figuur 1).

    g280579g280577

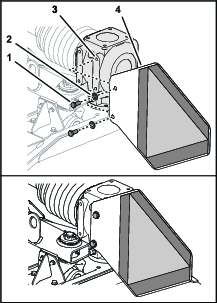

    Figuur 1

    1. Inbusbout
    2. Ring
    3. Schroefdraadopening (tandwielkast van rechter maaidek)
    4. Aanduiding 'Langzaam rijdend voertuig'

  2. Lijn de gaten in de aanduiding ‘Langzaam rijdend voertuig’ uit met de schroefdraadopeningen in de tandwielkast zoals getoond in Figuur 1.

  3. Monteer de aanduiding 'Langzaam rijdend voertuig’ aan de tandwielkast met 2 inbusbouten en 2 ringen.

  4. Haal de inbusbouten aan met 59 tot 73 N·m.
