Kit veicoli lenti

1. Collegate la macchina al veicolo trainante; fate riferimento al Manuale dell'operatore della macchina.

2. Abbassate i piatti di taglio; fate riferimento al Manuale dell'operatore della vostra macchina.

3. Innestate il freno di stazionamento del veicolo trainante, spegnete il motore, togliete la chiave e attendete che tutte le parti in movimento si fermino prima di abbandonare la postazione dell'operatore.

Parti necessarie per questa operazione:

1. In corrispondenza della scatola degli ingranaggi del piatto destro, allineate il segnale di veicolo lento in modo tale che il lato riflettente si trovi sul retro (Figura 1).

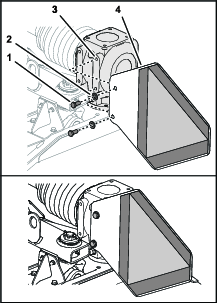

   Figura 1

   1. Vite a testa cilindrica
   2. Rondella
   3. Foro filettato (scatola ingranaggi del piatto destro)
   4. Segnale veicolo lento

2. Allineate i fori del segnale di veicolo lento con i fori filettati nella scatola degli ingranaggi come mostrato nella Figura 1.

3. Montate il segnale di veicolo lento sulla scatola degli ingranaggi con 2 viti a testa cilindrica e 2 rondelle.

4. Serrate le viti a testa cilindrica a un coppia compresa tra 59 e 73 N∙m.
