Sæt til langsomtgående køretøj

Plæneklipper med roterende skæreknive til træk i Groundsmaster® 1200-serien

Model No. 138-9030-Serial No. and Up

Advarsel

CALIFORNIEN

Advarsel i henhold til erklæring nr. 65

Brug af dette produkt kan medføre eksponering over for kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller andre forplantningsskader.

Montering

Klargøring af maskinen

  1. Kobl maskinen på bugseringskøretøjet. Se maskinens betjeningsvejledning.

  2. Sænk plæneklipperskjoldene. Se maskinens betjeningsvejledning.

  3. Aktiver bugseringskøretøjets parkeringsbremse, sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader førersædet.

Montering af skiltet til langsomtgående køretøj

Dele, der skal bruges til dette trin:

Skilt til langsomtgående køretøj1
Maskinskrue2
Spændeskive2

  1. På højre skjolds gearkasse skal du vende skiltet til langsomtgående køretøjer, så reflekssiden vender bagud (Figur 1).

    g280579g280577

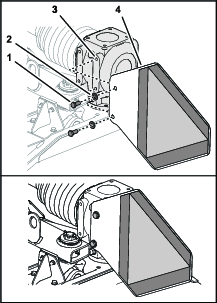

    Figur 1

    1. Maskinskrue
    2. Spændeskive
    3. Gevindskåret hul (højre skjolds gearkasse)
    4. Skilt til langsomtgående køretøj

  2. Ret hullerne i skiltet til langsomtgående køretøjer ind efter de gevindskårne huller i gearkassen som vist i Figur 1.

  3. Monter skiltet til langsomtgående køretøjer på gearkassen med 2 maskinskruer og 2 spændeskiver.

  4. Tilspænd maskinskruerne til et moment på 59 til 73 Nm.
