Kit de vehículo lento

1. Conecte la máquina al vehículo de remolque; consulte el Manual del operador de la máquina.

2. Baje las carcasas de corte; consulte el Manual del operador de la máquina.

3. Ponga el freno de estacionamiento del vehículo de remolque, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el asiento del operador.

Piezas necesarias en este paso:

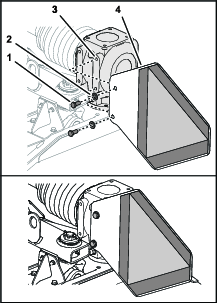

1. En la caja de engranajes de la carcasa derecha, oriente la señal de vehículo lento con el lado reflectante hacia atrás (Figura 1).



   Figura 1

   1. Tornillo
   2. Arandela
   3. Taladro roscado (caja de engranajes de la carcasa derecha)
   4. Señal de vehículo lento

2. Alinee los taladros de la señal de vehículo lento con los taladros roscados de la caja de engranajes, como se muestra en la Figura 1.

3. Monte la señal de vehículo lento en la caja de engranajes con 2 tornillos y 2 arandelas.

4. Apriete los tornillos a 59 – 73 N∙m.
