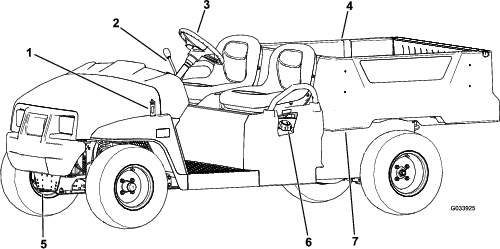

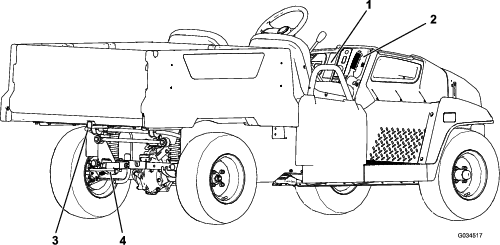

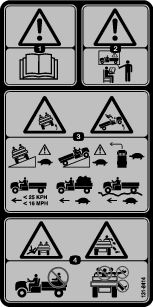

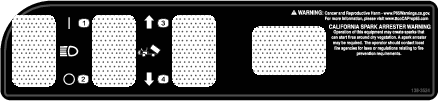

Workman® GTX 汽油或 EFI 多功能工作车

每天启动机器之前，请执行中列明的每次使用/每天程序。

前轮和后轮轮胎气压规格： 1.65～2.07bar

Important: 切勿超过轮胎侧壁上指定的最大气压。

Note: 轮胎需要的气压由需要携带的有效载荷决定。

1. 检查轮胎气压。

   • 有效载荷较轻时应使用较低的轮胎气压，这样可以减轻对土壤的压实、实现更平稳的驾乘，并最大程度减少地面上的轮胎印迹。

   • 以更高速度携带较重的有效载荷时，使用较高的轮胎气压。

2. 如有必要，应通过增加或减少轮胎中的空气来调节轮胎中的气压。

图13

根据以下指南让机器获得适当性能。

• 确保刹车已抛光；请参阅摩擦刹车。

• 定期检查液位和机油油位。时刻警惕机器或其组件过热的标记。

• 启动冷却的发动机后，请在使用机器前先预热约 15 秒钟。

  Note: 在寒冷天气中操作时，应先让发动机预热。

• 在操作中调节机器速度。避免快速启动和快速停止。

• 发动机不需要磨合用油。原始机油与指定用作定期更换机油的类型相同。

• 参阅，了解任何特殊的低小时数检查。

• 检查前悬挂的位置，必要时进行调节；请参阅调节前轮校准。

使用后货斗配件安装架将配件安装到机器的后面。

承载力： 45kg

1. 顺时针旋转“T” 形手柄，松开手柄（图19）。



   图19

   1. 接收器
   2. “T”形手柄

2. 将配件插入接收器，直至孔对齐（图19）。

3. 使用随配件提供的柱销和发卡销将组装后的配件固定到接收管。

4. 逆时针旋转“T”形手柄，拧紧手柄（图20）。



   图20

   1. “T”形手柄

装载货斗和操作机器时应遵循以下指导原则：

• 查看机器的载重能力，并按照规格所述和机器上的车辆总重标牌，限制货斗装载货物的重量。

  Note: 指定的额定载荷仅指机器在水平面上操作时的载荷。

• 机器在丘陵或不平地形上操作时，请减轻货斗内运载的装载物的重量。

• 当携带的材料较高（和重心较高）时，请减少携带装载物的重量，例如一摞砖、景观木材或化肥袋。尽可能合理摆放装载物，确保其不会影响您在操作机器时观察后面情况的能力。

• 按照如下方式将装载物放置于货斗中部：

  • 在货斗内从一侧到另一侧均匀分布重量。

    Important: 如果货斗重量集中到一侧，可能会发生翻转。

  • 在货斗内从前到后均匀分布重量。

    Important: 如果装载物被放置于后轴的后面，且前轮上的牵引力减小，就可能造成方向或机器失控，导致翻转。

• 在货斗内运送超大货物时要特别小心，尤其是在无法将货物的重量置于货斗中部时。

• 如果可能，应将装载物固定到货斗上，以免其发生移动。

• 如果要以大型容器（如打药车药缸）运送液体，那么当驾驶机器上下坡、突然变速或停机或穿越不平地形时，都要小心谨慎。

货斗容量为 0.28m³。在不超过机器额定载重的情况下，货斗内所能放置材料的数量（容量）可能因材料密度的不同而存在显著差异。

请参阅下表，了解各种材料的负载量限制：

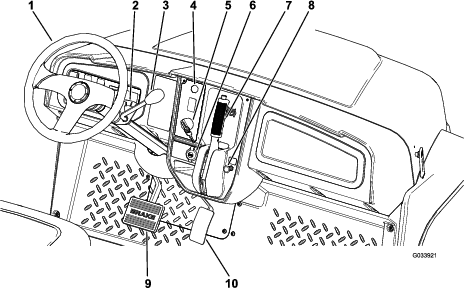

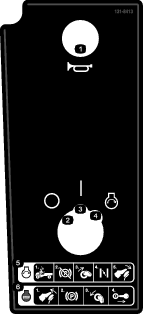

1. 坐进操作员座椅，将钥匙插入点火钥匙开关，然后顺时针旋转钥匙至运行或启动位置。

   机器有 2 种启动模式：

   • 踏板启动——将钥匙开关转到运行位置，踩下加速器踏板，然后将脚从加速器踏板上移开。

     Note: 脚离开加速器踏板时，发动机关闭。

   • 钥匙启动——将点火钥匙开关转到启动位置，发动机将保持运行，直至钥匙转到关闭位置。

   Note: 当使用钥匙启动模式时，您可以在发动机仍然运转和电池充电过程中接合手刹并离开机器。

   Note: 如果钥匙转到启动位置，发动机开始转到，直至启动。如果发动机转动超过 10 秒钟，请返回关闭位置，确定问题所在（如阻风门控制装置需要接合、检查空气滤清器是否受到限制、确保油箱加满、火花故障等）然后再次启动机器。

   Note: 当配备可选倒车警报器时，在钥匙开关处于运行或启动位置时，如果您将换档选择器移至后退位置，蜂鸣器将响起，警告操作员机器处于后退档。

2. 将换档选择器移至机器需要移动的方向。

3. 分离手刹。

4. 缓慢踩下加速器踏板。

   Note: 如果发动机冷却，将加速器踏板踩到大约一半的位置并控制住，将阻风门旋钮拉出至开启位置。发动机预热后，将阻风门旋钮回复至关闭位置。

Important: 将机器停放在倾斜面上时，使用行车制动器停止机器并接合手刹，将机器控制在原位。使用加速器将机器停在斜坡上可能对机器造成损坏。

1. 将脚从加速器踏板移开。

2. 缓慢踩下刹车踏板，应用行车制动器，直至机器完全停下来。

   Note: 停车距离可取决于车辆的载重和速度。

1. 踩住刹车踏板，利用行车制动器停止机器。

2. 向您所在的方向拉动手刹杆，接合手刹。

3. 将点火钥匙逆时针转至关闭位置。

4. 拔下钥匙。

• 从拖车或卡车装卸机器时需小心谨慎。

• 将机器装入拖车或卡车时，请使用全宽坡道。

• 牢固系紧机器。

请参阅图21和图22，查看机器栓系点的位置。

Note: 将机器装载到拖车上，机器的前部朝向前方。如果无法朝向前方装载，请用箍带将机器机罩固定机架上，或卸下机罩再运输，并且机罩和机身应单独固定，否则运送途中机罩可能会被吹落。

图21

1. 拖曳板和栓系点（机器前面）

图22

1. 后部栓系点

出现紧急情况时，可以短距离拖曳机器；然而，这不应是一种标准操作程序。

Note: 助力转向无法工作，使得转向十分困难。

拖曳机器须由两个人完成。如果您必须将机器移动较长的距离，请使用卡车或拖车来运输；请参阅拖曳拖车。

1. 从机架上拆下传动皮带；请参阅更换传动皮带。

2. 将拖绳系在机器机架前面的牵引杆上（图21）。

3. 将变速箱移至空档位置，并松开手刹。

机器能够拖曳拖车。机器可以使用拖曳挂钩。请联系您的 Toro 授权经销商了解详情。

当运送货物或拖曳拖车时，机器或拖车不得超载。如果机器或拖车超载，可能导致性能变差，损坏制动器、车桥、发动机、驱动桥、转向系统、悬挂、车身结构或轮胎。

装载拖车时，应始终将货物重量的 60% 置于拖车的前面。这样等于将约 10% 的拖车总重（GTW）置于机器拖曳挂钩上。

为了提供充分的制动和牵引，请始终在用拖车载运时装载货斗。切勿超过 GTW 或 GVW 限制。

避免将带拖车的机器停放在斜坡上。如果必须将机器停驻在斜坡上，请接合手刹，并在拖车的车轮下放置木锲。

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭发动机并拔下钥匙。

4. 清空并升起货斗；请参阅将货斗升起到倾倒位置。

Important: 当运行机器以进行日常维护和/或故障诊断时，应确保机器的后轮离地 25mm，后轴支撑在顶车架上。

• 机器前面的提升点位于牵引杆后方机架的前面（图23）。



  图23

  1. 前提升点

• 机器后面的提升点位于轴管下方（图24）。

图24

1. 后提升点

要升起座椅组件，将其向前推，直至依靠到方向盘上（图26）。

要放下座椅组件，将其向后推，直至回到原来的位置（图26）。

图26

1. 将座椅组件向前推到升起位置（图26）。

2. 将座椅组件滑出到销钉的一侧，向上提出座椅组件（图27）。



   图27

   1. 销

将座椅组件滑到销上，放下座椅组件（图28）。

图28

1. 销

润滑脂类型： 2 号锂基润滑脂

1. 用抹布擦干净黄油嘴，这样就不会有杂质进入轴承或轴套中。

2. 使用黄油枪时，泵 1 次或 2 次润滑脂到机器的黄油嘴上。

3. 将多余的润滑指从机器上擦除。

黄油嘴位于控制壁的内端（横拉杆球窝接头）和控制壁的外端（图29和图30）。

图29

图30

润滑脂规格： 美乳 XHP™-222

Note: 如果工作环境中粉尘或沙尘过多，则需要更频繁地（每隔几个小时）维护空气滤清器。

维护空气滤清器盖

维护间隔时间	维护程序
每50个小时	拆下空气滤清器盖并清除杂物。切勿拆下滤清器。 清除防尘盖上的杂物。

检查空气滤清器壳体是否有可能导致空气泄漏的损坏。 更换受损的空气滤清器壳体。

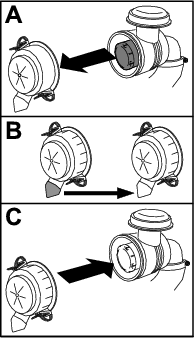

如图38所示清洁空气滤清器盖和清除防尘盖上的杂物。

图38

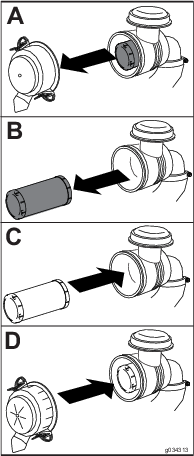

维修空气滤清器

维护间隔时间	维护程序
每100个小时	维修空气滤清器 （在极度肮脏或多尘的条件下应更频繁）。

1. 将空气滤清器轻轻从空气滤清器壳体中滑出（图39）。

   Note: 避免空气滤清器撞到空气滤清器壳体的侧面。

   Important: 切勿尝试清洁空气滤清器。

2. 用强光照射新滤芯外部时查看滤芯内部，检查滤芯是否受到损坏。

   Note: 滤芯内的孔显示为亮点。检查是否存在破裂、油性薄膜和橡胶密封件损坏。如果滤芯损坏，则不要使用。

3. 小心地将空气滤清器滑入空气滤清器壳体。

   Important: 切勿按压滤芯内部的柔软部位。

4. 安装空气滤清器盖，标有“UP”的一侧朝上，用闩锁固定（图39）。

图39

Note: 如果操作环境中粉尘极多或沙尘很多，则应更频繁地更换机油。

Note: 在经过认证的回收中心处置废机油和机油滤芯。

机油规格

曲轴箱容量： 1.0L

机油类型：美国石油协会 (API) 服务等级 SJ 或更高级别的去污油

粘度： 请参考下表.

图40

检查机油油位

维护间隔时间	维护程序
在每次使用之前或每日	检查机油油位。

Note: 发货时机器的曲轴箱内带有机油；但是，在首次启动发动机前后仍必须检查机油。

Note: 检查机油的最佳时间是发动机冷却时，在开始一天的工作前。如果发动机已经运行，请让机油回流到油底壳，至少等待 10 分钟再开始检查。如果油位较低，请添加机油，直至油位达到 Full（已满）标记。切勿过量添加。

如图41所示检查机油油位。

图41

1. 提升货斗，用支撑杆将其固定。

2. 在油门拉索外壳上，拧松前锁紧螺母的同时拧紧后锁紧螺母，可增大低怠速（图44）。



   图44

   1. 油门拉索外壳
   2. 锁紧螺母
   3. 油门杆

3. 使用转速计测试高怠速：

   1. 确保换档杆处于空档位置。

   2. 启动发动机。

   3. 完全踩下加速器踏板，用转速计测量发动机转速；发动机转速应在 3650～3750rpm 之间。否则，请关闭发动机并调节拉索锁紧螺母。

      Important: 不要降低高怠速。利用转速计测试，确保高怠速介于 3650～3750rpm。

4. 放下并固定货斗。

检查燃油管线、接头和夹具是否有老化 、损坏或松脱迹象。

Note: 使用机器之前，必须维修任何已损坏或泄漏的燃油系统组件。

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭发动机并拔下钥匙。

4. 升起货斗并用支撑杆支撑。

5. 断开电池；请参阅断开电池的连接。

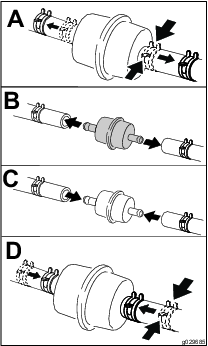

6. 如图45所示，在燃油滤清器下面放置一个清洁容器，并更换燃油滤清器。



   图45

7. 连接电池，放下货斗；请参阅连接电池。

电池电压： 12V，冷启动电流为 300A（-18°C）。

• 始终保持电池清洁且充满电。

• 如果电池接线柱已被腐蚀，请使用 4 份水和 1 份小苏打混合而成的溶液去除腐蚀层。

• 在电池接线柱上涂上一薄层润滑脂，防止腐蚀。

断开电池的连接

警告

电池接线不正确会损坏机器，而且接线之间会产生火花。火花可引发电池气体爆炸，从而造成人身伤害。

• 应始终先断开负极（黑色）电池线，然后才能断开正极（红色）接线。

• 应始终先 重新连接 正极（红色）电池线、然后才能重新连接负极（黑色）接线。

• 始终保留电池箍带，以便保护和固定电池。

警告

电池端子或金属工具可能会与机器金属部件发生短路并产生火花。火花可引发电池气体爆炸、从而造成人身伤害。

• 拆下或安装电池时，切勿让电池端子接触到机器的任何金属部件。

• 切勿让金属工具短接电池端子和机器的金属部件。

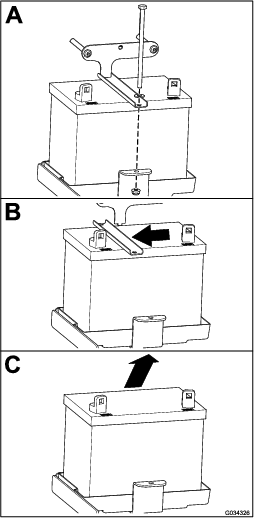

如图47所示断开电池。

图47

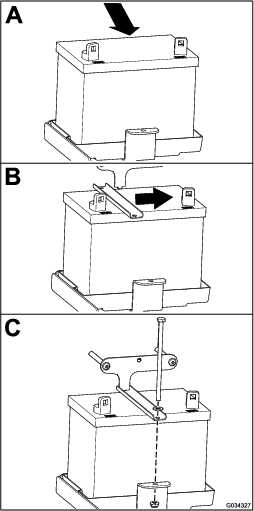

连接电池

如图50所示连接电池。

图50

1. 经常检查轮胎和轮辋是否存在老化或损坏的迹象。

   Note: 操作事故（如撞上路缘）可能会损坏轮胎或钢圈、也会破坏车轮定位；因此、在事故后应检查轮胎状况。

2. 上紧车轮螺母扭矩至 108～122N∙m。

液体类型： SAE 80W-90 (API MT-1) 或 SAE 80W-90 (API GL-5)

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭发动机并拔下钥匙。

4. 卸下驱动桥上的加注塞（图57）。

   Note: 液位应与加注塞底部齐平。



   图57

   1. 排放塞
   2. 加注塞

5. 如果液位过低，应卸下加注塞，添加指定液体，直至其溢出加注孔（图57）。

6. 放回加注塞，上紧扭矩至 20～27N·m。

液体类型： SAE 80W-90 (API MT-1) 或 SAE 80W-90 (API GL-5)

液体容量：1.6L

1. 对齐排放塞下的排放盘（图57）。

2. 取下加注塞和密封件（图57）。

   Note: 保留加注塞和密封件，以备步骤 6中的安装之用。

3. 拔掉排放塞和密封件，让液体完全排出（图57）。

   Note: 保留排放塞和密封件，以备步骤 4中的安装之用。

4. 安装排放塞和密封件，上紧扭矩至 20～27N·m。

5. 向驱动桥加注指定液体，直至溢出加注孔。

6. 安装加注塞和密封件，上紧扭矩至 20～27N·m。

当执行日常维护和/或发动机诊断时，请将驱动桥换入空档。机器的换档选择器上有一个空档位置，用于控制驱动桥中的空档。请执行以下步骤，以确保空档变速杆正确操作驱动桥空档：

1. 将换档选择器设定到空档位置。

2. 旋转副离合器（图64），看其是否可在空档位置自由转动。

3. 将换档选择器设定到前进位置。

4. 旋转副离合器（图64），看其是否可以转动后轮。

5. 将换档选择器设定到后退位置。

6. 旋转副离合器（图64），看其是否可以转动后轮。

7. 如果任何这些测试失败，请转至调整空档换档位置。

1. 拧松换档拉索上的锁紧螺母，必要时进行调整（图58）。



   图58

   1. 换档控制杆
   2. 拉杆
   3. 换档拉索
   4. 锁紧螺母

2. 在 3 个不同位置之间转动换档选择器，测试换档位置，并检查换档时换档控制杆（图58）能否适当转动；请参阅换档控制杆和换挡指示器。

3. 重复检查空档换档位置中步骤，验证所有位置是否都能正常工作。

1. 升起货斗并锁定。

2. 拧掉将离合器盖固定到离合器的 3 个螺栓，取下盖子（图59）。

   Note: 保留离合器盖和螺栓以备安装之用。



   图59

   1. 离合器盖
   2. 螺栓

3. 使用压缩空气彻底清洁离合器盖内部和离合器内部组件。

4. 安装离合器盖，使用在 2中卸下的 3 个螺栓（图59）固定。

5. 放下货斗。

1. 升起货斗并锁定；请参阅将货斗升起到维修位置。

2. 如图60所示，卸下固定主离合器盖的螺栓。

   Important: 卸下离合器盖时要小心谨慎；弹簧处于压缩状态。

   Important: 记下离合器盖和离合器总成上的 X 方向，以备以后的安装。



   图60

   1. 离合器隔片

3. 卸下弹簧。

4. 添加或去除隔片以调节最高速度。使用下表确定所需的隔片数量。

   垫片	最高速度
   2（标准）	26km/h（标准 ）
   3	19km/h
   4	14km/h
   5	10km/h
   6	6km/h

   Important: 至少要放置 2 个离合器隔片，否则不要操作机器。

5. 安装弹簧和离合器盖。

   Important: 确保将 X 放回原位。

6. 上紧螺栓扭矩至 179～228N∙m。

Important: 如果在旋转滤网堵塞、冷却翅片肮脏或堵塞或冷却导流罩拆除的情况下操作发动机，可能因过热而导致发动机受损。

Important: 切勿用高压清洗机清洁发动机，因为水可能会污染燃油系统。

清洁发动机的入口、冷却翅片和外部表面。

Note: 在极度肮脏或多尘的条件下，应更频繁地清洁发动机冷却组件。

1. 向您所在的方向拉动手刹杆，直至感觉到张紧力，设定手刹。

2. 如果向您所在的方向拉动手刹杆，从仪表上的“P”符号起，拉动 11.4～16.5cm 的距离时未感到张紧力，则需要调整手刹；请参阅调节手刹。

1. 确保手刹已松开。

2. 使用顶车架，顶起机器后部；请参阅提升机器。

3. 使用 2 个扳手，用 1 个扳手控制住制动盘上的调节杆，用另一个扳手将锁紧螺母拧松 1/4 圈（图61）。



   图61

   1. 调节杆
   2. 锁紧螺母
   3. 制动盘

4. 在将调节杆和锁紧螺母固定在位的同时，旋入调节杆，直至旋紧（图61）。

   Note: 执行此步骤，直至您感到车轮上有拖动力。

5. 在将调节杆和锁紧螺母固定在位的同时，向回倒旋 1/4 圈（图61）。

6. 在将调节杆和锁紧螺母固定在位的同时，拧紧锁紧螺母（图61）。

7. 对另一侧执行 1至 6。

8. 验证手刹是否调整到具有适当的张紧力；请参阅检查手刹。

   Note: 如果手刹无法调整到所需的张紧力，则刹车片可能已经磨损，需要更换。请联系您的 授权服务代理商请求帮助。

刹车油类型： DOT 3

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭发动机并拔下钥匙。

4. 抬起机罩，可接触到主刹车油缸和油箱（图62）。



   图62

   1. 加油颈（油箱）
   2. 油箱盖
   3. DOT 3 刹车油

5. 观察油箱侧面的油位线（图63）。

   Note: 油位应当高于最低标志线。



   图63

   1. 刹车油箱
   2. 最低标志线

6. 如果油位过低，请执行以下步骤：

   1. 清洁油箱盖附近的区域并取下油箱盖（图62）。

   2. 向油箱添加 DOT 3 刹车油，直至液位到达最低标志线上方（图63）。

      Note: 切勿向油箱加过多的刹车油。

   3. 安装油箱盖（图62）。

7. 清洁机器的引擎盖。

Important: 刹车是机器的关键安全组件。按照建议的维修间隔定期严格检查，以确保最佳性能和安全。

• 检查刹车衬垫是否磨损或损坏。如衬垫（刹车片）的厚度不足 1.6mm，请更换刹车皮。

• 检查制动底板及其他组件是否有过度磨损或变形的迹象。更换任何变形的组件。

• 检查刹车油油位；请参阅检查刹车油油位。

联系您的 授权服务代理商，检查并在必要时更换行车和驻车刹车片。

联系 Toro 授权经销商。

1. 升起货斗；请参阅将货斗升起到倾倒位置。

2. 拧松启动发电机的枢轴螺母（图64）。

3. 对准发动机安装架与启动器之间的撬棍。

4. 向下压撬棍将启动器向下转入槽中，直至当施加 44N 的力量时，皮带张紧力仅允许 6mm 的皮带下压（图64）。

5. 用手拧紧枢轴螺母，并取下撬棍（图64）。

6. 上紧枢轴螺母扭矩至 88～115N·m。

7. 放下货斗。

如果货斗闩锁失调，驾驶机器时货斗会上下振动。可调整闩锁杆，使闩锁将货斗紧紧固定到机架上。

1. 检查货斗是否锁好。

   Note: 如果货斗没锁定，可能是货斗闩锁撞销过低。如果货斗锁定，但在驾驶时上下振动，可能是货斗闩锁撞销过高。

2. 升起货斗；请参阅将货斗升起到倾倒位置。

3. 拧松货斗闩锁撞销上的 2 个螺栓，并向上或向下（取决于撞销过高还是过低）移动撞销（图65）。



   图65

   1. 螺栓
   2. 货斗闩锁撞销

4. 拧紧货斗闩锁撞销上的 2 个螺栓（图65）。

5. 尝试锁住货斗几次，检查调整是否正确。

必要时，单独使用水或温和的清洁剂清洗机器。您可以在清洗机器时使用抹布。

Important: 切勿使用咸水或再生水清洁机器。

Important: 切勿使用电动清洗设备冲洗机器。电动冲洗设备可能会损坏电气系统、使重要标贴松动或冲走摩擦点的必需润滑脂。避免在控制台、发动机和电池附近过量用水。

Important: 切勿在发动机运行时清洗机器。发动机运行时清洗机器可能导致发动机内部损坏。
