Ajovalo- ja katsastusvarustussarja

2012-malli ja uudempi Workman® HD -työajoneuvo

Model No. 120-5030-Serial No. and Up

Model No. 120-5045-Serial No. and Up

Asennus

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Sammuta moottori ja irrota virta-avain.

  4. Kytke akku irti. Lisätietoja on käyttöoppaassa.

Konepellin irrotus

  1. Tartu konepeltiin ajovalojen aukoista ja vapauta alemmat kiinnityskielekkeet rungon aukoista nostamalla konepeltiä (Kuva 1).

    g010314

    Kuva 1

    1. Konepelti

  2. Käännä konepellin alaosaa ylöspäin, kunnes ylemmät kiinnityskielekkeet voidaan vetää rungon aukoista (Kuva 1).

  3. Käännä konepellin yläosaa eteenpäin ja irrota johdinliittimet ajovaloista (Kuva 1).

  4. Irrota konepelti.

Pääajovalojen asennus

(vain sarja 120-5030)

Vaiheeseen tarvittavat osat:

Pääajovalo 2
Johdinsarjan sovitin 2

Important: Jos asennat tätä sarjaa koneeseen maassa, jossa ajetaan tien vasemmalla puolella, tilaa ja asenna pääajovalot (osanro 114-8432) tämän sarjan mukana tulevien valojen sijaan.

  1. Irrota pidikkeet, joilla ajovalot on kiinnitetty konepeltiin, ja irrota ajovalot (Kuva 2).

    g281789

    Kuva 2

    1. Pääajovalot (uudet)
    2. Ajovalot (vanhat)

  2. Asenna uudet pääajovalot ajovalojen aukkoihin konepellissä ja kiinnitä valot vaiheessa 1 (Kuva 2) irrotetuilla pidikkeillä.

    Note: Varmista, että kohdistat pääajovaloissa johdinliittimet ylöspäin.

  3. Kytke johdinsarjan sovitin kuhunkin pääajovaloon.

Seisontavalojen asennus

Vaiheeseen tarvittavat osat:

Seisontavalo 2
Valon kannatin (vain sarja 120-5030)2
Lukkopultti (#10 × ½ tuumaa) – vain sarja 120-50304
Laippalukkomutteri (#10) – vain sarja 120-50304

Sarja 120-5030

  1. Etsi konepellin sisäpuolelta kolme pistettä kummankin pääajovalon alta (Kuva 3).

  2. Poraa molempiin kohtiin seuraavat reiät:

    • Poraa keskimmäisen pisteen kohtaan reikäsahalla läpimitaltaan 35–38 mm:n reikä (Kuva 3).

    • Poraa kahden ulomman pisteen kohtaan läpimitaltaan 6 mm:n reiät (Kuva 3).

    g281787

    Kuva 3

    1. 6 mm:n reiät
    2. 35–38 mm:n reikä

  3. Irrota seisontavalojen takaosassa olevien tappien mutterit.

    Note: Säilytä mutterit seisontavalojen asennusta varten.

  4. Kiinnitä seisontavalot niille varattuihin kohtiin konepellissä siten, että oranssinvärinen valo on reunan puolella seuraavasti:

    1. Työnnä valon kannattimet kummankin valon tappeihin kuvan mukaisesti (Kuva 4).

      Important: Varmista, että asennat kannattimet valoihin niin, että kannattimen kulma saa valot osoittamaan suoraan eteenpäin asennuksen jälkeen. Oranssinväristen valojen on osoitettava koneen reunan puolelle.

      Note: Kohdista oranssinväriset valot ulospäin.

      g281790

      Kuva 4

      1. Seisontavalo (oranssinvärinen valo ulospäin)
      2. Tapit
      3. Mutteri
      4. Valon kannatin

    2. Kiinnitä kannatin vaiheessa 3 (Kuva 4) irrotetuilla muttereilla.

    3. Kierrä kunkin valon johdotus konepeltiin porattujen läpimitaltaan 35–38 mm:n reikien läpi (Kuva 4).

    4. Kohdista kannattimen ja valokokoonpanojen reiät konepeltiin porattuihin läpimitaltaan 6 mm:n reikiin (Kuva 5).

    5. Kiinnitä kannatin ja valokokoonpanot konepeltiin lukkopultilla (#10 × ½ tuumaa) ja laippalukkomuttereilla (#10) kuvan mukaisesti (Kuva 5).

      g281788

      Kuva 5

      1. Seisontavalo (oranssinvärinen valo ulospäin)
      2. Lukkopultti (#10 × ½ tuumaa)
      3. Valon kannatin
      4. Reikä – 6 mm
      5. Laippalukkomutterit (#10)

Sarja 120-5045

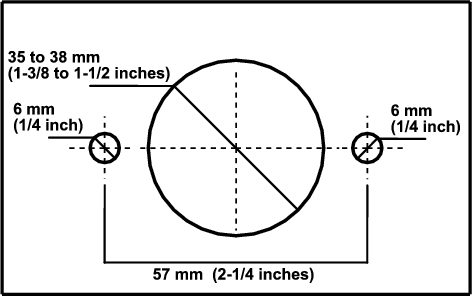

  1. Noudata kuvassa (Kuva 6) olevia mittoja ja poraa kaksi reikää (6 mm) ulompiin sijainteihin ja yksi reikä (35–38 mm) keskimmäiseen sijaintiin.

    Important: Varmista, että kaksi ulompaa reikää ovat symmetriset keskimmäiseen reikään nähden (Kuva 6).

    g281976

    Kuva 6

  2. Irrota seisontavalojen takaosassa olevien tappien mutterit.

    Note: Säilytä mutterit seisontavalojen asennusta varten.

  3. Kiinnitä seisontavalot niille varattuihin kohtiin konepellissä siten, että oranssinvärinen valo on reunan puolella seuraavasti:

    1. Kierrä kunkin valon johdotus konepeltiin porattujen läpimitaltaan 35–38 mm:n reikien läpi (Kuva 7).

    2. Aseta tapit seisontavalojen kummallekin puolelle konepeltiin porattujen läpimitaltaan 6 mm:n reikien läpi.

      Note: Kohdista oranssinväriset valot ulospäin.

    3. Kiinnitä valot aiemmin irrotetuilla muttereilla (Kuva 7).

      g281964

      Kuva 7

      1. Seisontavalo (oranssinvärinen valo ulospäin)
      2. Tapit
      3. Mutterit

Vilkkureleen asennus

Vaiheeseen tarvittavat osat:

Vilkkurele1

  1. Irrota koneen kojelaudan tukiputken kohdalla (konepellin alla) pultti, jolla vasen rele on kiinnitetty tukiputkeen (Kuva 8).

    g017767

    Kuva 8

    1. Kojelaudan tukiputki
    2. Olemassa oleva rele (tehtaalla asennettu)
    3. Olemassa oleva rele (kierrettynä 180 astetta)
    4. Vilkkurele

  2. Kierrä relettä 180 astetta ja kohdista uuden vilkkureleen reikä vanhan releen reikään (Kuva 8).

  3. Kiinnitä rele ja vilkku kojelaudan tukiputkeen pultilla, joka irrotettiin vaiheessa 1 (Kuva 8).

  4. Etsi koneen johdinsarjan liitin Flasher ja kytke liitin vilkkureleeseen.

Rekisterikilven kannattimen asennus (vain sarja 120-5030)

Vaiheeseen tarvittavat osat:

Rekisterikilven kannatin1
Rekisterikilven valo2
Ruuvi (#10 × 5/8 tuumaa)4
Lukkomutteri (nro 10)4
Rekisterikilven johdinsarja1

  1. Vie rekisterikilven johdinsarja rekisterikilven kannattimen yläosaa pitkin. Pidä kaksi suurta liitintä ja sulake vasemmalla puolella (Kuva 9).

  2. Kiinnitä johdinsarja rekisterikilven kannattimeen työntämällä johdinsarjan neljä muovinipistintä kannattimen vastaaviin reikiin (Kuva 9).

  3. Vie rekisterikilven johdinsarjan valoliittimet kannattimen kummassakin päässä olevien isojen reikien läpi ja kytke ne rekisterikilven valoihin (Kuva 9).

  4. Kiinnitä valot rekisterikilven kannattimeen neljällä ruuvilla (#10 × ⅝ tuumaa) ja neljällä lukkomutterilla (#10) (Kuva 9).

  5. Irrota neljä pulttia (⅜ tuumaa), joilla kiinnityslevy on kiinnitetty akselin runkoon (Kuva 9).

  6. Kohdista rekisterikilven kannattimen, kiinnityslevyn ja akselin rungon reiät ja kiinnitä ne neljällä vaiheessa 5 irrotetulla pultilla.

    Note: Varmista, että johdinsarja menee kiinnityslevyn päältä.

  7. Kiristä pultit momenttiin 37–45 N·m.

  8. Vie johdinsarjan vapaa pää koneen vasempaan runkoon siten, että kaksi päätyliitintä menevät rungossa olevaan kanavaan (Kuva 9).

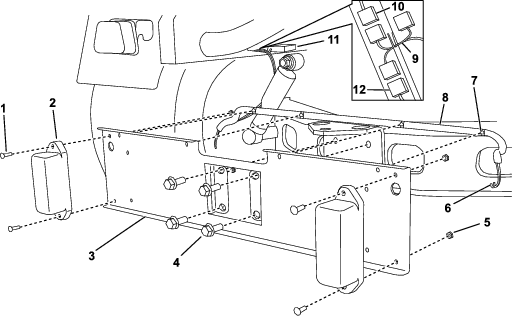

    g282694

    Kuva 9

    1. Ruuvi (#10 × ⅝ tuumaa)
    2. Rekisterikilven valo
    3. Rekisterikilven kannatin
    4. Pultti (⅜ tuumaa)
    5. Lukkomutteri (#10)
    6. Valoliitin
    7. Muovinipistimet
    8. Rekisterikilven johdinsarja (valoliitännän pää)
    9. Rekisterikilven johdinsarja (pääjohdinsarjaliitännän pää)
    10. Pääjohdinsarjan liitin
    11. Sulake (5 A)
    12. Takavalon liitin

Takavalojen asennus

Vaiheeseen tarvittavat osat:

Takavalo 2

  1. Irrota takalokasuojissa pultit ja varmistuslaatat, joilla takavalot on kiinnitetty takavalojen kannattimiin (Kuva 10).

    g278440

    Kuva 10

    1. Ruuvi
    2. Kannatin
    3. Keltainen linssi (merkkivalo)
    4. Punainen linssi (jarruvalo)

  2. Irrota takavalojen liittimet pääjohdinsarjan liittimistä ja irrota vanhat takavalot.

  3. Irrota mutterit ja varmistuslaatat uusien takavalojen tapeista.

  4. Asenna uudet takavalot kiinnittämällä ne takavalojen kannattimiin vaiheessa 3 (Kuva 10) irrotetuilla muttereilla ja varmistuslaatoilla.

    Note: Kohdista oranssinväriset valot ulospäin.

  5. Vie oikean takavalon johdinsarja runkoon ja kytke se pääjohdinsarjaan.

  6. Vie vasemman takavalon johdinsarja runkoon ja kytke se seuraavasti:

    • Jos asennat sarjaa 120-5045, kytke takavalon johdinsarja pääjohdinsarjaan.

    • Jos asennat sarjaa 120-5030, kytke takavalon johdinsarja rekisterikilven johdinsarjan päässä olevaan liittimeen ja kytke rekisterikilven johdinsarjan jäljellä oleva liitin pääjohdinsarjaan (Kuva 9).

Valojen ohjausyksikön asennus

Vaiheeseen tarvittavat osat:

Valojen ohjausyksikkö1
Kartiopääruuvi (#6 × 2-½ tuumaa)2
Kuusiomutteri (#6)2
Lukkomutteri (#6)2
Valojen ohjausyksikön kannatin1

  1. Irrota olemassa olevat ruuvit valojen ohjausyksiköstä (Kuva 11).

    g035613

    Kuva 11

    1. Olemassa oleva ruuvi

  2. Kiinnitä valojen ohjausyksikön kannatin kojelautaan kahdella laippakantapultilla (M6 × 12 mm) kuvan mukaisesti (Kuva 12).

  3. Kiinnitä valojen ohjausyksikkö kannattimeen kahdella kartiopääruuvilla (#6 × 2-½ tuumaa), kahdella kuusiomutterilla (#6) ja kahdella lukkomutterilla (#6) kuvan mukaisesti (Kuva 12).

    g281915

    Kuva 12

    1. Kartiopääruuvi (#6 × 2-½ tuumaa)
    2. Valojen ohjausyksikkö
    3. Valojen ohjausyksikön kannatin
    4. Laippakantapultti (M6 × 12 mm)
    5. Lukkomutteri (#6)
    6. Kuusiomutteri (#6)

  4. Vie valojen ohjausyksikön johdinsarja alas lähellä kojelaudan alaosaa olevan reiän läpi.

  5. Etsi koneen johdinsarjan osa SIGNAL CONTROLLERja kytke liitin WIRE HARNESS valojen ohjausyksikön johdinsarjan liittimeen.

Valokytkimen asennus

Vaiheeseen tarvittavat osat:

Valokytkin 1

  1. Irrota tulppa jostakin kojelaudan vasemman puolen käyttämättömästä reiästä (Kuva 13).

  2. Aseta valokytkintä kojelaudan reikään, kunnes se napsahtaa paikalleen (Kuva 13).

    g281889

    Kuva 13

  3. Etsi kojelaudan alta johdinsarja, jossa on paluuliitin LIGHT SWITCH.

  4. Irrota paluuliitin johdinsarjan liittimestä.

  5. Kytke johdinsarjan liitin valokytkimeen.

Konepellin asennus

  1. Kohdista konepelti koneen etuosaan (Kuva 1).

  2. Käännä konepeltiä eteenpäin ja kytke koneen johdinsarjan liittimet pääajovaloihin ja seisontavaloihin.

  3. Käännä konepeltiä taaksepäin ja aseta konepellin yläosassa olevat kiinnityskielekkeet koneen kojelaudan aukkoihin (Kuva 1).

  4. Käännä konepeltiä alas ja aseta konepellin alaosassa olevat kiinnityskielekkeet puskurin aukkoihin (Kuva 1).

Akun kytkentä

Kytke akku. Lisätietoja on käyttöoppaassa.

Valojen testaus

Note: Pyydä jotakuta auttamaan valojen näkemisessä testauksen aikana.

  1. Istuudu käyttäjän istuimelle ja käännä avain KäYNNISSä-asentoon.

  2. Paina valokytkin PääLLä-asentoon.

    Note: Valojen pitäisi syttyä.

  3. Kytke suuntavilkku vasemmalle ja oikealle.

    Note: Seisontavalojen pitäisi vilkkua koneen etuosassa, ja takavalon pitäisi vilkkua koneen takaosassa.

  4. Paina jarrupoljinta.

    Note: Jarruvalojen pitäisi syttyä.

  5. Käännä avain PYSäYTYS-asentoon ja irrota avain.
