Montage
Le Kit modèle 139-6623 comprend un carénage de moteur à finition texturée et le Kit modèle 139-6624 comprend un carénage de moteur à finition brillante. Ces kits sont interchangeables et peuvent être utilisés selon votre préférence.
Préparation de la machine
-
Coupez toujours le moteur, attendez l'arrêt complet de toutes les pièces en mouvement et laissez refroidir la machine avant d'en faire l'entretien.
-
Retirez les 3 écrous qui fixent le carénage du moteur au moteur et déposez l'ancien carénage.
Note: Conservez les écrous pour l'opération 1 de Montage du carénage et de l'arrêt du câble.
Montage du carénage et de l'arrêt du câble
Pièces nécessaires pour cette opération:
| Carénage de moteur | 1 |
| Arrêt du câble du lanceur | 1 |
-
Fixez le nouveau carénage sur le moteur avec les écrous retirés précédemment.
-
Installez le câble du lanceur dans le guide, comme montré à la Figure 1.
-
Maintenez la barre de commande de la lame contre le guidon.
-

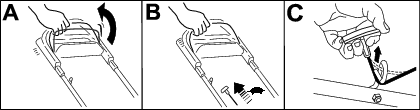

Tirez le câble du lanceur de 2,5 cm (¾ po) hors du carénage du moteur (A de Figure 2).
-
Le câble étant sorti, montez l'arrêt sur le câble aussi près du moteur que possible (B de Figure 2).
-
Fixez l'arrêt sur le cordon du lanceur en le serrant avec une pince (C de Figure 2).
