Stänkskärmssats

Rotorgräsklippare i Groundsmaster® 1200-serien

Model No. 139-3174-Serial No. and Up

Varning

KALIFORNIEN

Proposition 65 Varning

Användning av produkten kan orsaka kemikalieexponering som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.

Säkerhet

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal119-6807

119-6807

  1. Varning – kliv inte här

Montering

Förbereda maskinen

  1. Koppla maskinen till bogserfordonet. Se maskinens bruksanvisning.

  2. Sänk ned klippdäcken. Mer information finns i maskinens bruksanvisning.

  3. Koppla in bogserfordonets parkeringsbroms, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du lämnar förarplatsen.

  4. Sätt klossar för maskinens däck.

  5. Sänk ned domkraften och stötta upp maskinen. Se maskinens bruksanvisning.

    Important: Du måste helt stötta upp maskinens vikt med domkraften.

  6. Koppla loss maskinen från bogserfordonet.

Montera stänkskärmarna

Delar som behövs till detta steg:

Stänkskärm2
Stödrör2
Flänshuvudskruv (5/16 x 1 ¾ tum)4
Flänslåsmutter (5/16 tum)4

  1. Montera stödröret på stänkskärmens fäste med två flänshuvudskruvar (5/16 x 1 ¾ tum) och två flänslåsmuttrar (5/16 tum) enligt Figur 1.

    g282354

    Figur 1

    1. Flänshuvudskruv (5/16 x 1 ¾ tum)
    2. Fäste (stänkskärm)
    3. Stödrör
    4. Flänslåsmutter (5/16 tum)

  2. Montera det andra stödröret löst på det andra stänkskärmsfästet med två flänshuvudskruvar (5/16 x 1 ¾ tum) och två flänslåsmuttrar (5/16 tum).

  3. Dra åt muttrarna och skruvarna till 19,78–25,42 Nm.

Borra ramaxelröret

g284106

Figur 2

  1. Hål (ramaxelrör)

Om maskinen inte har hål i ramaxelröret (Figur 2) till stänkskärmssatsen ska du utföra följande steg:

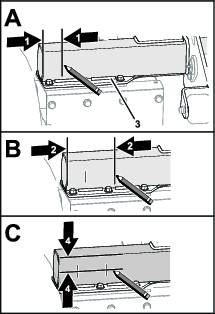

  1. Mät upp 51 mm från ramaxelrörets ända och markera röret enligt Figur 3A.

    g284109

    Figur 3

    1. 51 mm
    2. 127 mm
    3. 44,5 mm

  2. Mät upp 127 mm från änden av ramaxelröret och markera röret enligt Figur 3B.

  3. Mät upp 44,5 mm från ramaxelrörets ovansida och markera röret enligt Figur 3C.

  4. Märk hålen med en körnare där de korsas (Figur 4).

    g284107

    Figur 4

    1. Borrkrona på 11 mm

  5. Borra körnarmärkena med en borrkrona på 11 mm (Figur 4) genom rörets båda väggar.

  6. Upprepa steg 1 till 5 i ramaxelrörets andra ända

Montera stänkskärmarna på maskinen

Delar som behövs till detta steg:

Huvudskruv (5/16 x 4 tum)4
Bricka (5/16 tum)4
Flänslåsmutter (5/16 tum)4

  1. Rikta in hålen i den vänstra stänkskärmens stödrör mot hålen i ramaxelröret enligt Figur 5.

    Note: Kontrollera att dekalen är riktad bakåt på stänkskärmsstödröret.

    g282353

    Figur 5

    1. Dekal
    2. Ramaxelrör
    3. Flänslåsmutter (5/16 tum)
    4. Huvudskruv (5/16 x 4 tum)
    5. Bricka (5/16 tum)
    6. Stödrör

  2. Montera stänkskärmsstödröret på ramaxelröret (Figur 5) med två huvudskruvar (5/16 x 4 tum). Två brickor (5/16 tum) och två flänslåsmuttrar (5/16 tum).

  3. Dra åt muttrarna och skruvarna till 19,78–25,42 Nm.

  4. Upprepa steg 1 till 3 för stänkskärmen på maskinens andra sida.
