Kit de guarda-lamas

1. Ligue a máquina ao veículo de reboque; consulte o Manual do utilizador da máquina.

2. Desça as plataformas do cortador; consulte o Manual do utilizador da máquina.

3. Engate o travão de estacionamento do veículo de reboque, desligue o motor, retire a chave e espere que todas as peças em movimento parem antes de deixar a posição de operador.

4. Coloque calços nas rodas da máquina.

5. Desça o macaco e apoie a máquina; consulte o Manual do utilizador da máquina.

   Important: Tem de apoiar completamente o peso da máquina com o macaco.

6. Desengate da máquina do veículo de reboque.

Peças necessárias para este passo:

1. Monte o tubo de suporte no suporte do guarda-lamas com dois parafusos de cabeça flangeada (5/16 x 1-3/4 pol.) e duas porcas de bloqueio flangeadas (5/16 pol.) como se mostra na Figura 1.



   Figura 1

   1. Parafuso de cabeça flangeada (5/16 x 1-3/4 pol.)
   2. Suporte (guarda-lamas)
   3. Tubo de suporte
   4. Porcas de flange (5/16 pol.)

2. Monte o outro tubo de suporte no outro suporte do guarda-lamas com dois parafusos de cabeça flangeada (5/16 x 1-3/4 pol.) e duas porcas de bloqueio flangeadas (5/16 pol.).

3. Aperte as porcas e os parafusos com uma força de 19,78 a 25,42 N·m.

Figura 2

1. Furos (tubo da estrutura do eixo)

Se a sua máquina não tiver furos no tubo da estrutura do eixo (Figura 2) para o kit do guarda-lamas, realize os seguintes passos:

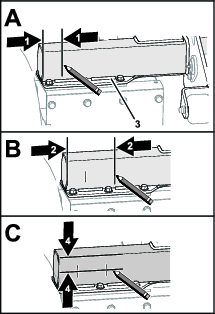

1. Meça 51 mm a partir da extremidade do tubo da estrutura do eixo e marque o tubo como se mostra na Figura 3A.



   Figura 3

   1. 51 mm
   2. 127 mm
   3. 44,5 mm

2. Meça 127 mm a partir da extremidade do tubo da estrutura do eixo e marque o tubo como se mostra na Figura 3B.

3. Meça 44,5 mm a partir da extremidade do tubo da estrutura do eixo e marque o tubo como se mostra na Figura 3C.

4. Faça uma marca com punção nos pontos de interseção (Figura 4).



   Figura 4

   1. Broca de 11 mm

5. Faça furos nas marcas feitas com punção com uma broca de 11 mm (Figura 4) através de ambas as paredes do tubo.

6. Repita os passos 1 a 5 na outra extremidade do tubo da estrutura do eixo.

Peças necessárias para este passo:

1. Alinhe os furos no tubo de suporte do guarda-lama esquerdo nos furos no tubo da estrutura do eixo como se mostra na Figura 5.

   Note: Certifique-se de que o autocolante está alinhado para trás do tubo de apoio do guarda-lamas.



   Figura 5

   1. Autocolante
   2. Tubo da estrutura do eixo
   3. Porcas de flange (5/16 pol.)
   4. Parafuso (5/16 x 4 pol.)
   5. Anilha (5/16 pol.)
   6. Tubo de suporte

2. Monte o tubo de apoio do guarda-lamas com o tubo da estrutura do eixo (Figura 5) com dois parafusos (5/15 x 4 pol.). 2 anilhas (5/16 pol.) e 2 porcas de bloqueio flangeadas (5/16 pol.).

3. Aperte as porcas e os parafusos com uma força de 19,78 a 25,42 N·m.

4. Repita os passos 1 a 3 para o guarda-lamas no outro lado da máquina.
