Skærmsæt

Plæneklipper med roterende skæreknive til træk i Groundsmaster® 1200-serien

Model No. 139-3174-Serial No. and Up

Advarsel

CALIFORNIEN

Advarsel i henhold til erklæring nr. 65

Brug af dette produkt kan medføre eksponering over for kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller andre forplantningsskader.

Sikkerhed

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Beskadigede eller bortkomne mærkater skal udskiftes.
decal119-6807

119-6807

  1. Advarsel – træd ikke

Montering

Klargøring af maskinen

  1. Kobl maskinen på bugseringskøretøjet. Se maskinens betjeningsvejledning.

  2. Sænk plæneklipperskjoldene. Se maskinens betjeningsvejledning.

  3. Aktiver bugseringskøretøjets parkeringsbremse, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader førersædet.

  4. Klods maskinens dæk.

  5. Sænk donkraften, og understøt maskinen. Se maskinens betjeningsvejledning.

    Important: Hele maskinens vægt skal understøttes med donkraften.

  6. Kobl maskinen fra bugseringskøretøjet.

Samling af skærmene

Dele, der skal bruges til dette trin:

Skærm2
Støtterør2
Flangehovedmaskinskrue (5/16" x 1¾")4
Flangelåsemøtrik (5/16")4

  1. Fastgør støtterøret på skærmens beslag med 2 flangehovedmaskinskruer (5/16" x 1¾") og 2 flangelåsemøtrikker (5/16") som vist i Figur 1.

    g282354

    Figur 1

    1. Flangehovedmaskinskrue (5/16" x 1¾")
    2. Beslag (skærm)
    3. Støtterør
    4. Flangelåsemøtrik (5/16")

  2. Fastgør det andet støtterør på skærmens andet beslag med 2 flangehovedmaskinskruer (5/16" x 1¾") og 2 flangelåsemøtrikker (5/16").

  3. Tilspænd møtrikkerne og boltene med et moment på 19,78 til 25,42 Nm.

Boring af akslens stelrør

g284106

Figur 2

  1. Huller (akslens stelrør)

Hvis der ikke er huller til skærmsættet i akslens stelrør (Figur 2), skal du udføre følgende trin:

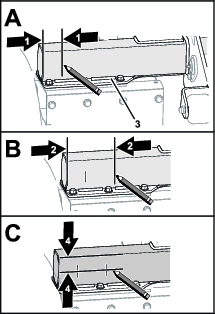

  1. Mål 51 mm fra enden af akslens stelrør, og marker røret som vist i Figur 3A.

    g284109

    Figur 3

    1. 51 mm
    2. 127 mm
    3. 44,5 mm

  2. Mål 127 mm fra enden af akslens stelrør, og marker røret som vist i Figur 3B.

  3. Mål 44,5 mm fra toppen af akslens stelrør, og marker røret som vist i Figur 3C.

  4. Udstans mærkerne der, hvor de krydser (Figur 4).

    g284107

    Figur 4

    1. Borehoved på 11 mm

  5. Bor udstansningsmærkerne med et borehoved på 11 mm (Figur 4) gennem begge rørets vægge.

  6. Gentag trin 1 til 5 i den anden ende af akslens stelrør

Montering af skærmene på maskinen

Dele, der skal bruges til dette trin:

Maskinskrue (5/16" x 4")4
Spændeskive (5/16")4
Flangelåsemøtrik (5/16")4

  1. Ret hullerne i venstre skærms støtterør ind efter hullerne i akslens stelrør som vist i Figur 5.

    Note: Sørg for, at mærkaten vender bagud i forhold til skærmens støtterør.

    g282353

    Figur 5

    1. Mærkat
    2. Akslens stelrør
    3. Flangelåsemøtrik (5/16")
    4. Maskinskrue (5/16" x 4")
    5. Spændeskive (5/16")
    6. Støtterør

  2. Fastgør skærmens støtterør til akslens stelrør (Figur 5) med 2 maskinskruer (5/16" x 4"). 2 spændeskiver (5/16") og 2 flangelåsemøtrikker (5/16").

  3. Tilspænd møtrikkerne og boltene med et moment på 19,78 til 25,42 Nm.

  4. Gentag trin 1 til 3 for skærmen på den anden side af maskinen.
