Skjermsett

1. Koble maskinen til tauekjøretøyet. Se brukerhåndboken for maskinen.

2. Senk klippeenhetene. Se brukerhåndboken for maskinen.

3. Sett på parkeringsbremsen til tauekjøretøyet, slå av motoren, ta ut nøkkelen og vente til alle bevegelige deler har sluttet å bevege seg, før du forlater førersetet.

4. Blokker dekkene på maskinen.

5. Senk jekken og støtt opp maskinen. Se brukerhåndboken for maskinen.

   Important: Du må bruke jekken til å støtte opp hele vekten til maskinen.

6. Koble maskinen fra tauekjøretøyet.

Deler som er nødvendige for dette trinnet:

1. Monter støtterøret til braketten på skjermen med to flenshodeskruer (5/16 x 1¾ tomme) og to flenslåsemuttere (5/16 tomme) som vist i Figur 1.



   Figur 1

   1. Flenshodeskrue (5/16 x 1¾ tommer)
   2. Brakett (skjerm)
   3. Støtterør
   4. Flenslåsemutter (5/16 tomme)

2. Monter det andre støtterøret til den andre skjermbraketten med to flenshodeskruer (5/16 x 1¾ tomme) og to flenslåsemuttere (5/16 tomme).

3. Stram muttere og bolter til 19,78 til 25,42 Nm.

Figur 2

1. Hull (akselrammerør)

Hvis maskinen ikke har hull i akselrammerøret (Figur 2) for skjermsettet, må du utføre følgende trinn:

1. Mål 51 mm fra enden av akselrammerøret og merk røret som vist i Figur 3A.

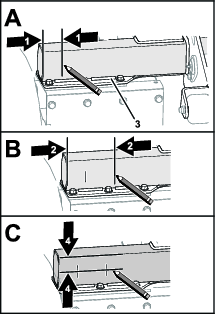

   Figur 3

   1. 51 mm
   2. 127 mm
   3. 44,5 mm

2. Mål 127 mm fra enden av akselrammerøret og merk røret som vist i Figur 3B.

3. Mål 44,5 mm fra toppen av akselrammerøret og merk røret som vist i Figur 3C.

4. Marker merkene der de overlapper, med en kjørner (Figur 4).



   Figur 4

   1. 11 mm bor

5. Bor kjørnermerkene med et 11 mm bor (Figur 4) gjennom begge veggene på røret.

6. Gjenta trinn 1 gjennom 5 på den andre enden av akselrammerøret

Deler som er nødvendige for dette trinnet:

1. Innrett hullene i støtterøret for den venstre skjermen til hullene i akselrammerøret som vist i Figur 5.

   Note: Påse at merket er innrettet bakover av skjermstøtterøret.



   Figur 5

   1. Merke
   2. Akselrammerør
   3. Flenslåsemutter (5/16 tomme)
   4. Hodeskrue (5/16 x 4 tommer)
   5. Skive (5/16 tomme)
   6. Støtterør

2. Monter skjermstøtterøret til akselrammerøret (Figur 5) med to hodeskruer (5/16 x 4 tommer). To skiver (5/16 tomme) og to flenslåsemuttere (5/16 tomme).

3. Stram muttere og bolter til 19,78 til 25,42 Nm.

4. Gjenta trinn 1 gjennom 3 for skjermen på motsatt side av maskinen.
