Kit parafanghi

1. Collegate la macchina al veicolo trainante; fate riferimento al Manuale dell'operatore della macchina.

2. Abbassate i piatti di taglio; fate riferimento al Manuale dell'operatore della vostra macchina.

3. Inserite il freno di stazionamento del veicolo di traino, spegnete il motore, togliete la chiave e attendete che tutte le parti in movimento si arrestino prima di lasciare la posizione dell'operatore.

4. Bloccate gli pneumatici della macchina con delle zeppe.

5. Abbassate il martinetto e supportate la macchina; fate riferimento al Manuale dell'operatore per la macchina.

   Important: È necessario supportare completamente il peso della macchina con il martinetto.

6. Scollegate la macchina dal veicolo trainante.

Parti necessarie per questa operazione:

1. Montate il tubo di supporto sulla staffa del parafango con 2 viti a testa cilindrica flangiata (5/16" x 1¾") e 2 dadi di bloccaggio flangiati (5/16"), come illustrato nella Figura 1.



   Figura 1

   1. Vite a testa cilindrica flangiata (5/16" x 1¾")
   2. Staffa (parafango)
   3. Tubo di supporto
   4. Dado flangiato (5/16")

2. Montate l’altro tubo di supporto sull’altra staffa del parafango con 2 viti a testa cilindrica flangiata (5/16" x 1¾") e 2 dadi di bloccaggio flangiati (5/16").

3. Serrate i dadi e i bulloni a 19,78 - 25,42 N∙m.

Figura 2

1. Fori (tubo del telaio dell’assale)

Se la vostra macchina non è dotata di fori nel tubo del telaio dell’assale (Figura 2) per il kit parafanghi, effettuate quanto segue:

1. Misurate 51 mm dall’estremità del tubo del telaio dell’assale e contrassegnate il tubo come illustrato nella Figura 3A.

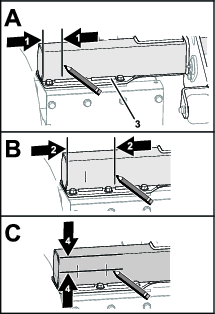

   Figura 3

   1. 51 mm
   2. 127 mm
   3. 44,5 mm

2. Misurate 127 mm dall’estremità del tubo del telaio dell’assale e contrassegnate il tubo come illustrato nella Figura 3B.

3. Misurate 44,5 mm dalla parte superiore del tubo del telaio dell’assale e contrassegnate il tubo come illustrato nella Figura 3C.

4. Punzonate i contrassegni nel punto di intersezione (Figura 4).



   Figura 4

   1. Punta del trapano da 11 mm

5. Forate i contrassegni punzonati con una punta del trapano da 11 mm (Figura 4) attraverso entrambe le pareti del tubo.

6. Ripetete i passaggi da 1 a 5 sull'altra estremità del tubo del telaio dell’assale.

Parti necessarie per questa operazione:

1. Allineate i fori nel tubo di supporto per il parafango sinistro con i fori nel tubo del telaio dell’assale, come illustrato nella Figura 5.

   Note: Assicuratevi che l’adesivo sia allineato verso la parte posteriore del tubo di supporto del parafango.



   Figura 5

   1. Adesivo
   2. Tubo del telaio dell’assale
   3. Dado flangiato (5/16")
   4. Vite a testa cilindrica (5/16" x 4")
   5. Rondella (5/16")
   6. Tubo di supporto

2. Montate il tubo di supporto del parafango sul tubo del telaio dell’assale (Figura 5) con 2 viti a testa cilindrica (5/16" x 4"). 2 rondelle (5/16") e 2 dadi di bloccaggio flangiati (5/16").

3. Serrate i dadi e i bulloni a 19,78 - 25,42 N∙m.

4. Ripetete i passaggi da 1 a 3 per il parafango sull’altro lato della macchina.
