Mäher Greensmaster® 1000

1. Nehmen Sie die Schrauben (5/16“), Sicherungsmuttern, Ringstifte und Splinte ab, mit denen die Holmarme unten an jeder Seite der Maschine befestigt sind (Bild 3).



   Bild 3

   1. Splint
   2. Befestigungsstift
   3. Scheibe
   4. Sicherungsscheibe
   5. Schraube (⅜")
   6. Sicherungsmutter
   7. Schraube (5/16")
   8. Ringstift
   9. Holmarme

2. Entfernen Sie die Schrauben (⅜“), Unterlegscheiben und Sicherungsscheiben von den Befestigungsstiften auf jeder Seite der Maschine (Bild 3).

3. Schieben Sie die Holmenden durch die Löcher in den Holmarmen und fluchten Sie die Löcher mit den Befestigungsstiften aus (Bild 3).

4. Drücken Sie die Holmenden nach innen und bauen Sie sie in die Befestigungsstifte ein (Bild 4).



   Bild 4

   1. Griff
   2. Holmarme
   3. Befestigungsstift
   4. Scheibe
   5. Sicherungsscheibe
   6. Schraube (⅜")

5. Befestigen Sie den Griff mit den vorher entfernten Schrauben (⅜“), Scheiben und Sicherungsscheiben an den Befestigungsstiften (Bild 4).

6. Verwenden Sie die Schrauben (5/16“), Sicherungsmuttern, Splinte und Ringstifte, die Sie zuvor entfernt haben, um die Holmarme an der Rückseite des Rahmens zu befestigen (Bild 3).

7. Befestigen Sie die Kabel und den Kabelbaum mit Kabelbindern am Holm (Bild 5).



   Bild 5

   1. Kabelbinden

Weitere Informationen zu dieser Vorgehensweise finden Sie auf Bild 6.

Bild 6

1. Griff
2. Splint
3. Ringstift

1. Nehmen Sie an jeder Seite der Maschine die Splints von den Ringstiften ab.

2. Stützen Sie den Holm ab. Nehmen Sie die Ringstifte an jeder Seite ab. Heben Sie den Holm auf die gewünschte Bedienposition an oder senken ihn ab.

3. Setzen Sie die Ringstifte und die Splints ein.

Führen Sie die täglichen Wartungsarbeiten aus, siehe Checkliste – tägliche Wartungsmaßnahmen.

Prüfen Sie den Ölstand vor jedem Einsatz oder nach jeweils 8 Betriebsstunden, siehe Prüfen des Motorölstands.

Fassungsvermögen des Kraftstofftanks: 2.0 Liter

Empfohlener Kraftstoff: Bleifreies Benzin mit einer Mindestoktanzahl von 87 ((R+M)/2) verwenden.

Ethanol: Kraftstoff, der mit 10 % Ethanol oder 15 % MTBE (Volumenanteil) angereichert ist, ist auch geeignet. Ethanol und MTBE sind nicht identisch. Benzin mit 15 % Ethanol (E15) (Volumenanteil) kann nicht verwendet werden.

• Verwenden Sie nie Benzin, das mehr als 10 % Ethanol (Volumenanteil) enthält, z. B. E15 (enthält 15 % Ethanol), E20 (enthält 20 % Ethanol) oder E85 (enthält 85 % Ethanol).

• Verwenden Sie kein Benzin mit Methanol.

• Lagern Sie keinen Kraftstoff im Kraftstofftank oder in Kraftstoffbehältern über den Winter, wenn Sie keinen Kraftstoffstabilisator verwenden.

• Vermischen Sie nie Benzin mit Öl.

• Die besten Ergebnisse erhalten Sie, wenn Sie nur sauberen, frischen Kraftstoff (höchstens 30 Tage alt) verwenden.

• Die Verwendung von nicht zugelassenem Benzin kann zu Leistungsproblemen und/oder Motorschäden führen, die ggf. nicht von der Garantie abgedeckt sind.

1. Reinigen Sie den Bereich um den Tankdeckel und nehmen den Deckel ab (Bild 17). Befüllen Sie den Kraftstofftank bis zur Unterseite des Einfüllstutzens.

   Important: Füllen Sie den Kraftstofftank nicht zu voll.



   Bild 17

   1. Tankdeckel

2. Schrauben Sie den Tankdeckel auf und wischen verschütteten Kraftstoff auf.

Verwenden Sie für das Einstellen der Maschine auf die Grünflächenbedingungen die folgenden Tabellen.

Untermesserträger: Standard und Optional

Untermesser: Standard und Optional

Rollen: Standard und Optional

Clip

1. Drücken Sie den Ständer mit dem Fuß nach unten. Ziehen Sie die Maschine am Holm nach oben und nach hinten, um die Räder vom Boden abzuheben.

2. Stellen Sie den Fahrantriebshebel in die EINGEKUPPELTE-Stellung und die Motorbedienelemente in die Start-Stellung.

3. Versuchen Sie jetzt, den Motor zu starten.

   Der Motor sollte nicht starten. Wenn der Motor startet, muss der Sicherheitsschalter gewartet werden. Beheben Sie den Fehler vor der Verwendung der Maschine. Siehe Warten des Fahrantriebs-Sicherheitsschalters

4. Heben Sie den Holm vorsichtig an, um den Ständer zu lösen.

1. Stellen Sie den Fahrantriebshebel wieder in die Stellung NEUTRAL, den Gasbedienungshebel auf die Stellung LANGSAM und stellen Sie den Motor ab.

2. Treten Sie den Ständer mit dem Fuß nach unten und ziehen Sie die Holmstütze nach oben, bis sich der Ständer nach vorne über der Mitte gedreht hat.

3. Entfernen Sie die Transporträder, indem Sie die Radsicherungsklammern aus den Sechskantnuten herausschieben.

4. Senken Sie die Maschine vorsichtig vom Ständer ab; drücken Sie sie hierfür langsam nach vorne oder heben Sie die untere Holmstütze an, sodass der Ständer in die AUFBEWAHRUNGSSTELLUNG zurückgehen kann.

Verwenden Sie den Chokehebel, um das Kaltstartverhalten des Motors zu verbessern. Stellen Sie beim Anlassen eines kalten Motors den Hebel in die CHOKE-Stellung. Schieben Sie den Hebel in die LAUF-Stellung, sobald der Motor anspringt.

Bild 18

1. Chokehebel- Chokeposition
2. Chokehebel -LAUFposition

Schalten Sie den Kraftstofffluss zum Motor mit dem Kraftstoffhahn wie folgt ein/aus:

• Um das Kraftstoffventil zu öffnen, drehen Sie den Hebel am Kraftstoffhahn im Richtung des Rücklaufstartergriffs (Bild 19).

• Um das Kraftstoffventil zu schließen, drehen Sie den Hebel am Kraftstoffhahn vom Rücklaufstartergriff weg (Bild 19).



  Bild 19

  1. Kraftstoffhahn: GESCHLOSSENE-Stellung
  2. Kraftstoffhahn: OFFENE-Stellung

Note: Abbildungen und Beschreibungen der in diesem Abschnitt erwähnten Bedienelemente finden Sie unter Bedienelemente.

Note: Achten Sie darauf, dass der Zündkerzenstecker auf der Zündkerze montiert ist.

1. Achten Sie darauf, dass der Fahrantriebshebel und der Spindelantriebshebel in der AUSGEKUPPELTEN Stellung sind.

   Note: Der Motor kann nicht angelassen werden, wenn der Fahrantriebshebel in der EINGEKUPPELTEN Stellung ist.

2. Stellen Sie sicher, dass der Kraftstoffhahn geöffnet ist.

3. Stellen Sie den Ein/Aus-Schalter in die EIN-Stellung.

4. Stellen Sie den Gasbedienungshebel auf SCHNELL .

5. Schieben Sie den Chokehebel in die Mitte zwischen die CHOKE- und RUN-Stellung, wenn Sie einen kalten Motor anlassen.

   Note: Der Choke wird ggf. beim Starten eines warmen Motors nicht benötigt.

6. Ziehen Sie den Rücklaufstartergriff heraus, bis er beißt. Ziehen Sie ihn dann kräftig durch, um den Motor anzulassen.

   Important: Ziehen Sie das Rücklaufkabel nicht ganz heraus, oder lassen Sie den Startergriff los, wenn das Kabel herausgezogen ist, da es ansonsten brechen kann, oder der Rücklauf beschädigt werden kann.

7. Stellen Sie den Chokehebel in die RUN-Stellung, sobald der Motor warmgelaufen ist.

1. Schieben Sie Fahrantriebshebel und den Spindelantriebshebel in die Stellung AUSGEKUPPELT.

2. Stellen Sie den Gasbedienungshebel in die LANGSAM-Stellung.

3. Stellen Sie den Ein/Aus-Schalter in die AUS-Stellung.

4. Schließen Sie den Kraftstoffhahn, bevor Sie die Maschine einlagern oder transportieren.

Important: Schnittgut wirkt beim Mähen als Schmiermittel. Ein zu häufiger Einsatz der Schneideinheit ohne Schnittgut kann die Schneideinheit beschädigen.

• Mähen Sie einen Rasen geradlinig vor und zurück.

• Vermeiden Sie Mähen im Kreis oder das Wenden des Rasenmähers auf den Grünflächen, da Abschürfungen entstehen können.

• Heben Sie die Mähspindel an (drücken Sie den Holm nach unten) und wenden Sie auf der Antriebstrommel, wenn Sie die Maschine vom Grün fahren.

• Mähen Sie bei normaler Gehgeschwindigkeit. Hohe Geschwindigkeit spart nur wenig Zeit und ergibt ein wesentlich schlechteres Mähergebnis.

• Verwenden Sie die Ausrichtungsstreifen am Grasfangkorb (Bild 20), damit Sie in einer möglichst geraden Linie über die Grünfläche fahren und einen gleichmäßigen Abstand zum zuvor gemähten Rasenstück einhalten.



  Bild 20

  1. Ausrichtungsstreifen

Transportieren Sie die Maschine nach dem Mähen von der Arbeitsstelle, siehe Transport der Maschine mit Transporträder oder Transport der Maschine mit einem Anhänger.

Führen Sie die folgenden Schritte aus, bevor Sie die Reinigungs-, Wartungs- oder Einstellarbeiten an der Maschine durchführen.

1. Stellen Sie die Maschine auf eine ebene Fläche.

2. Stellen Sie den Motor ab und ziehen den Zündschlüssel ab (sofern vorhanden).

3. Aktivieren Sie die Feststellbremse.

4. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, damit der Motor abkühlen kann, bevor Sie die Wartungs- und Reparaturarbeiten an der Maschine durchführen oder diese aufbewahren.

5. Ziehen Sie den Kerzenstecker ab (Bild 21).



   Bild 21

   1. Zündkerzenstecker

Schmieren Sie die 12 Schmiernippel an der Maschine mit Nr. 2 Schmiermittel auf Lithiumbasis ein. Am besten eignet sich eine Handfettpresse.

Die Schmiernippel befinden sich an folgenden Stellen:

• 2 an der Frontrolle (Bild 22)

• 2 an den Spindellagern (Bild 22)

• 2 an den Trommelachsen (Bild 23)

• 3 am Differenzial (Bild 23)

• 2 an den Spindelzwischenwellenlagern (Bild 24)

• 1 an den Riemenspanngelenken (Bild 25).

1. Wischen Sie jeden Schmiernippel mit einem sauberen Lappen ab.

2. Jeden Schmiernippel mit Fett befüllen.

   Important: Üben Sie nicht zu starken Druck aus, um die Schmiermitteldichtungen nicht dauerhaft zu beschädigen.

3. Wischen Sie überflüssiges Schmiermittel ab.

Bild 22

Bild 23

Bild 24

Bild 25

Füllen Sie vor dem Start das Kurbelgehäuse mit ungefähr 0.56 l Öl der richtigen Viskosität. Verwenden Sie für den Motor nur hochwertige Öle, die die Klassifizierung SJ oder höher vom American Petroleum Institute (API) aufweisen. Wählen Sie die die geeignete Öl-Viskosität (Gewicht) in Abhängigkeit von der Umgebungstemperatur. Bild 26 verdeutlicht die Empfehlungen zur Temperatur bzw. Viskosität.

Bild 26

Note: Bei Einsatz von mehrgradigen Ölen (5W-20, 10W-30 und 10W-40) steigt der Ölverbrauch. Kontrollieren Sie den Ölstand im Motor häufiger, wenn Sie diese Öle einsetzen.

Important: Lassen Sie den Motor nie ohne Luftfilter laufen, sonst entstehen schwere Motorschäden.

1. Stellen Sie den Motor ab und warten, bis alle sich bewegenden Teile zum Stillstand gekommen sind, siehe Vorbereiten der Maschine für die Wartung.

2. Entfernen Sie die Flügelmutter, mit dem die Luftfilterabdeckung befestigt ist (Bild 29).

3. Entfernen Sie die Luftfilterabdeckung.

   Note: Achten Sie darauf, dass kein Schmutz oder Fremdkörper von der Luftfilterabdeckung in den Einsatz fällt.

4. Nehmen Sie die Schaumstoff- und Papiereinsätze vom Unterteil ab.

5. Nehmen Sie den Schaumstoffeinsatz vorsichtig vom Papiereinsatz ab.

6. Prüfen Sie den Schaumstoff- und Papiereinsatz, wechseln Sie diese aus, wenn sie beschädigt oder stark verschmutzt sind.

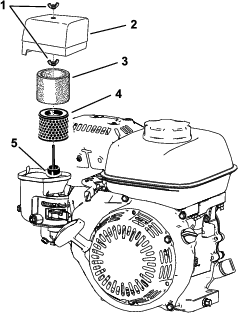

   Bild 29

   1. Flügelmutter
   2. Luftfiltergehäuse
   3. Schaumstoffeinsatz
   4. Papierluftfiltereinsatz
   5. Dichtung und Luftkanal

7. Reinigen Sie den Papiereinsatz durch leichtes Antippen, um den Schmutz zu entfernen.

   Note: Versuchen Sie nie Schmutz vom Papiereinsatz abzubürsten. Ein Bürsten drückt den Schmutz noch tiefer in die Fasern. Tauschen Sie den Papiereinsatz aus, wenn der Schmutz nicht entfernt werden kann.

8. Reinigen Sie den Schaumstoffeinsatz in warmer Seifenlauge oder in einem nicht brennbaren Reinigungsmittel.

   Note: Reinigen Sie den Schaumeinsatz nicht mit Benzin, da dies eine Feuer- oder Explosionsgefahr verursachen könnte.

9. Spülen und trocknen Sie den Schaumeinsatz gründlich.

10. Wischen Sie Verschmutzungen vom Unterteil und der Abdeckung mit einem feuchten Lappen ab.

    Note: Achten Sie darauf, dass kein Schmutz in den Luftkanal zum Vergaser gelangt.

11. Setzen Sie die Luftfiltereinsätze ein und prüfen Sie die richtige Position. Untere Flügelmutter montieren.

12. Montieren Sie die Abdeckung und montieren Sie die obere Flügelmutter, um die Abdeckung zu sichern.

Verwenden Sie eine NGK BPR6ES oder gleichwertige Zündkerze.

1. Stellen Sie den Motor ab und warten bis alle sich bewegenden Teile zum Stillstand gekommen sind, siehe Vorbereiten der Maschine für die Wartung.

2. Reinigen Sie den Bereich um die Zündkerze herum.

3. Entfernen Sie die Zündkerze aus dem Zylinderkopf.

   Important: Tauschen Sie eine gerissene, verrußte oder verschmutzte Zündkerze aus. Elektroden dürfen nicht sandgestrahlt, abgekratzt oder gereinigt werden, da der Motor durch in den Zylinder eintretende Rückstände beschädigt werden kann.

4. Stellen Sie den Elektrodenabstand auf 0,7 mm bis 0,8 mm ein.



   Bild 30

   1. Isolierung an mittlerer Elektrode
   2. Seitliche Elektrode
   3. Luftspalt

5. Setzen Sie die Zündkerze vorsichtig mit der Hand ein (zum Vermeiden eines Überdrehens), bis sie festgezogen ist.

6. Ziehen Sie die Zündkerze um eine weitere halbe Drehung an, wenn sie neu ist. Ziehen Sie die Zündkerze ansonsten um eine weitere Achtel- bis Vierteldrehung an.

   Important: Eine lockere Zündkerze kann sehr heiß werden und den Motor beschädigen. Ein zu starkes Festziehen der Zündkerze kann das Gewinde im Zylinderkopf beschädigen.

7. Schließen Sie den Zündkerzenstecker wieder an die Zündkerze an.

Führen Sie die folgenden Schritte aus, wenn der Fahrantriebs-Sicherheitsschalter eingestellt oder ausgewechselt werden muss.

1. Stellen Sie sicher, dass der Motor abgestellt und der Fahrantriebshebel ausgekuppelt ist und den Neutralanschlag berührt (Bild 31).



   Bild 31

   1. Fahrantriebshebel
   2. Neutral-Stopp
   3. Sicherheitsschalter
   4. Abstand von 0.8 mm

2. Lösen Sie die Befestigungsschrauben des Sicherheitsschalters (Bild 31).

3. Legen Sie eine 0.8 mm dicke Beilagscheibe zwischen den Fahrantriebshebel und den Sicherheitsschalter (Bild 31).

4. Ziehen Sie die Befestigungsschrauben für den Sicherheitsschalter an und prüfen Sie den Abstand erneut.

   Note: Der Fahrantriebshebel darf den Schalter nicht berühren.

5. Aktivieren Sie den Fahrantriebshebel und prüfen Sie, dass der Schalter keinen Durchgang hat.

   Note: Tauschen Sie den Schalter ggf. aus.

Wenn die Betriebs-/Feststellbremse während des Betriebs rutscht, müssen Sie diese einstellen.

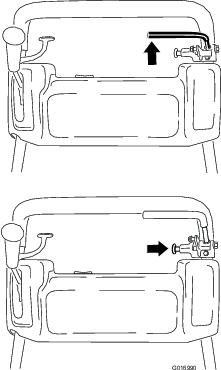

1. Ziehen Sie die Betriebsbremse ganz an und drücken Sie das Handrad der Feststellbremse, damit die Betriebsbremse am Stift der Feststellbremse aufliegt (Bild 32).



   Bild 32

2. Drücken Sie mit einer Federskala rückwärts auf den Betriebsbremshebel (Bild 33). Die Feststellbremse sollte sich bei einer aufgebrachten Kraft von 13,5 kg bis 18 kg lösen. Wenn sich die Feststellbremse löst, bevor eine Kraft von 13,5 kg bis 18 kg aufgebracht wird, muss der Bremszug eingestellt werden.



   Bild 33

   1. Rückwärtsdruck auf den Betriebsbremsenhebel.

3. Lösen Sie den Halter, mit dem die Treibriemenabdeckung befestigt ist. Drehen Sie die Abdeckung, um sie zu öffnen (Bild 34).



   Bild 34

   1. Treibriemenabdeckung
   2. Halter

4. Führen Sie zum Spannen des Riemens die folgenden Schritte aus.

   • Lösen Sie die vordere Kabelklemmmutter und ziehen Sie die hintere Klemmmutter an, um die Kabelspannung zu verringern (Bild 35). Wiederholen Sie die Schritte 1 und 2 und stellen Sie die Spannung nach Bedarf ein.

   • Ziehen Sie die vordere Kabelklemmmutter an und lösen Sie die hintere Klemmmutter, um die Kabelspannung zu erhöhen (Bild 35). Wiederholen Sie die Schritte 1 und 2 und stellen Sie die Spannung nach Bedarf ein.

     Note: Sie können die Einstellung am Kabel an den Klemmmutterhalterungen am Armaturenbrett oder an der Halterung an der Unterseite des Motors vornehmen.



   Bild 35

   1. Betriebs-/Feststellbremskabel
   2. Vordere Klemmmutter

5. Schließen Sie die Abdeckung und befestigen Sie den Halter.

Achten Sie darauf, dass die Riemen richtig gespannt sind, um den ordnungsgemäßen Betrieb der Maschine zu gewährleisten und eine unnötige Abnutzung zu vermeiden. Prüfen Sie die Riemen oft.

1. Lösen Sie die Schrauben, mit denen die Fahrantriebsriemen und Spindeltreibriemenabdeckungen an der rechten Seitenplatte befestigt sind. Nehmen Sie die Riemenabdeckungen ab.

2. Lösen Sie die Befestigungsmutter der Spannscheibe an jeder Spannscheibe und drehen Sie die Spannscheibe nach links weg von der Rückseite jedes Riemens, um die Riemenspannung zu lösen.

3. Nehmen Sie die Riemen ab.

4. Nehmen Sie die Schrauben ab, mit denen die vorderen und hinteren Teile der Differenzialabdeckung am Differenzialgehäuse befestigt sind. Schieben Sie dann die Abdeckungsteile weg, um den Riemen zugänglich zu machen (Bild 43).



   Bild 43

   1. Differenzialabdeckungsteile
   2. Vorderes Kupplungsgehäuse
   3. Rechtes hinteres Lagergehäuse

5. Lösen Sie die Befestigungsmutter der Spannscheibe an der Differenzialspannscheibe und drehen Sie die Spannscheibe nach links weg von der Rückseite jedes Riemens, um die Riemenspannung zu lösen.

6. Nehmen Sie die zwei Schrauben und die Sicherungsmuttern ab, mit denen das vordere Kupplungsgehäuse an der Seitenplatte befestigt ist (Bild 43).

7. Drehen Sie das Gehäuse um 180 Grad, sodass die Unterseite des Gehäuses nach oben zeigt.

8. Nehmen Sie die zwei Schrauben und die Sicherungsmuttern ab, mit denen das rechte hintere Lagergehäuse an der Seitenplatte befestigt ist (Bild 43).

9. Drehen Sie das Gehäuse um 180 Grad, sodass die Unterseite des Gehäuses nach oben zeigt.

10. Entfernen Sie den alten Riemen.

11. Schieben Sie den neuen Riemen über die gedrehten Gehäuseabdeckungen und die Differenzialabdeckungsteile und auf die Differenzialspannscheiben.

12. Achten Sie darauf, dass die Spannscheibe auf der Rückseite des Riemens aufliegt.

13. Drehen Sie beide Gehäuse wieder in die horizontale Position und befestigen sie mit den vorher abgenommenen Schrauben und Muttern an der Seitenplatte.

14. Stellen Sie die Differenzialriemenspannung ein, siehe Einstellen des Differenzialriemens.

15. Stellen Sie die Riemenspannung am Fahrantrieb und Spindelantrieb ein, siehe Einstellen des Treibriemens und Einstellen des Spindeltreibriemens.

16. Bauen Sie die Abdeckungen des Differenzials, des Fahrantriebs und des Spindelantriebs ein.

Führen Sie diese Schritte aus, um das Spiel am Fahrantrieb zu beseitigen:

1. Schieben Sie Fahrantrieb in die Stellung AUSGEKUPPELT.

2. Lösen Sie den Halter, mit dem die Treibriemenabdeckung befestigt ist. Drehen Sie die Abdeckung, um sie zu öffnen (Bild 41).

3. Um das Spiel aus dem Fahrantrieb zu entfernen, lösen Sie die vordere Kontermutter des Bowdenzugs und ziehen Sie die hintere Kontermutter des Bowdenzugs (Bild 44) an, bis das Spiel vollständig entfernt ist.



   Bild 44

   1. Antriebs-Bowdenzug
   2. Klemmmutter des vorderen Zugs
   3. Klemmmutter des hinteren Zugs

4. Ziehen Sie die vordere Klemmmutter an.

5. Schließen Sie die Abdeckung und befestigen Sie den Halter.

6. Prüfen Sie die Funktion des Fahrantriebshebels.

1. Stellen Sie die Maschine auf eine flache, ebene Oberfläche. Am besten ist eine Präzisionsstahlarbeitsplatte geeignet.

2. Legen Sie einen 0,6 x 2,5 cm flachen Stahlstreifen (ungefähr 73,6 cm lang) unter die Spindelmesser. Der Streifen sollte auch an der vorderen Kante des Untermessers anliegen, damit der Untermesserträger nicht auf der Arbeitsfläche aufliegt.

3. Heben Sie die Frontrolle an, so dass nur die hintere Trommel und die Spindel die Oberfläche berühren.

4. Drücken Sie die Maschine über der Spindel nach unten, so dass alle Spindelmesser den Stahlstreifen berühren.

5. Schieben Sie eine Fühlerlehre unter ein Ende der Trommel (drücken Sie weiterhin auf die Spindel). Prüfen Sie dann das andere Ende der Trommel.

   Note: Wenn der Abstand zwischen der Trommel und der Arbeitsfläche an einem Ende mehr als 0,25 mm beträgt, stellen Sie die Trommel ein (gehen Sie auf Schritt 6). Wenn der Abstand unter 0,25 mm liegt, müssen Sie keine Einstellung vornehmen.

6. Nehmen Sie die hintere Riemenabdeckung rechts an der Maschine ab (Bild 45).



   Bild 45

   1. Abdeckung Treibriemen

7. Drehen Sie die Antriebsscheibe, bis die Löcher mit den vier Bundscheiben des Rollenlagers ausgerichtet sind (Bild 46).



   Bild 46

   1. Antriebsriemenscheibe
   2. 4 Löcher
   3. Spannscheibe

8. Lösen Sie die vier Rollenlagerschrauben und die Schraube, mit der die Spannscheibe befestigt ist.

9. Heben Sie die rechte Seite der Rolle an oder senken sie ab, bis der Abstand geringer als 0,25 mm ist.

10. Ziehen Sie die Rollenlagerschrauben an.

11. Stellen Sie die Riemenspannung ein, und ziehen Sie die Befestigungsschraube der Spannscheibe an (Bild 46).

Nach dem Schleifen, Läppen oder Zerlegen des Untermessers muss dieses auf die Schneideinheit eingestellt werden. Diese Vorgehensweise ist keine tägliche Einstellung.

1. Parken Sie die Maschine auf einer flachen, ebenen Arbeitsfläche.

2. Kippen Sie die Maschine auf dem Holm nach hinten, damit das Untermesser und die Spindel zugänglich sind.

   Important: Kippen Sie die Maschine nicht in einem Winkel größer als 25°. Kippen der Maschine über 25° hinaus führt zum Austritt von Öl in den Brennraum und/oder zum Austritt von Kraftstoff aus dem Tankdeckel.

3. Drehen Sie die Spindel so, dass ein Messer die Untermesserkante zwischen den Köpfen der ersten und zweiten Untermesserschraube an der rechten Seite der Schneideinheit überquert (Bild 47).



   Bild 47

   1. Einstellschraube des Untermesserträgers

4. Drehen Sie die Spindel so, dass ein Messer die Untermesserkante zwischen den Köpfen der ersten und zweiten Untermesserschraube an der rechten Seite der Schneideinheit überquert.

5. Legen Sie die Beilagscheibe (0,05 mm) zwischen das markierte Messer und die Untermesserkante an der Stelle, an der das Messer die Untermesserkante überquert.

6. Drehen Sie die Einstellschraube des rechten Untermesserträgers, bis Sie einen leichten Druck (d. h. Widerstand) an der Beilagscheibe spüren, indem Sie sie von einer zur anderen Seite verschieben (Bild 47).

7. Entfernen Sie die Beilagscheibe.

8. Drehen Sie für die linke Seite der Schneideinheit die Spindel langsam, sodass das nächstgelegene Messer die Untermesserkante zwischen den Köpfen der ersten und zweiten Schraube überquert.

9. Wiederholen Sie die Schritte 4 bis 7 an der linken Seite des Mähwerks und an der Einstellschraube des linken Untermesserträgers.

10. Wiederholen Sie die Schritte 5 bis 7, bis Sie an denselben Kontaktpunkten einen leichten Widerstand an der rechten und linke Seite der Schneideinheit erhalten.

11. Drehen Sie die Einstellschraube jedes Untermesserträgers um drei Klicks nach rechts, um leichten Kontakt zwischen der Spindel und dem Untermesser zu erhalten.

    Note: Bei jedem Klick der Einstellschraube des Untermesserträgers wird das Untermesser um 0,018 mm bewegt. Bei einer Drehung nach rechts wird die Untermesserkante näher zur Spindel bewegt, und bei einer Drehung nach links wird die Untermesserkante von der Spindel weg bewegt.

12. Testen Sie die Schnittleistung, indem Sie einen langen Streifen des Schnittleistungspapiers senkrecht zum Untermesser zwischen die Spindel und das Untermesser legen (Bild 48). Drehen Sie die Spindel langsam vorwärts; das Papier sollte geschnitten werden.



    Bild 48

    Note: Wenn ein zu großer Kontakt bzw. Spindelwiderstand besteht, müssen Sie entweder läppen, die Vorderseite des Untermessers erneuern oder die Schneideinheit nachschleifen, um die für einen präzisen Schnitt erforderlichen scharfen Kanten zu erhalten.

1. Achten Sie darauf, dass die Heckrolle nivelliert ist und dass der Kontakt zwischen Untermesser und Spindel den Vorgaben entspricht. Kippen Sie die Maschine auf dem Holm nach hinten, damit die Front- und Heckrolle und das Untermesser zugänglich sind.

   Important: Kippen Sie die Maschine nicht in einem Winkel größer als 25°. Kippen der Maschine über 25° hinaus führt zum Austritt von Öl in den Brennraum und/oder zum Austritt von Kraftstoff aus dem Tankdeckel.

2. Lösen Sie die Sicherungsmuttern, die die Schnitthöheneinstellarme zur Schnitthöheneinstellhalterungen festlegen (Bild 49).



   Bild 49

   1. Schnitthöhenarm
   2. Schnitthöheneinstellhalterung
   3. Sicherungsmutter
   4. Einstellschraube

3. Lösen Sie die Mutter an der Messlehre (Bild 50) und stellen Sie die Einstellschraube auf die gewünschte Schnitthöhe ein. Der Abstand zwischen dem unteren Ende des Schraubenkopfs und der Stirnseite der Messlehre ist die Schnitthöhe.



   Bild 50

   1. Messlehre
   2. Höhenstellschraube
   3. Mutter

4. Haken Sie den Schraubenkopf an die Schnittkante des Untermessers ein, und stützen Sie das hintere Ende der Leiste auf der Heckrolle ab (Bild 51).



   Bild 51

5. Drehen Sie die Einstellschraube, bis die Rolle vorne die Messlehre berührt.

6. Stellen Sie beide Enden der Rolle ein, bis die ganze Rolle parallel zum Untermesser ist.

   Important: Bei einer richtigen Einstellung berühren die Front- und Heckrolle die Messlehre, und die Schraube ist mit dem Untermesser bündig. Dies gewährleistet eine identische Schnitthöhe an beiden Seiten des Untermessers.

7. Ziehen Sie die Muttern an, um die Einstellung beizubehalten.

   Important: Achten Sie darauf, dass die Rollenstützen nach hinten positioniert sind (die näher an der Spindel gelegene Rolle), um unebenen Rasen nicht zu skalpieren.

   Note: Die Frontrolle hat drei Stellungen (Bild 52), abhängig vom Einsatz und den Anforderungen des Benutzers.

   • Verwenden Sie die vordere Position, wenn ein Groomer eingebaut ist.

   • Verwenden Sie die mittlere Position ohne einen Groomer.

   • Verwenden Sie die dritte Position bei extrem unebenen Rasen.



   Bild 52

Stellen Sie das Schutzblech ein, damit das Schnittgut ordnungsgemäß in den Grasfangkorb ausgeworfen wird.

1. Messen Sie den Abstand zwischen dem oberen Ende der vorderen Stützstange und der vorderen Lippe des Schutzblechs an jedem Ende der Schneideinheit (Bild 53).



   Bild 53

   1. Stützstange
   2. Schutzblech

2. Die Höhe des Schutzblechs von der Stützstange sollte in normalen Bedingungen 10 cm betragen. Lösen Sie die Schrauben und Muttern, mit denen jedes Ende des Schutzblechs an der Seitenplatte befestigt ist. Stellen Sie dann das Schutzblech auf die richtige Höhe ein.

3. Ziehen Sie die Befestigungen an.

   Note: Das Schutzblech kann für trockenere Grünflächenbedingungen (Schnittgut fliegt oben über den Grasfangkorb hinaus) abgesenkt oder für sehr nasse Bedingungen (Schnittgutablagerung hinten am Grasfangkorb) angehoben werden.

Stellen Sie die Schnittleiste so ein, dass Schnittgut sauber aus dem Spindelbereich ausgeworfen wird.

1. Lockern Sie die Schrauben, mit denen die obere Leiste an der Schneideinheit befestigt ist (Bild 54).



   Bild 54

   1. Schnittleiste

2. Führen Sie eine Fühlerlehre (1,5 mm) zwischen Spindeloberseite und Leiste ein und ziehen Sie die Schrauben an.

3. Achten Sie darauf, dass Leiste und Spindel über die gesamte Spindellänge den gleichen Abstand voneinander haben.

   Note: Die Leiste kann an geänderte Rasenbedingungen angepasst werden. Bei sehr nassem Gras sollte der Abstand der Leiste von der Spindel kleiner ausfallen. Umgekehrt sollte die Leiste bei trockenen Einsatzbedingungen in größerem Abstand zur Spindel befestigt werden. Für optimale Leistung sollte die Leiste parallel zur Spindel sein. Stellen Sie die Leiste ein, wenn Sie die Schutzblechhöhe ändern oder die Spindel an einer Spindelschleifmaschine schärfen.

Prüfen Sie die linken Befestigungsohren des Untermesserträgers, um zu ermitteln, ob es sich um einen normalen oder aggressiven Untermesserträger handelt. Ein normaler Untermesserträger hat abgerundete Befestigungsohren. Ein aggressiver Untermesserträger hat eine Kerbe in den Befestigungsohren (Bild 55).

Bild 55

1. Normaler Untermesserträger
2. Aggressiver Untermesserträger

1. Nehmen Sie die Schraube in der rechten Spindelantriebsabdeckung ab (Bild 58).



   Bild 58

   1. Abdeckungsschraube

2. Setzen Sie eine Sockelverlängerungsstange (½"), die an die Läppmaschine angeschlossen ist, in das rechteckige Loch in der Mitte der Spindelriemenscheibe ein.

3. Läppen Sie gemäß der Schritte, die in der Toro Anleitung Schärfen von Spindel-Sichelmähern, Formular-Nr. 80-300 PT“, beschrieben ist.

   Gefahr

   Kontakt mit den Spindeln oder anderen beweglichen Teilen kann zu Verletzungen führen.

   • Halten Sie beim Läppen der Spindel einen Abstand.

   • Läppen Sie nie mit einer Bürste mit einem kurzen Handgriff. Bestellnummer 29-9100, Bürstensatz, komplett oder einzelne Teile davon erhalten Sie vom örtlichen offiziellen Toro Vertragshändler.

   Note: Um eine noch bessere Schnittkante zu erzielen, feilen Sie nach dem Läppen die Vorderseite des Untermessers. Auf diese Weise werden Grate oder raue Kanten beseitigt, die sich möglicherweise an der Schnittkante gebildet haben.

4. Setzen Sie nach Abschluss des Vorgangs die Schraube in die Abdeckung.
