Kit di montaggio del pianale di carico con scarico manuale

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Spegnete il motore e togliete la chiave.

4. Scaricate completamente il pianale.

5. Accertatevi che la sponda posteriore sia chiusa.

6. Capovolgete il nuovo pianale di carico a terra, accanto alla macchina.

   Note: Proteggete il pianale di carico posizionando del cartone o un telo tra il pianale e il terreno.

Peso del pianale di carico: circa 57 kg

1. Sollevate la leva del dispositivo di fermo sul lato vicino all'angolo anteriore del pianale di carico e sollevate completamente il pianale stesso (Figura 1).



   Figura 1

   1. Leva del dispositivo di fermo

2. Fissate il pianale di carico tirando l'asta di supporto nell'arresto posteriore all'estremità della fessura che si trova nel telaio a sinistra della macchina (Figura 2).

   Note: Per le macchine dotate di bullone sulla staffa dell'asta di supporto, tirate l'asta di supporto nell'arresto posteriore all'estremità della fessura nella staffa.



   Figura 2

   1. Fessura di arresto
   2. Asta di supporto

3. Collegate l'attrezzatura di sollevamento alle estremità anteriore e posteriore del pianale di carico.

   Note: Sollevate l'attrezzatura di sollevamento collegata all’estremità anteriore del pianale fino a quando la parte anteriore del pianale stesso non è supportata.

4. Rimuovete i 2 bulloni a testa flangiata (5/16" x ¾") e i 2 dadi scanalati (5/16") che fissano la staffa dell’asta di supporto e l'estremità superiore dell'asta di supporto al pianale (Figura 3).



   Figura 3

   1. Bullone a testa flangiata (5/16" x ¾")
   2. Staffa dell’asta di supporto superiore
   3. Asta di supporto
   4. Vite esagonale a testa rondella (5/16" x ¾")
   5. Staffa dell’asta di supporto inferiore

5. Rimuovete le 2 viti esagonali a testa flangiata (5/16" x ¾") e la staffa dell’asta di supporto inferiore che fissano l'estremità inferiore dell'asta di supporto al pianale (Figura 3).

6. Rimuovete l'asta di supporto attraverso il foro della chiavetta all'estremità anteriore della fessura per l'asta di supporto (Figura 4).

   Note: Scartate la vecchia asta di supporto, la rondella (½") e il dado in gabbia.



   Figura 4

   1. Foro della chiavetta
   2. Rondella (½")
   3. Dado in gabbia
   4. Asta di supporto

7. Abbassate la parte anteriore del pianale.

8. Rimuovete i 4 bulloni a testa flangiata (⅜" x 1") che fissano le staffe con cerniera del pianale di carico al profilato del telaio posteriore della macchina (Figura 5).

   Note: Conservate i bulloni a testa flangiata per il montaggio del nuovo pianale di carico.



   Figura 5

   1. Bulloni a testa flangiata (⅜" x 1")
   2. Staffa con cerniera
   3. Profilato del telaio posteriore

9. Sollevate la leva di fermo del pianale di carico (Figura 1).

10. Sollevate il pianale di carico verso l'alto ed estraetelo dalla macchina (Figura 6).



    Figura 6

11. Ruotate il pianale di carico, capovolgetelo e posatelo a terra.

Parti necessarie per questa operazione:

1. Nel nuovo pianale di carico, allineate i fori di un nuovo blocco di articolazione con gli inserti filettati nel pianale di carico, fissate il blocco con i 2 bulloni a testa flangiata (⅜" x 1½") e serrate i bulloni manualmente (Figura 7).



   Figura 7

   1. Davanti
   2. Blocchi di articolazione
   3. Inserti filettati (pianale di carico)
   4. Bulloni a testa flangiata (⅜" x 1½")
   5. Gruppo della staffa orientabile

2. Inserite l'estremità del tubo del gruppo della staffa orientabile nel blocco di articolazione (Figura 7).

3. Montate l'altro blocco di articolazione sull'altra estremità del tubo della staffa orientabile (Figura 7).

4. Allineate i fori del blocco con gli inserti filettati nel pianale di carico, attaccate il blocco con i 2 bulloni a testa flangiata (⅜" x 1½") e serrate i bulloni manualmente (Figura 7).

5. Serrate i bulloni a testa flangiata a 37 - 45 N∙m.

Parti necessarie per questa operazione:

1. Allineate i fori nel gruppo fermo del kit con l'inserto filettato nel nuovo pianale di carico (Figura 8).



   Figura 8

   1. Gruppo fermo
   2. Inserti filettati (pianale di carico)
   3. Bullone a testa flangiata (5/16" x ¾")

2. Fissate il fermo al pianale di carico con 4 bulloni a testa flangiata (5/16" x ¾"); fate riferimento a Figura 8.

3. Serrate i bulloni a 15 - 17 N∙m.

4. Fate scivolare le impugnature su ciascuna estremità del manubrio del gruppo fermo (Figura 9).



   Figura 9

   1. Stegola della leva (gruppo fermo)
   2. Impugnatura

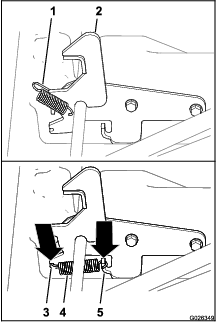

5. Allineate la linguetta lunga di una molla alla sella della molla del gruppo fermo (Figura 10).



   Figura 10

   1. Linguetta lunga (molla)
   2. Gruppo fermo
   3. Sella della molla
   4. Molla
   5. Supporto per molla

6. Collegate la linguetta corta della molla al supporto per molla del fermo (Figura 10).

7. Ripetete i passaggi da 5 a 6 per l'altro supporto e l'altra molla (Figura 10).

Parti necessarie per questa operazione:

1. Inserite la parte lunga dell'asta di supporto attraverso il foro orizzontale da 13 mm nella parte inferiore destra del pianale di carico (Figura 11).



   Figura 11

   1. Rondella (½")
   2. Coppiglia
   3. Foro da 13 mm (pianale di carico)
   4. Asta di supporto (parte lunga)

2. Allineate una rondella (½") sulla parte lunga dell'asta di supporto e fissate l'asta al pianale di carico con una coppiglia (Figura 11).

3. Fissate l'asta di supporto con nastro adesivo al pianale di carico

Parti necessarie per questa operazione:

1. Ruotate il pianale di carico in modo che il gruppo della staffa orientabile e l'asta di supporto siano abbassati.

2. Utilizzando l'attrezzatura di sollevamento nella parte anteriore e posteriore del pianale di carico, sollevate il pianale e allineatelo sul telaio della macchina con il gruppo della staffa orientabile rivolto all'indietro (Figura 12).



   Figura 12

3. Rimuovete il nastro adesivo che fissa l'asta di supporto al pianale di carico che avevate applicato nel passaggio 3 di Montaggio dell'asta di supporto.

4. Regolate l'altezza e la posizione dell'attrezzatura di sollevamento in modo che la gamba corta dell'asta di supporto sia allineata con il foro della chiavetta all'estremità della scanalatura per l'asta di supporto nel profilato del telaio di sinistra o nella staffa dell'asta di supporto (Figura 12).

   Note: Dovrete angolare il pianale di carico con l'attrezzatura di sollevamento per allineare l'asta di supporto con il foro della chiavetta.

5. Utilizzando il modello illustrato nella Figura 13, praticate 2 fori (⅜") nel profilato del telaio di sinistra.



   Figura 13

   1. MD/MDX - 38,18 cm; MDE - 43,26 cm
   2. MD/MDX - 13,46 cm; MDE - 18,54 cm
   3. MD/MDX - 51 mm; MDE - 51 mm

6. Fissate la staffa dell’asta di supporto al profilato del telaio di sinistra utilizzando 2 bulloni a testa flangiata (⅜" x 1") e 2 dadi di bloccaggio (⅜"), come illustrato nella Figura 14.



   Figura 14

   1. Bullone a testa flangiata (⅜" x 1")
   2. Profilato del telaio di sinistra
   3. Staffa dell’asta di supporto
   4. Dado di bloccaggio (⅜")

7. Fate oscillare l'asta di supporto in avanti e inserite la parte corta dell'asta attraverso il foro della chiavetta (Figura 12 e Figura 15).



   Figura 15

   1. Foro della chiavetta (scanalatura dell’asta di supporto)
   2. Asta di supporto

8. Spostate il pianale di carico e l'asta di supporto indietro fino a quando il gruppo della staffa orientabile non è allineato sul profilato del telaio posteriore (Figura 15).

9. Abbassate con cautela il pianale di carico fino a quando i fori nelle staffe orientabili non sono allineati con i fori di montaggio per il pianale di carico nel profilato del telaio posteriore (Figura 16).



   Figura 16

   1. Bulloni a testa flangiata (⅜" x 1")
   2. Staffa con cerniera
   3. Profilato del telaio posteriore

10. Fissate le staffe orientabili al profilato del telaio posteriore con i 4 bulloni a testa flangiata (⅜" x 1") che avete rimosso al passaggio 10; fate riferimento a Figura 16.

11. Serrate i bulloni a testa flangiata a 37 - 45 N∙m.

1. Rilasciate l'asta di supporto del pianale di carico togliendo la parte corta dell'asta dall'arresto posteriore.

2. Abbassate delicatamente la parte anteriore del pianale di carico fino a quando il fermo non entra a contatto con la colonnetta di ancoraggio (Figura 17).

   Note: La colonnetta di ancoraggio deve essere allineata con la porzione a rampa del fermo.



   Figura 17

   1. Fermo
   2. Dado di bloccaggio
   3. Colonnetta di ancoraggio

3. Tirate la leva del fermo del pianale di carico verso l'alto, spingete in basso la parte anteriore del pianale fino a quando non è in sede e rilasciate la leva del fermo.

   Note: Se il fermo del pianale di carico non è regolato correttamente, il pianale vibra verso l'alto e verso il basso mentre guidate. Potete regolare le colonnette di ancoraggio in modo che i fermi blocchino saldamente il pianale al telaio.

4. Allentate il dado di bloccaggio sull'estremità della colonnetta di ancoraggio (Figura 17).

5. Ruotate la colonnetta di ancoraggio in senso orario finché non si trova saldamente contro la sezione di aggancio del fermo (Figura 17).

6. Serrate il dado di bloccaggio a 19,7 - 25,4 N∙m.

7. Ripetete i passaggi da 1 a 3 per il fermo sull'altro lato della macchina.
