Kit de instalação da plataforma de carga com descarga manual

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desligue o motor e retire a chave da ignição.

4. Descarregue completamente a plataforma de carga.

5. Assegure que a porta traseira está fechada.

6. Coloque a nova plataforma de carga virada ao contrário no chão junto da máquina.

   Note: Proteja a plataforma de carga colocando cartão ou lona entre a plataforma e o chão.

Peso da plataforma de carga: Aproximadamente 57 kg

1. Levante a alavanca de bloqueio de cada lado, perto do canto dianteiro da plataforma de carga e levante totalmente a plataforma (Figura 1).



   Figura 1

   1. Alavanca de bloqueio

2. Fixe a plataforma de carga puxando a barra de apoio para o bloqueio traseiro, na extremidade da ranhura que se encontra na estrutura esquerda da máquina (Figura 2).

   Note: Para máquinas com um parafuso na barra de suporte, puxe a barra de apoio para o bloqueio traseiro para o fim da ranhura do suporte.



   Figura 2

   1. Ranhura do entalhe
   2. Barra de apoio

3. Instale o equipamento de elevação nas extremidades frontal e traseira da plataforma de carga.

   Note: Levante o equipamento de elevação na frente da plataforma até que esteja apoiada.

4. Retire os dois parafusos de cabeça flangeada (5/16 x 3/4 pol.) e duas porcas dentadas (5/16) que prendem do suporte da barra de apoio e a extremidade superior da barra de apoio à plataforma (Figura 3).



   Figura 3

   1. Perno com cabeça de flange (5/16 pol. x ¾ pol.)
   2. Suporte superior da barra de apoio
   3. Barra de apoio
   4. Parafuso de cabeça de anilha sextavada (5/16 x 3/4 pol.)
   5. Suporte inferior da barra de apoio

5. Remova os dois parafusos de cabeça de anilha sextavada (5/16 x 3/4 pol.) e suporte inferior da barra de apoio que prende a extremidade inferior da barra de apoio da plataforma (Figura 3).

6. Remova a barra de apoio através do orifício da chave na extremidade frontal da ranhura final da barra (Figura 4).

   Note: Deite fora a barra de apoio antiga, anilha (1/2 pol.) e porca de bloqueio.



   Figura 4

   1. Orifício da chave
   2. Anilha (½ pol.)
   3. Porca de bloqueio
   4. Barra de apoio

7. Desça a frente da plataforma.

8. Remova os quatro parafusos de cabeça flangeada (⅜ pol. x 1 pol.) que fixam os suportes das dobradiças da plataforma de carga ao canal traseiro da estrutura da máquina (Figura 5).

   Note: Guarde os parafusos de cabeça sextavada para a instalação da nova plataforma de carga.



   Figura 5

   1. Parafusos com cabeça sextavada (3/8 x 1 pol.)
   2. Suporte da dobradiça
   3. Canal da estrutura traseira

9. Eleve a alavanca do trinco da plataforma de carga (Figura 1).

10. Levante a plataforma de carga e retire-a da máquina (Figura 6).



    Figura 6

11. Rode a plataforma de carga ao contrário e coloque-a no chão.

Peças necessárias para este passo:

1. Na nova plataforma de carga, alinhe os furos de um novo bloco de articulação às inserções roscadas na plataforma, anexe o bloco com os 2 parafusos de cabeça sextavada (3/8 x 1½ pol.) e aperte os parafusos à mão (Figura 7).



   Figura 7

   1. Para a frente
   2. Blocos de articulação
   3. Inserções roscadas (plataforma de carga)
   4. Parafusos com cabeça flangeada (⅜ pol. x 1½ pol.)
   5. Conjunto do suporte de articulação

2. Insira a extremidade do tubo do conjunto do suporte de articulação no bloco de articulação (Figura 7).

3. Instale o outro bloco de articulação na outra extremidade do tubo do suporte de articulação (Figura 7).

4. Alinhe os furos no bloco às inserções roscadas na plataforma de carga, anexe o bloco com os 2 parafusos de cabeça flangeada (3/8 x 1-1/2 pol.) e aperte os parafusos à mão (Figura 7).

5. Aperte os parafusos de cabeça flangeada com uma força de 37 a 45 N·m.

Peças necessárias para este passo:

1. Alinhe os furos do conjunto do trinco do kit com as inserções roscadas na nova plataforma de carga (Figura 8).



   Figura 8

   1. Conjunto do trinco
   2. Inserções roscadas (plataforma de carga)
   3. Parafuso de cabeça sextavada (5/16 x 3/4 pol.)

2. Instale o trinco na plataforma de carga com os 4 parafusos de cabeça sextavada (5/16 x 3/4 pol.); consulte a Figura 8.

3. Aperte os parafusos com uma força de 15 a 17 N·m.

4. Coloque as pegas manuais em cada extremidade da barra da pega do conjunto do trinco (Figura 9).



   Figura 9

   1. Barra da pega (conjunto do trinco)
   2. Pega manual

5. Alinhe o espigão de uma mola à mola de apoio do conjunto do trinco (Figura 10).



   Figura 10

   1. Espigão (mola)
   2. Conjunto do trinco
   3. Mola de apoio
   4. Mola
   5. Pólo da mola

6. Ligue o espigão mais curto da mola ao pólo da mola do trinco (Figura 10).

7. Repita os passos 5 e 6 para o outro trinco e mola (Figura 10).

Peças necessárias para este passo:

1. Insira a parte mais comprida da barra de apoio através do furo horizontal de 13 mm no lado direito inferior da plataforma de carga (Figura 11).



   Figura 11

   1. Anilha (½ pol.)
   2. Gancho
   3. Furo de 13 mm (plataforma de carga)
   4. Barra de apoio (parte comprida)

2. Alinhe a anilha (1/2 pol.) sob a parte comprida da barra de apoio e fixe a barra à caixa de carga com um gancho (Figura 11).

3. Fixe a barra de apoio apertando-o contra a plataforma

Peças necessárias para este passo:

1. Rode a plataforma de carga para que o conjunto de suporte de articulação e a barra de apoio estejam em baixo.

2. Utilize um equipamento de elevação à frente e atrás da plataforma de carga, eleve a plataforma de carga e alinhe-a sob a estrutura da máquina com o conjunto do suporte da articulação virado para trás (Figura 12)



   Figura 12

3. Remova fita que está segurar a barra de apoio da plataforma de carga que instalou no passo 3 de Instalação da barra de apoio..

4. Ajuste a altura e a posição do equipamento de elevação para que a parte mais curta da barra de apoio esteja alinhada com o orifício da chave na extremidade da ranhura da barra de apoio, no canal da estrutura esquerda ou no suporte da barra de apoio (Figura 12).

   Note: Terá de colocar em ângulo a plataforma de carga com o equipamento de elevação para alinhar a barra de apoio com o orifício da chave.

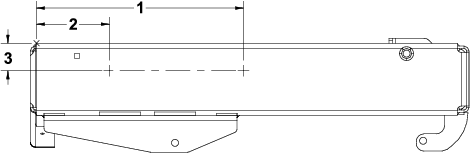

5. Utilizando o modelo mostrado na Figura 13, faça dois furos (3/8 pol.) no canal da estrutura esquerda.



   Figura 13

   1. MD/MDX—38,18 cm; MDE—43,26 cm
   2. MD/MDX—13,46 cm; MDE—18,54 cm
   3. MD/MDX—51 mm; MDE—51 mm

6. Prenda o suporte da barra de apoio ao canal da estrutura esquerda utilizando dois parafusos de cabeça flangeada (3/8 x 1 pol.) e duas porcas de bloqueio (3/8 pol.) como se mostra na Figura 14.



   Figura 14

   1. Parafuso com cabeça flangeada (⅜ pol. x 1 pol.)
   2. Canal da estrutura esquerda
   3. Suporte da barra de apoio
   4. Porca de bloqueio (⅜ pol.)

7. Figura 12Incline a barra de apoio para a frente e insira a parte mais curta através do orifício da chave (e ).Figura 15



   Figura 15

   1. Orifício da chave (ranhura da barra de apoio)
   2. Barra de apoio

8. Mova a plataforma de carga e a barra de apoio para trás até que o conjunto do suporte da articulação fique alinhado sobre o canal da estrutura traseira (Figura 15).

9. Cuidadosamente, baixe a plataforma de carga até que os orifícios nos suportes da articulação alinhem com os orifícios de montagem da plataforma de carga no canal da estrutura traseira (Figura 16).



   Figura 16

   1. Parafusos com cabeça sextavada (3/8 x 1 pol.)
   2. Suporte da dobradiça
   3. Canal da estrutura traseira

10. Instale os suportes de articulação na estrutura traseira com os quatro parafusos flangeados (3/8 x 1 pol.) que removeu no passo 10; consulte a Figura 16.

11. Aperte os parafusos de cabeça flangeada com uma força de 37 a 45 N·m.

1. Solte a barra de apoio da plataforma de carga movendo a parte mais curta para fora do bloqueio traseiro.

2. Suavemente, baixe a frente da plataforma de carga até que o trinco entre em contacto com o perno do trinco (Figura 17).

   Note: O trinco deverá alinhar com a porção do aumento do trinco.



   Figura 17

   1. Trinco
   2. Porca de bloqueio
   3. Perno do trinco

3. Puxe a alavanca do trinco da plataforma de carga, pressione a frente da plataforma de carga até que esteja completamente encaixada e desaperte a alavanca do trinco.

   Note: Se o trinco da plataforma de carga estiver desajustado, a plataforma de carga oscila quando conduz a máquina. Pode ajustar os pernos do trinco para assegurar que os trincos mantêm a plataforma de carga presa no chassis.

4. Desaperte a porca de bloqueio na extremidade do perno do trinco (Figura 17).

5. Rode o perno do trinco no sentido dos ponteiros do relógio até encostar à zona de gancho do trinco (Figura 17).

6. Aperte a porca de bloqueio com 19,7 a 25,4 N·m.

7. Repita os passos 1 a 3 para o trinco do outro lado da máquina.
