安装

准备机器

将机器停在水平地面上。
接合驻车刹车。
关闭发动机。
将火花塞电线从火花塞中拉出；请参阅机器《操作员手册》。

卸下控制面板护罩

从小时表上断开线束接头（图1）。
图1
1. 线束接头
2. 小时表
卸下将控制面板护罩固定到后面板上的螺丝，取下控制面板护罩（图2）。
图2
1. 螺丝
2. 控制面板护罩

安装接近传感器组件和联锁模块

此程序中需要的物件：

接近传感器组件	1
双头螺丝	2
凸缘螺母（¼ 英寸）	2
联锁模块	1
六角头螺栓（⅜ 英寸）	2

安装接近传感器组件

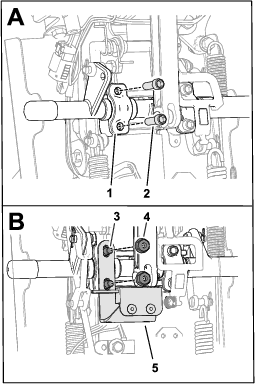

请参阅图3，了解此程序。

g283625

图3

隔片
六角头螺丝
双头螺丝
凸缘螺母（¼ 英寸）
接近传感器组件

从控制轴的隔片上卸下六角头螺丝
用 2 个双头螺丝和 2 个凸缘螺母（¼ 英寸）将接近传感器组件安装到控制轴的隔片上。
上紧螺丝和螺母扭矩至 9～12N∙m。

安装联锁模块

用 2 个六角头螺栓（⅜ 英寸）将联锁模块安装到拉索隔板上（图4）。

g281730

图4

螺丝
联锁模块
拉索隔板

安装线束

此程序中需要的物件：

线束

1

如下所示安装线束：

带 6 插槽接头的线束端：安装到联锁模块。
标有的线束端：安装到接近传感器接头。
标有的线束端：安装到标有连接到联锁模块的机器线束端。

安装控制面板护罩

请参阅卸下控制面板护罩中的力求，了解此程序。

使用先前卸下的螺丝安装控制面板护罩。
将线束接头连接至小时表。

将倒磨旋钮安装到滚刀驱动组件

此程序中需要的物件：

驱动轮毂	1
密封件	1

从滚刀驱动组件的顶部取下栓塞（图5）。
图5
1. 栓塞
卸下将盖子固定到滚刀驱动组件的 3 个螺栓，并取下滚刀驱动盖（图6）。
图6
1. 螺栓
在固定驱动皮带轮不动的同时，从滚刀驱动轴上卸下螺母（图7）。
图7
1. 滚刀驱动轴
2. 皮带轮
3. 螺母
在固定驱动皮带轮不动的同时，将驱动轮毂安装到滚刀驱动轴上（图8）。
图8
1. 滚刀传动轴
2. 张紧轮
3. 驱动轮毂
在固定驱动皮带轮不动的同时，上紧驱动轮毂扭矩至 37~44N⋅m。
润滑滚刀驱动盖的唇边，并将密封件压入盖内（图9）。
图9
1. 唇边
2. 密封件
用在步骤 2 中卸下的螺栓将滚刀盖安装到滚刀驱动组件；请参阅图6。

准备倒磨

此程序中需要的物件：

拨环扣	1
旋钮	1
轴锁架	1
行走轮套件（单独订购；请联系您的 Toro 授权经销商）	1

将火花塞电线插入火花塞；请参阅机器《操作员手册》。
收集剩余的松散零件（如拨环扣、旋钮和轴锁架）和行走轮，以务在倒磨滚刀组中使用。

操作

倒磨滚刀组

准备机器进行倒磨

将支撑架移至行走轮维修位置；请参阅机器《操作员手册》。
注意驱动轮鼓的位置（请参阅机器《操作员手册》），将轴锁架安装到左车轴上，如下所示：
- 将轮鼓设定到低位置：将支架滑到轴上，使较短的插脚朝向机器。
- 将轮鼓设定到高位置：将支架滑到轴上，使较长的插脚朝向机器（如图10 所示）。
图10
1. 左车轴
2. 轴锁架
3. 支撑架
将行走轮安装到右车轮轴和驱动轮毂上；请参阅图11。
图11
1. 行走轮——右车轮轴
2. 旋钮
3. 行走轮——驱动轮毂
从变速箱驱动轴上卸下连接器并调整滚刀驱动组件，以确保车轮接触；请参阅机器《操作员手册》的滚刀组维护部分。
将旋钮安装到驱动轮毂的车轮上（图11）。

执行倒磨作业

危险

接触滚刀或其他活动件可能造成人身伤害。

倒磨时远离滚刀。
倒磨时切勿使用短柄油漆刷。刷子和手柄组件（零件号 29-9100）可向 Toro 授权经销商订购。

启动发动机；请参阅机器《操作员手册》。
按照如下所示接合牵引驱动：
- 配备离合器拨环的机器： 接合离合器拨环并安装拨环扣（图12）。
  图12
  1. 拨环扣
  2. 离合器拨环
- 配备牵引杆套件的机器： 将牵引杆向下移到已接合位置；请参阅套件安装说明。
使用长柄刷将研磨膏涂抹到旋转的滚刀上。
当倒磨操作完成且剪草滚刀不动时，请执行以下步骤：
1. 用锉刀打磨底刀的前面。

  Note: 这将去除刀刃上可能累积的任何毛刺或粗糙刀刃。
2. 拆下拨环扣和轴锁架。
3. 将滚刀驱动组件与变速箱驱动轴对齐，将滚刀驱动连接器安装到驱动轴上；请参阅机器《操作员手册》的滚刀组维护部分。
