Wetset

Greensmaster® 1021 en 1026 maaier

Model No. 04800-Serial No. and Up

Installatie

De machine voorbereiden

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Stel de parkeerrem in werking.

  3. Zet de motor af.

  4. Koppel de bougiekabel af van de bougie; raadpleeg de Gebruikershandleiding van uw machine.

Het bedieningsdeksel verwijderen

  1. Maak de kabelboomaansluiting los van de urenteller (Figuur 1).

    g280735

    Figuur 1

    1. Kabelboomaansluiting
    2. Urenteller

  2. Verwijder het bedieningsdeksel door de schroeven te verwijderen waarmee het bedieningsdeksel is bevestigd aan het achterpaneel (Figuur 2).

    g280734

    Figuur 2

    1. Schroef
    2. Bedieningspaneel

De nabijheidssensor en de vergrendelmodule monteren

Benodigde onderdelen voor deze stap:

Nabijheidssensor1
Dubbelzijdige schroef2
Flensmoer (¼")2
Vergrendelmodule1
Zeskantbout (3/8")2

De nabijheidssensor monteren

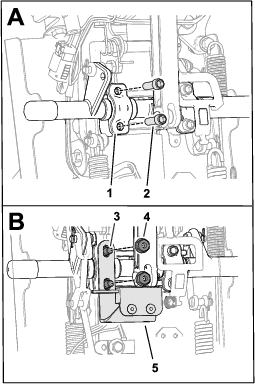

Raadpleeg Figuur 3 voor deze procedure.

g283625

Figuur 3

  1. Afstandsstuk
  2. Inbusschroef
  3. Dubbelzijdige schroef
  4. Flensmoer (¼")
  5. Nabijheidssensor

  1. Verwijder de inbusschroeven van het afstandsstuk op de bedieningsas.

  2. Gebruik twee dubbelzijdige schroeven en 2 flensmoeren (¼") om de nabijheidssensor te monteren op het afstandsstuk op de bedieningsas.

  3. Draai de schroeven en moeren vast met een torsie van 9 tot 12 N·m.

De vergrendelmodule monteren

Gebruik 2 zeskantbouten (3/8 inch) om de vergrendelmodule te monteren aan de kabeldoorvoer (Figuur 4).

g281730

Figuur 4

  1. Schroef
  2. Vergrendelmodule
  3. Kabeldoorvoer

De kabelboom monteren

Benodigde onderdelen voor deze stap:

Kabelboom1

U sluit de kabelboom als volgt aan:

  • Uiteinde van kabelboom met connector met 6 contacten: aansluiten op de vergrendelmodule.

  • Uiteinde van kabelboom met de aanduiding : aansluiten op de connector van de nabijheidssensor.

  • Uiteinde van kabelboom met de aanduiding : aansluiten op het uiteinde van de machinekabelboom met de aanduiding TO INTERLOCK MODULE.

Het bedieningsdeksel monteren

Raadpleeg de afbeeldingen in Het bedieningsdeksel verwijderen voor deze procedure.

  1. Gebruik de eerder verwijderde schroeven om het bedieningsdeksel te monteren.

  2. Sluit de kabelboomaansluiting aan op de urenteller.

De wetknop monteren op de messenkooiaandrijving

Benodigde onderdelen voor deze stap:

Aandrijfspil1
Afdichting1

  1. Verwijder de plug van de bovenkant van de messenkooiaandrijving (Figuur 5).

    g281115

    Figuur 5

    1. Plug

  2. Verwijder de 3 bouten waarmee de kap is bevestigd aan de messenkooiaandrijving en verwijder de kap van de messenkooiaandrijving (Figuur 6).

    g284487

    Figuur 6

    1. Bout

  3. Zorg ervoor dat de aandrijfpoelie niet kan bewegen en verwijder de moer van de aandrijfas van de messenkooi (Figuur 7).

    g284489

    Figuur 7

    1. Aandrijfas van de messenkooi
    2. Poelie
    3. Moer

  4. Zorg ervoor dat de aandrijfpoelie niet kan bewegen en monteer de aandrijfspil op de aandrijfas van de messenkooi (Figuur 8).

    g284490

    Figuur 8

    1. Aandrijfas van de messenkooi
    2. Poelie
    3. Aandrijfspil

  5. Zorg ervoor dat de aandrijfpoelie niet kan bewegen en draai de aandrijfspil vast met een torsie van 37 tot 44 N·m.

  6. Smeer de lip van de kap van de messenkooiaandrijving en druk de afdichting gelijk met de kap (Figuur 9).

    g284488

    Figuur 9

    1. Lip
    2. Afdichting

  7. Monteer de kap op de messenkooiaandrijving met de bouten die u hebt verwijderd in stap 2; raadpleeg Figuur 6.

Het wetten voorbereiden

Benodigde onderdelen voor deze stap:

Palmechanisme van bedieningsstang1
Knop1
Asvergrendelingsbeugel1
Transportwielset (afzonderlijk bestellen; neem contact op met uw erkende Toro verdeler)1

  1. Sluit de bougiekabel aan op de bougie; raadpleeg de Gebruikershandleiding van uw machine.

  2. Verzamel alle resterende losse onderdelen (d.w.z. het palmechanisme van de bedieningsstang, de knop en de asvergrendelingsbeugel) en de transportwielen voor gebruik in De maai-eenheid wetten.

Gebruiksaanwijzing

De maai-eenheid wetten

De machine voorbereiden voor het wetten

  1. Zet de kickstandaard in de ONDERHOUDSSTAND VAN DE TRANSPORTWIELEN; raadpleeg de Gebruikershandleiding van uw machine.

  2. Let op de stand van de tractietrommel (raadpleeg de Gebruikershandleiding van uw machine) en monteer de asvergrendelingsbeugel als volgt aan de linker as:

    • Trommel ingesteld op de LAGE stand: schuif de beugel over de as met het kortere uitsteeksel naar de machine toe gericht.

    • Trommel ingesteld op de HOGE stand: schuif de beugel over de as met het langere uitsteeksel naar de machine toe gericht (zoals getoond in Figuur 10).

    g284739

    Figuur 10

    1. Linker as
    2. Asvergrendelingsbeugel
    3. Kickstandaard

  3. Monteer de transportwielen op de rechter wielas en de aandrijfspil; raadpleeg Figuur 11.

    g283475

    Figuur 11

    1. Transportwiel - rechter wielas
    2. Knop
    3. Transportwiel - aandrijfspil

  4. Verwijder de koppeling van de aandrijfas van de transmissie en stel de messenkooiaandrijving af om ervoor te zorgen dat de wielen contact maken; raadpleeg het hoofdstuk over onderhoud van de maai-eenheid van de Gebruikershandleiding van uw machine.

  5. Monteer de knop over het wiel op de aandrijfspil (Figuur 11).

Een wetklus uitvoeren

Gevaar

‏Contact met de messenkooi of andere bewegende onderdelen kan lichamelijk letsel veroorzaken.

  • Blijf op een afstand van de messenkooi tijdens het wetten.

  • Gebruik bij het wetten geen borstel met een korte steel. Een borstel en steel (onderdeelnr. 29-9100) zijn verkrijgbaar bij uw erkende Toro verdeler.

  1. Start de motor; raadpleeg de Gebruikershandleiding van uw machine.

  2. Schakel de tractieaandrijving als volgt in:

    • Machines uitgerust met de koppelingsstang: schakel de koppelingsstang in en monteer het palmechanisme van de bedieningsstang (Figuur 12).

      g283627

      Figuur 12

      1. Palmechanisme van bedieningsstang
      2. Koppelingsstang

    • Machines uitgerust met de tractiehendelset: zet de tractiehendel naar beneden naar de stand INGESCHAKELD; raadpleeg de Montage-instructies van de set.

  3. Gebruik een borstel met lange steel om wetpasta aan te brengen op de roterende messenkooi.

  4. Als u klaar bent met wetten en de messenkooi beweegt niet, moet u als volgt te werk gaan:

    1. Vijl de voorkant van het ondermes bij.

      Note: Hiermee verwijdert u bramen of ruwe randen die kunnen zijn ontstaan op de snijrand.

    2. Verwijder het palmechanisme van de bedieningsstang en de asvergrendelingsbeugel.

    3. Lijn de aandrijving van de messenkooi uit met de aandrijfas van de transmissie en monteer de koppeling van de messenkooiaandrijving aan de aandrijfas; raadpleeg het hoofdstuk over onderhoud van de maai-eenheid van de Gebruikershandleiding van uw machine.
