Kit lappatura

Tosaerba Greensmaster® 1021 o 1026

Model No. 04800-Serial No. and Up

Installazione

Preparazione della macchina

  1. Parcheggiate la macchina su terreno pianeggiante.

  2. Inserite il freno di stazionamento.

  3. Spegnete il motore.

  4. Rimuovete il cappellotto dalla candela; fate riferimento al Manuale dell’operatore della vostra macchina.

Rimozione della copertura del quadro di comando

  1. Scollegate il connettore del cablaggio preassemblato dal contaore (Figura 1).

    g280735

    Figura 1

    1. Connettore del cablaggio preassemblato
    2. Contaore

  2. Rimuovete la copertura del quadro di comando togliendo le viti che fissano la copertura al pannello posteriore (Figura 2).

    g280734

    Figura 2

    1. Vite
    2. Copertura del quadro di comando

Montaggio del gruppo sensore di prossimità e del modulo di interblocco

Parti necessarie per questa operazione:

Gruppo sensore di prossimità1
Vite a doppia estremità2
Dado flangiato (¼")2
Modulo di interblocco1
Bullone a testa esagonale (ā…œ")2

Montaggio del gruppo sensore di prossimità

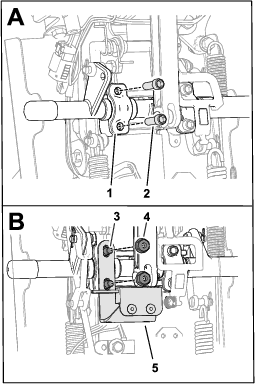

Fate riferimento alla Figura 3 per questa procedura.

g283625

Figura 3

  1. Distanziale
  2. Vite a testa incassata
  3. Vite a doppia estremità
  4. Dado flangiato (¼")
  5. Gruppo sensore di prossimità

  1. Rimuovete le viti a testa incassata dal distanziale sull’albero di comando

  2. Utilizzate 2 viti a doppia estremità e 2 dadi flangiati (¼") per montare il gruppo sensore di prossimità sul distanziale sull’albero di comando.

  3. Serrate le viti e i dadi a 9 - 12 Nāˆ™m.

Montaggio del modulo di interblocco

Utilizzate 2 bulloni a testa esagonale (ā…œ") per montare il modulo di interblocco sul diaframma del cavo (Figura 4).

g281730

Figura 4

  1. Vite
  2. Modulo di interblocco
  3. Diaframma del cavo

Montaggio del cablaggio preassemblato

Parti necessarie per questa operazione:

Cablaggio preassemblato1

Montate il cablaggio preassemblato come segue:

  • Estremità del cablaggio preassemblato con connettore a 6 prese: montate sul modulo di interblocco.

  • Estremità del cablaggio preassemblato indicata come (Interruttore di trazione): montate sul connettore del sensore di prossimità.

  • Estremità del cablaggio preassemblato indicata come (Al cablaggio principale): montate sull’estremità del cablaggio preassemblato della macchina indicata come TO INTERLOCK MODULE (Al modulo di interblocco).

Montaggio della copertura del quadro di comando

Fate riferimento alle illustrazioni in Rimozione della copertura del quadro di comando per questa procedura.

  1. Utilizzate le viti rimosse in precedenza per montare la copertura del quadro di comando.

  2. Collegate il connettore del cablaggio preassemblato al contaore.

Montaggio della manopola di lappatura sul gruppo di trasmissione dei cilindri

Parti necessarie per questa operazione:

Mozzo di trasmissione1
Tenuta1

  1. Rimuovete il tappo dalla parte superiore del gruppo di trasmissione dei cilindri (Figura 5).

    g281115

    Figura 5

    1. Tappo

  2. Rimuovete i 3 bulloni che fissano la copertura al gruppo di trasmissione dei cilindri e rimuovete la copertura di trasmissione dei cilindri (Figura 6).

    g284487

    Figura 6

    1. Bullone

  3. Mentre fissate la puleggia di trasmissione impedendone il movimento, togliete il dado dall’albero di trasmissione dei cilindri (Figura 7).

    g284489

    Figura 7

    1. Albero di trasmissione dei cilindri
    2. Puleggia
    3. Dado

  4. Mentre fissate la puleggia di trasmissione impedendone il movimento, montate il mozzo di trasmissione sull’albero di trasmissione dei cilindri (Figura 8).

    g284490

    Figura 8

    1. Albero di trasmissione dei cilindri
    2. Puleggia
    3. Mozzo di trasmissione

  5. Mentre fissate la puleggia di trasmissione impedendone il movimento, serrate il mozzo di trasmissione a 37 - 44 N⋅m.

  6. Lubrificate il bordo della copertura della trasmissione dei cilindri e premete la tenuta a livello sulla copertura (Figura 9).

    g284488

    Figura 9

    1. Bordo
    2. Tenuta

  7. Montate la copertura sul gruppo di trasmissione dei cilindri con i bulloni rimossi al passaggio 2; fate riferimento a Figura 6.

Preparazione per la lappatura

Parti necessarie per questa operazione:

Fermo della stegola1
Manopola1
Staffa di bloccaggio dell’assale1
Kit ruota di trasferimento (da ordinare a parte; contattate il vostro distributore Toro autorizzato).1

  1. Montate il cappellotto sulla candela; fate riferimento al Manuale dell’operatore della vostra macchina.

  2. Radunate le parti sfuse rimaste (ovvero, il fermo della stegola, la manopola e la staffa di bloccaggio dell’assale) e le ruote di trasferimento per l’uso in Lappatura dell'apparato di taglio.

Funzionamento

Lappatura dell'apparato di taglio

Preparazione della macchina per la lappatura

  1. Spostate il cavalletto in posizione di MANUTENZIONE DELLE RUOTE DI TRASFERIMENTO; fate riferimento al Manuale dell’operatore della vostra macchina.

  2. Prendete nota della posizione del tamburo di trazione (fate riferimento al Manuale dell’operatore della vostra macchina) e montate la staffa di bloccaggio dell’assale sull’albero dell’assale sinistro, nel modo seguente:

    • Tamburo impostato in posizione INFERIORE: fate scorrere la staffa sull’albero con la punta più corta rivolta verso la macchina.

    • Tamburo impostato in posizione SUPERIORE: fate scorrere la staffa sull’albero con la punta più lunga rivolta verso la macchina (come illustrato nella Figura 10).

    g284739

    Figura 10

    1. Albero dell’assale sinistro
    2. Staffa di bloccaggio dell’assale
    3. Cavalletto

  3. Montate le ruote di trasferimento sull’albero della ruota destra e il mozzo di trasmissione; fate riferimento a Figura 11.

    g283475

    Figura 11

    1. Ruote di trasferimento - albero della ruota destra
    2. Manopola
    3. Ruote di trasferimento - mozzo di trasmissione

  4. Rimuovete l’accoppiatore dall’albero di trasmissione e regolate il gruppo di trasmissione dei cilindri per garantire che le ruote facciano contatto; fate riferimento alla sezione di manutenzione degli apparati di taglio del Manuale dell’operatore della vostra macchina.

  5. Montate la manopola sulla ruota sul mozzo di trasmissione (Figura 11).

Esecuzione di un lavoro di lappatura

Pericolo

Il contatto con il cilindro o altre parti in movimento può causare infortuni.

  • Non avvicinatevi al cilindro mentre è in corso la lappatura.

  • Per la lappatura, non usate un pennello dal manico corto. Un gruppo spazzola e maniglia (n. cat. 29-9100) è disponibile presso il vostro distributore Toro autorizzato.

  1. Avviate il motore; fate riferimento al Manuale dell’operatore della vostra macchina.

  2. Innestate la trazione come segue:

    • Macchine dotate di stegola della frizione: innestate la stegola della frizione e montate il fermo della stegola (Figura 12).

      g283627

      Figura 12

      1. Fermo della stegola
      2. Stegola della frizione

    • Macchine dotate di Kit leva di trazione: spostate la leva di trazione verso il basso, in posizione di INNESTO; fate riferimento alle Istruzioni di installazione del kit.

  3. Utilizzate una spazzola a manico lungo per applicare il composto di lappatura sul cilindro rotante.

  4. Quando l’operazione di lappatura è completa e il cilindro di taglio non si muove, effettuate le seguenti fasi:

    1. Passate una lima sulla superficie anteriore della controlama.

      Note: La limatura rimuove possibili sbavature e irregolarità del tagliente.

    2. Rimuovete il fermo della stegola e la staffa di bloccaggio dell’assale.

    3. Allineate il gruppo di trasmissione dei cilindri con l’albero di trasmissione e installate l’accoppiatore della trasmissione dei cilindri sull’albero di trasmissione; fate riferimento alla sezione di manutenzione degli apparati di taglio del Manuale dell’operatore della vostra macchina.
