Zestaw do ostrzenia

Kosiarka Greensmaster® 1021 lub 1026

Model No. 04800-Serial No. and Up

Instalacja

Przygotowanie maszyny

  1. Ustaw maszynę na równym podłożu.

  2. Zaciągnij hamulec postojowy.

  3. Wyłącz silnik.

  4. Odłącz przewód od świecy zapłonowej, patrz instrukcja obsługi maszyny.

Zdejmowanie pokrywy sterowania

  1. Odłącz złącze wiązki przewodów od licznika godzin (Rysunek 1).

    g280735

    Rysunek 1

    1. Złącze wiązki przewodów
    2. Licznik godzin

  2. Zdejmij pokrywę sterowania. W tym celu wykręć śruby mocujące pokrywę sterowania do panelu tylnego (Rysunek 2).

    g280734

    Rysunek 2

    1. Śruba
    2. Pokrywa sterowania

Montaż zespołu czujnika zbliżeniowego i modułu blokady

Części potrzebne do tej procedury:

Zespół czujnika zbliżeniowego1
Śruba dwustronna2
Nakrętka z kołnierzem (¼ cala)2
Moduł blokady1
Śruba z łbem sześciokątnym (⅜ cala)2

Montaż zespołu czujnika zbliżeniowego

Przy tej procedurze należy odnieść się do Rysunek 3.

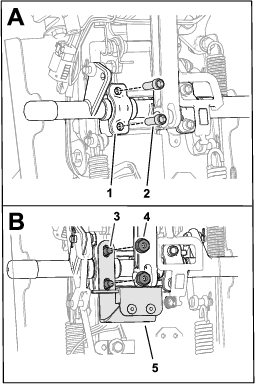

g283625

Rysunek 3

  1. Podkładka dystansowa
  2. Śruba imbusowa
  3. Śruba dwustronna
  4. Nakrętka z kołnierzem (¼ cala)
  5. Zespół czujnika zbliżeniowego

  1. Odkręć śruby imbusowe z podkładki dystansowej na wale sterowania.

  2. Zamocuj zespół czujnika zbliżeniowego na podkładce dystansowej na wale sterowania wykorzystując 2 śruby dwustronne i 2 nakrętki z kołnierzem (¼ cala).

  3. Dokręć śruby i nakrętki z momentem od 9 do 12 N∙m.

Montaż modułu blokady

Zamontuj moduł blokady na ściance kablowej z wykorzystaniem 2 śrub z łbem sześciokątnym (⅜ cala) (Rysunek 4).

g281730

Rysunek 4

  1. Śruba
  2. Moduł blokady
  3. Ścianka kablowa

Montaż wiązki przewodów

Części potrzebne do tej procedury:

Wiązka przewodów1

Zamontuj wiązkę przewodów w następujący sposób:

  • Strona wiązki kablowej zakończona złączem 6-gniazdowym: podłącz do modułu blokady.

  • Strona wiązki kablowej oznaczona : podłącz do złącza czujnika zbliżeniowego.

  • Strona wiązki kablowej oznaczona : podłącz do wiązki kablowej maszyny oznaczonej TO INTERLOCK MODULE.

Montaż pokrywy sterowania

Do tej procedury mają zastosowanie rysunki w Zdejmowanie pokrywy sterowania.

  1. Zamontuj pokrywę sterowania, wykorzystując wykręcone wcześniej śruby.

  2. Podłącz złącze wiązki przewodów do licznika godzin.

Montaż pokrętła ostrzenia na zespole napędu tylnego

Części potrzebne do tej procedury:

Piasta napędowa1
Uszczelka1

  1. Wyjmij zaślepkę z góry zespołu napędu wirnika (Rysunek 5).

    g281115

    Rysunek 5

    1. Zaślepka

  2. Odkręć 3 śruby mocujące pokrywę boczną do zespołu napędu wirnika, a następnie zdejmij pokrywę napędu wirnika (Rysunek 6).

    g284487

    Rysunek 6

    1. Śruba

  3. Zabezpieczywszy napędowe koło pasowe przed poruszeniem się, odkręć nakrętkę z wału napędowego wirnika (Rysunek 7).

    g284489

    Rysunek 7

    1. Wał napędowy wirnika
    2. Koło pasowe
    3. Nakrętka

  4. Zabezpieczywszy napędowe koło pasowe przed poruszeniem się, zamontuj piastę napędową na wale napędowym wirnika (Rysunek 8).

    g284490

    Rysunek 8

    1. Wał napędowy wirnika
    2. Koło pasowe
    3. Piasta napędowa

  5. Zabezpieczywszy napędowe koło pasowe przed poruszeniem się, dokręć piastę napędową z momentem od 37 do 44 N⋅m.

  6. Nasmaruj krawędź pokrywy napędu wirnika i wciśnij uszczelkę w pokrywę (Rysunek 9).

    g284488

    Rysunek 9

    1. Krawędź
    2. Uszczelka

  7. Zamontuj pokrywę na zespole napędu wirnika – wykorzystaj śruby odkręcone w kroku 2; patrz Rysunek 6.

Przygotowania do ostrzenia

Części potrzebne do tej procedury:

Zaczep uchwytu1
Pokrętło1
Wspornik blokady osi1
Zestaw kół transportowych (zamawiany osobno, skontaktuj się z autoryzowanym dystrybutorem firmy Toro)1

  1. Podłącz przewód do świecy zapłonowej, patrz instrukcja obsługi maszyny.

  2. Zbierz pozostałe luźne części (tj. zaczep uchwytu, pokrętło i wspornik blokady osi) oraz koła transportowe do wykorzystania w Ostrzenie jednostki tnącej na obrotach wstecznych.

Działanie

Ostrzenie jednostki tnącej na obrotach wstecznych

Przygotowanie maszyny do ostrzenia

  1. Ustaw podpórkę w położeniu SERWISOWYM Kół TRANSPORTOWYCH, patrz instrukcja obsługi maszyny.

  2. Zapisz położenie bębna jezdnego (patrz instrukcja obsługi maszyny) i zamontuj wspornik blokady osi na wale lewej osi:

    • Bęben ustawiony w położeniu NISKIM: wsuń wspornik nad wałem tak, aby krótszy koniec był skierowany w stronę maszyny.

    • Bęben ustawiony w położeniu WYSOKIM: wsuń wspornik nad wałem tak, aby dłuższy koniec był skierowany w stronę maszyny (jak pokazano na Rysunek 10).

    g284739

    Rysunek 10

    1. Wał lewej osi
    2. Wspornik blokady osi
    3. Podpórka

  3. Zainstaluj koła transportowe na wał prawego koła i piastę napędową, patrz Rysunek 11.

    g283475

    Rysunek 11

    1. Koło transportowe – wał prawego koła
    2. Pokrętło
    3. Koło transportowe – piasta napędowa

  4. Usuń złączkę z wału napędowego przekładni i wyreguluj zespół napędu wirnika, aby upewnić się co do stykania się kół; patrz rozdział poświęcony konserwacji jednostki tnącej w instrukcji obsługi maszyny.

  5. Zamontuj pokrętło na kole na piaście napędowej (Rysunek 11).

Wykonywanie ostrzenia

Niebezpieczeństwo

Kontakt z głowicami tnącymi oraz innymi częściami tnącymi może spowodować obrażenia ciała.

  • Podczas ostrzenia wstecznego trzymaj się z dala od wirnika.

  • Nigdy nie używaj do ostrzenia wstecznego pędzla malarskiego na krótkim uchwycie. U autoryzowanych dystrybutorów firmy Toro można nabyć zespół pędzla i uchwytu (część nr 29-9100).

  1. Uruchom silnik, patrz instrukcja obsługi maszyny.

  2. Załącz napęd jezdny:

    • Maszyny wyposażone w uchwyt sprzęgła: załącz uchwyt sprzęgła i zamocuj zaczep uchwytu (Rysunek 12).

      g283627

      Rysunek 12

      1. Zaczep uchwytu
      2. Uchwyt sprzęgła

    • Maszyny wyposażone w zestaw dźwigni napędu jezdnego: Przesuń dźwignię napędu jezdnego w dół do położenia ZAłąCZONY, patrz instrukcja instalacji zestawu.

  3. Pędzlem o długiej rękojeści nałóż masę szlifierską na obracający się wirnik.

  4. Po ukończeniu ostrzenia i zatrzymaniu się wirnika tnącego:

    1. Przednią krawędź noża dolnego wyrównaj pilnikiem.

      Note: Sprawi to, że usunięte zostaną wszelkie zadziory lub chropowatości krawędzi, które mogły powstać na krawędzi tnącej.

    2. Usuń zaczep uchwytu i wspornik blokady osi.

    3. Ustaw zespół napędu wirnika równo z wałem napędowym przekładni i zamontuj złączkę na wale napędowym; patrz rozdział poświęcony konserwacji jednostki tnącej w instrukcji obsługi maszyny.
