バックラップキット

Greensmaster® 1021, 1026 芝刈り機用

Model No. 04800-Serial No. and Up

取り付け

マシンの準備を行う

  1. 平らな場所に駐車する。

  2. 駐車ブレーキを掛ける。

  3. エンジンを停止する。

  4. 点火プラグから点火コードを外す；各マシンンの オペレーターズマニュアルを参照。

コントロールカバーを外す

  1. アワーメータに接続されているワイヤハーネスを外す（図 1）。

    g280735

    図 1

    1. ワイヤハーネスのコネクタ
    2. アワーメータ

  2. コントロールカバーを後パネルに固定しているねじを外してコントロールカバーを外す（図 2）。

    g280734

    図 2

    1. ねじ
    2. コントロールカバー

近接センサーアセンブリとインタロックモジュールを取り付ける

この作業に必要なパーツ

近接センサーアセンブリ1
ダブルエンドねじ2
フランジナット（1/4"）2
インタロックモジュール1
六角ヘッドボルト（3/8"）2

近接センサーアセンブリを取り付ける

手順については図 3を参照してください。

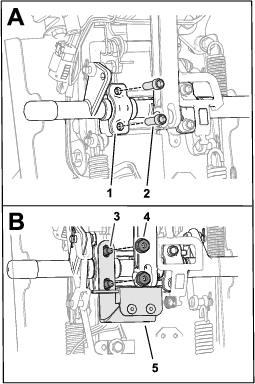

g283625

図 3

  1. スペーサ
  2. ソケットヘッドねじ
  3. ダブルエンドねじ
  4. フランジナット（1/4"）
  5. 近接センサーアセンブリ

  1. コントロールシャフトのスペーサについているソケットヘッドねじを外す。

  2. ダブルエンドねじ（2 本）とフランジナット（1/4"；2 個）を使用して、近接センサーアセンブリをコントロールシャフトのスペーサに取り付ける。

  3. ねじとナットを 9-12 N·m（1.0-1.2 kg.m = 7-9 ft-lb）にトルク締めする。

インタロックモジュールを取り付ける

六角ヘッドボルト（3/8"）2 本で、インタロックモジュールをケーブル用バルクヘッドに取り付ける（図 4）。

g281730

図 4

  1. ねじ
  2. インタロックモジュール
  3. ケーブル用バルクヘッド

ワイヤハーネスを取り付ける

この作業に必要なパーツ

ワイヤハーネス1

ワイヤハーネスを以下のように取り付ける：

  • ワイヤハーネスの端部（6 ソケット側）：インタロックモジュールに接続。

  • ワイヤハーネスの端部（ラベル ）：近接センサーのコネクタに接続。

  • ワイヤハーネスの端部（ラベル ）：マシンのワイヤハーネス（ラベル TO INTERLOCK MODULE に接続。

コントロールカバーを取り付ける

手順についてはコントロールカバーを外すの説明を参照してください。

  1. 先に外したねじを使ってコントロールカバーを取り付ける。

  2. アワーメータにワイヤハーネスを接続する。

リール駆動アセンブリにバックラップ用ノブを取り付ける

この作業に必要なパーツ

駆動ハブ1
シール1

  1. リール駆動アセンブリ上部についているプラグを外す（図 5）。

    g281115

    図 5

    1. プラグ

  2. リール駆動アセンブリにカバーを固定しているボルト（3 本）を外してリール駆動カバーを外す（図 6）。

    g284487

    図 6

    1. ボルト

  3. 駆動プーリが動かないように押さえながら、リール駆動シャフトからナットを外す（図 7）。

    g284489

    図 7

    1. リール駆動シャフト
    2. プーリ
    3. ナット

  4. 駆動プーリが動かないように押さえながら、リール駆動シャフトに駆動ハブを取り付ける（図 8）。

    g284490

    図 8

    1. リール駆動シャフト
    2. プーリ
    3. 駆動ハブ

  5. 駆動プーリが動かないように押さえながら、駆動ハブを 37-44 N⋅m（3.8-4.4 kg.m = 27-32 ft-lb）にトルク締めする。

  6. リール駆動カバーのリップにグリスを塗り、そこにシールを貼りつける。シールがカバーと面一になるようにしっかり押し付けること（図 9）。

    g284488

    図 9

    1. リップ
    2. シール

  7. ステップ2で外したボルトを使用すしてカバーをリール駆動アセンブリに取り付ける；図 6を参照。

バックラップの準備

この作業に必要なパーツ

ベイルキャッチ1
ノブ1
アクスルロックブラケット1
移動走行ホイールキット（別売；弊社代理店にご相談ください）1

  1. 点火プラグに点火コードを取り付ける；各マシンンの オペレーターズマニュアルを参照。

  2. カッティングユニットのバックラップで使用するために、残っている付属部品（ベイルキャッチ、ノブ、アクスルロックブラケット）と移動走行用ホイールを準備する。

運転操作

カッティングユニットのバックラップ

マシン側のバックラップ準備

  1. キックスタンドを移動走行ホイール整備位置にセットする；各マシンのオペレーターズマニュアルを参照。

  2. 走行ドラムの位置を確認（各マシンのオペレーターズマニュアルを参照）して、左アクスルシャフトにアクスルロックブラケットを以下の手順で取り付ける；

    • ドラムが低位置にセットされている場合：ブラケットの短い方の足をマシンに向けてシャフトに取り付ける。

    • ドラムが高位置にセットされている場合：ブラケットの短い方の足をマシンに向けてシャフトに取り付ける（図 10に示すように）。

    g284739

    図 10

    1. 左側アクスルシャフト
    2. アクスルロックブラケット
    3. キックスタンド

  3. 右側アクスルシャフトに移動走行用ホイールと駆動ハブを取り付ける；図 11を参照。

    g283475

    図 11

    1. 移動走行用ホイール：右側アクスルシャフト
    2. ノブ
    3. 移動走行用ホイール：駆動ハブ

  4. トランスミッションの駆動シャフトからカップラを外し、リール駆動アセンブリを調節してホイールが回転するようにする；各マシンのオペレーターズマニュアルのカッティングユニットの保守の章を参照。

  5. 駆動ハブに取り付けたホイールにノブを取り付ける（図 11）。

バックラップの実施

危険

回転しているリールに触れると大けがをする。

  • バックラップ中のリールには、絶対に手や足を近づけないこと。

  • 柄の短いブラシはバックラップに使用しないこと。代理店でブラシ＆ハンドルアセンブリ（P/N 29-9100）を入手することができる。

  1. エンジンを始動する; 各マシンのオペレーターズマニュアルを参照。

  2. 以下の手順で走行操作を行う：

    • クラッチベイル搭載機：クラッチベイルを操作してベイルキャッチを取り付ける（図 12）。

      g283627

      図 12

      1. ベイルキャッチ
      2. クラッチベイル

    • 走行レバーキット搭載機：走行レバーを下げて 入位置にする；キットの取り付け要領書を参照。

  3. 柄の長いブラシを使用して、回転しているリールにラッピングコンパウンドを塗りつける。

  4. バックラップが終了してリールの回転が停止したら、以下を行う。

    1. ベッドナイフの前面に軽くヤスリを掛ける。

      Note: これによりベッドナイフ前端に形成されたバリを取り除きます。このとき刃先を削らないように注意してください。

    2. ベイルクラッチとアクスルロックブラケットを外す。

    3. リール駆動アセンブリを、トランスミッションの駆動シャフトに合わせ、駆動シャフトにリール駆動カップラを取り付ける；各マシンのオペレーターズマニュアルのカッティングユニットの保守の章を参照。
