Slipningssats

Greensmaster® 1021- och 1026-klippare

Model No. 04800-Serial No. and Up

Montering

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Stäng av motorn.

  4. Ta bort tändkabeln från tändstiftet. Läs mer i maskinens bruksanvisning.

Ta bort kontrollådans kåpa

  1. Koppla bort kablagekontakten från timmätaren (Figur 1).

    g280735

    Figur 1

    1. Kablagekontakt
    2. Timmätare

  2. Ta bort kontrollådans kåpa genom att ta bort skruvarna som fäster kontrollådans kåpa på bakpanelen (Figur 2).

    g280734

    Figur 2

    1. Skruv
    2. Kontrollådans kåpa

Montera avståndsgivaren och säkerhetsmodulen

Delar som behövs till detta steg:

Avståndsgivare1
Dubbelsidig skruv2
Flänsmutter (1/4 tum)2
Säkerhetsmodul1
Sexkantskruv (⅜ tum)2

Montera avståndsgivaren

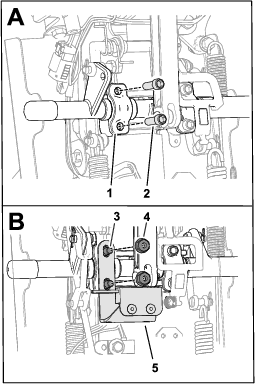

Detta förfarande beskrivs i Figur 3.

g283625

Figur 3

  1. Distansbricka
  2. Insexskruv
  3. Dubbelsidig skruv
  4. Flänsmutter (1/4 tum)
  5. Avståndsgivare

  1. Ta bort insexskruvarna från distansbrickan på reglageaxeln

  2. Använd två dubbelsidiga skruvar och två flänsmuttrar (¼ tum) för att montera avståndsgivaren på distansbrickan på reglageaxeln.

  3. Dra åt skruvarna och muttrarna till 9–12 Nm.

Montera säkerhetsmodulen

Använd två sexkantskruvar (⅜ tum) för att montera säkerhetsmodulen på kabelmotorväggen (Figur 4).

g281730

Figur 4

  1. Skruv
  2. Säkerhetsmodul
  3. Kabelmotorvägg

Montera kablaget

Delar som behövs till detta steg:

Kablage1

Montera kablaget på följande sätt:

  • Kablageänden med kontakten med sex uttag: montera på säkerhetsmodulen.

  • Kablageänden märkt : montera i avståndsgivarens kontakt.

  • Kablageänden märkt : montera till maskinkablageänden märkt TILL SäKERHETSMODUL.

Montera kontrollådans kåpa

Se bilderna i Ta bort kontrollådans kåpa för detta förfarande.

  1. Använd skruvarna som du tog bort tidigare och montera kontrollådans kåpa.

  2. Anslut kablagekontakten till timmätaren.

Montera slipningsreglaget på drivcylindern

Delar som behövs till detta steg:

Drivnav1
Tätning1

  1. Ta bort pluggen från drivcylinderns ovansida (Figur 5).

    g281115

    Figur 5

    1. Plugg

  2. Ta bort de tre skruvarna som fäster kåpan på drivcylindern och ta bort drivcylinderns kåpa (Figur 6).

    g284487

    Figur 6

    1. Skruv

  3. Håll fast drivremskivan så att den inte rör sig och ta bort muttern från cylinderdrivaxeln (Figur 7).

    g284489

    Figur 7

    1. Cylinderdrivaxel
    2. Remskiva
    3. Mutter

  4. Håll fast drivremskivan så att den inte rör sig och montera drivnavet på cylinderdrivaxeln (Figur 8).

    g284490

    Figur 8

    1. Cylinderdrivaxel
    2. Remskiva
    3. Drivnav

  5. Håll fast drivremskivan så att den inte kan röra sig och dra åt drivnavet till 37–44 Nm.

  6. Smörj kanten på drivcylinderns kåpa och tryck på tätningen tills den ligger mot kåpan (Figur 9).

    g284488

    Figur 9

    1. Kant
    2. Tätning

  7. Montera kåpan på drivcylindern med skruvarna som du tog bort i steg 2. Se Figur 6.

Förbereda för slipning

Delar som behövs till detta steg:

Reglagespärr1
Ratt1
Axelspärrens fäste1
Transporthjulsats (beställ separat, kontakta en auktoriserad Toro-återförsäljare)1

  1. Montera tändkabeln till tändstiftet. Läs mer i maskinens bruksanvisning.

  2. Samla ihop de återstående lösa delarna (dvs. reglagespärren, ratten och axelspärrens fäste) och transporthjulen för användning i Slipa klippenheten.

Körning

Slipa klippenheten

Förbereda maskinen för slipning

  1. Flytta stödet till läget förTRANSPORTHJULSERVICE. Se maskinens bruksanvisning.

  2. Notera drivtrummans placering (se maskinens bruksanvisning) och montera axelspärrens fäste på den vänstra axeln på följande sätt:

    • Trumman i det LåGA läget: skjut fästet över axeln med den kortare udden riktad mot maskinen.

    • Trumman i det HöGA läget: skjut fästet över axeln med den längre udden riktad mot maskinen (enligt Figur 10).

    g284739

    Figur 10

    1. Vänster axel
    2. Axelspärrens fäste
    3. Stöd

  3. Montera transporthjulen på höger hjulaxel och drivnavet. Se Figur 11.

    g283475

    Figur 11

    1. Transporthjul – höger hjulaxel
    2. Ratt
    3. Transporthjul – drivnav

  4. Ta bort kopplingen från transmissionens drivaxel och justera drivcylindern för att säkerställa att hjulen har kontakt. Se avsnittet om underhåll av klippenheten i maskinens bruksanvisning.

  5. Montera ratten över hjulet på drivnavet (Figur 11).

Utföra ett slipningsarbete

Fara

Att vidröra cylindrarna eller andra rörliga delar kan orsaka personskador.

  • Kom inte nära cylindern när du slipar.

  • En borste med kort skaft får inte användas vid slipning. En borst- och handtagsenhet (artikelnr 29-9100) finns nu tillgänglig hos auktoriserade Toro-återförsäljare.

  1. Starta motorn. Se maskinens bruksanvisning.

  2. Koppla in drivningen på följande sätt:

    • Maskiner som är utrustade med kopplingsreglage: Koppla in kopplingsreglaget och montera reglagespärren (Figur 12).

      g283627

      Figur 12

      1. Reglagespärr
      2. Kopplingsreglage

    • Maskiner som är utrustade med en hjuldrivningsspaksats: Flytta hjuldrivningsspaken ner till det INKOPPLADE läget. Mer information finns i satsens monteringsanvisningar.

  3. Använd en långskaftad borste för att applicera slippasta på den roterande cylindern.

  4. När slipningen är slutförd och klippcylindern inte längre rör sig utför du följande steg:

    1. Dra en fil över underknivens framsida.

      Note: Detta avlägsnar eventuella grader (”skägg”) eller ojämna kanter som kan uppstå på skäreggen.

    2. Ta bort reglagespärren och axelspärrens fäste.

    3. Rikta in drivcylindern och transmissionens drivaxel mot varandra och montera drivcylinderkopplingen till drivaxeln. Läs mer i avsnittet om underhåll av klippenheten i maskinens bruksanvisning.
