Комплект для заточки обратным вращением

Газонокосилка Greensmaster® 1021 или 1026

Model No. 04800-Serial No. and Up

Монтаж

Подготовка машины

  1. Установите машину на ровной поверхности.

  2. Включите стояночный тормоз.

  3. Выключите двигатель.

  4. Отсоедините провод от свечи зажигания; см. Руководство оператора для вашей машины.

Снятие крышки консоли управления

  1. Отсоедините разъем жгута проводов от счетчика моточасов (Рисунок 1).

    g280735

    Рисунок 1

    1. Разъем жгута проводов
    2. Счетчик моточасов

  2. Снимите крышку консоли управления, удалив винты, которые крепят крышку консоли управления к задней панели (Рисунок 2).

    g280734

    Рисунок 2

    1. Болт
    2. Крышка консоли управления

Установка бесконтактного датчика в сборе и модуля блокировки

Детали, требуемые для этой процедуры:

Бесконтактный датчик в сборе1
Двусторонний винт2
Фланцевая гайка (1/4 дюйма)2
Модуль блокировки1
Болт с шестигранной головкой (⅜ дюйма)2

Установка бесконтактного датчика в сборе

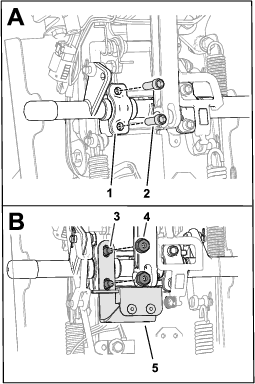

См. Рисунок 3 для выполнения данной процедуры.

g283625

Рисунок 3

  1. Проставка
  2. Винт с внутренним шестигранником
  3. Двусторонний винт
  4. Фланцевая гайка (1/4 дюйма)
  5. Бесконтактный датчик в сборе

  1. Удалите винты с внутренними шестигранниками из проставки на валу управления.

  2. Прикрепите бесконтактный датчик в сборе к проставке на валу управления с помощью двух двусторонних винтов и двух фланцевых гаек (¼ дюйма).

  3. Затяните винты и гайки с моментом от 9 до 12 Н∙м.

Установка модуля блокировки

Установите модуль блокировки на кабельную перегородку с помощью двух болтов с шестигранными головками (⅜ дюйма) (Рисунок 4).

g281730

Рисунок 4

  1. Болт
  2. Модуль блокировки
  3. Кабельная перегородка

Монтаж жгута проводов

Детали, требуемые для этой процедуры:

Жгут проводов1

Установите жгут проводов следующим образом:

  • Конец жгута проводов с 6-гнездовым разъемом: подсоедините к модулю блокировки.

  • Конец жгута проводов c маркировкой подсоедините к разъему бесконтактного датчика.

  • Конец жгута проводов с маркировкой подсоедините к концу жгута проводов машины с маркировкой TO INTERLOCK MODULE (К модулю блокировки).

Установка крышки консоли управления

Для выполнения этой процедуры см. рисунки в разделе Снятие крышки консоли управления.

  1. Используйте ранее снятые винты для установки крышки консоли управления.

  2. Подсоедините разъем жгута проводов к счетчику моточасов.

Установка ручки для заточки обратным вращением на привод барабана в сборе

Детали, требуемые для этой процедуры:

Приводная ступица1
Уплотнение1

  1. Удалите заглушку из верхней части привода барабана в сборе (Рисунок 5).

    g281115

    Рисунок 5

    1. Пробка

  2. Удалите 3 болта крепления крышки к приводу барабана в сборе и снимите эту крышку (Рисунок 6).

    g284487

    Рисунок 6

    1. Болт

  3. Зафиксируйте ведущий шкив для предотвращения его поворота и отверните гайку с вала привода барабана (Рисунок 7).

    g284489

    Рисунок 7

    1. Вал привода барабана
    2. Шкив
    3. Гайка

  4. Зафиксируйте ведущий шкив для предотвращения его поворота и установите приводную ступицу на вал привода барабана (Рисунок 8).

    g284490

    Рисунок 8

    1. Вал привода барабана
    2. Шкив
    3. Приводная ступица

  5. Зафиксируйте ведущий шкив для предотвращения его поворота и затяните приводную ступицу с моментом от 37 до 44 Н∙м.

  6. Смажьте уплотнительную кромку крышки привода барабана и запрессуйте уплотнение в крышку заподлицо (Рисунок 9).

    g284488

    Рисунок 9

    1. Кромка
    2. Уплотнение

  7. Установите крышку на привод барабана в сборе с помощью болтов, снятых при выполнении пункта 2; см. Рисунок 6.

Подготовка к заточке обратным вращением

Детали, требуемые для этой процедуры:

Фиксатор штанги1
Ручка1
Кронштейн блокировки моста1
Комплект ходовых колес (заказывается отдельно; свяжитесь с официальным дистрибьютором компании Toro)1

  1. Подсоедините провод к свече зажигания; см. Руководство оператора для вашей машины.

  2. Соберите все оставшиеся отдельные детали (т.е. фиксатор штанги, ручку и кронштейн блокировки оси) и ходовые колеса, чтобы использовать их при выполнении действий, описанных в разделе Заточка режущего блока обратным вращением.

Эксплуатация

Заточка режущего блока обратным вращением

Подготовка машины к заточке обратным вращением

  1. Переведите откидную опору в положение транспортировка – обслуживание колес; см. Руководство оператора для вашей машины.

  2. Заметьте положение тягового барабана (см. Руководство оператора для вашей машины) и установите кронштейн блокировки моста на вал левого моста следующим образом:

    • Барабан установлен в низкое положение: наденьте кронштейн на вал так, чтобы более короткий крюк был обращен в сторону машины.

    • Барабан установлен в высокое положение: наденьте кронштейн на вал так, чтобы более длинный крюк был обращен в сторону машины (как показано на Рисунок 10).

    g284739

    Рисунок 10

    1. Левый вал моста
    2. Кронштейн блокировки моста
    3. Откидная опора

  3. Установите ходовые колеса на вал правого колеса и приводную ступицу; см. Рисунок 11.

    g283475

    Рисунок 11

    1. Ходовое колесо – правый вал колеса
    2. Ручка
    3. Ходовое колесо – приводная ступица

  4. Снимите соединитель с карданного вала трансмиссии и отрегулируйте привод барабана в сборе так, чтобы между колесами был контакт; см. раздел «Техническое обслуживание режущего блока» в Руководстве оператора для вашей машины.

  5. Установите ручку на колесо, находящееся на приводной ступице (Рисунок 11).

Выполнение заточки обратным вращением

Опасно

Прикосновение к барабану или другим движущимся частям может привести к травме.

  • Держитесь на безопасном расстоянии от барабана при заточке обратным вращением.

  • Никогда не используйте малярную щетку с короткой ручкой при заточке обратным вращением. Щетку с рукояткой в сборе (№ по кат. 29-9100) можно приобрести у официального дистрибьютора компании Toro.

  1. Запустите двигатель, см. Руководство оператора для вашей машины.

  2. Включите тяговый привод следующим образом:

    • Машины, оборудованные штангой муфты сцепления: введите в зацепление штангу муфты сцепления и установите фиксатор штанги (Рисунок 12).

      g283627

      Рисунок 12

      1. Фиксатор штанги
      2. Штанга муфты сцепления

    • Машины, оборудованные комплектом рычага тяги: переведите рычаг тяги вниз в положение включено; см. Инструкцию по установке для комплекта.

  3. Используйте щетку с длинной ручкой, чтобы нанести притирочную пасту на вращающийся барабан.

  4. Когда операция заточки обратным вращением будет завершена и режущий барабан не будет вращаться, выполните следующие действия:

    1. Обработайте напильником переднюю поверхность неподвижного ножа.

      Note: Это позволит удалить все заусенцы или неровные края, которые могут образоваться на режущей кромке.

    2. Снимите фиксатор штанги и кронштейн блокировки моста.

    3. Совместите привод барабана в сборе с карданным валом трансмиссии и установите соединитель привода барабана на карданный вал; см. раздел «Техническое обслуживание режущего блока» в Руководстве оператора для вашей машины.
