Kit de manutenção

Cortador Greensmaster® 1021 ou 1026

Model No. 04800-Serial No. and Up

Instalação

Preparação da máquina

  1. Coloque a máquina numa superfície nivelada.

  2. Engate o travão de estacionamento.

  3. Desligue o motor.

  4. Retire o cabo da vela da vela; consulte o Manual do utilizador da sua máquina.

Retirar a cobertura de controlo

  1. Desligue o conector da cablagem do contador de horas (Figura 1).

    g280735

    Figura 1

    1. Conector da cablagem
    2. Contador de horas

  2. Retire a cobertura de controlo retirando os parafusos que fixam a cobertura de controlo ao painel posterior (Figura 2).

    g280734

    Figura 2

    1. Parafuso
    2. Cobertura de controlo

Instalar o conjunto do sensor de proximidade e o módulo de segurança

Peças necessárias para este passo:

Conjunto do sensor de proximidade1
Parafuso de extremidade dupla2
Porca flangeada (1/4 pol.)2
Módulo de segurança1
Parafuso de cabeça hexagonal (3/8 pol.)2

Instalar o conjunto do sensor de proximidade

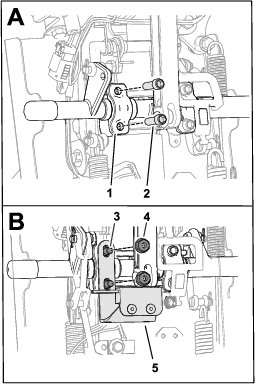

Consulte Figura 3 para obter este procedimento.

g283625

Figura 3

  1. Espaçador
  2. Parafuso com cabeça sextavada
  3. Parafuso de extremidade dupla
  4. Porca flangeada (1/4 pol.)
  5. Conjunto do sensor de proximidade

  1. Retire os parafusos com cabeça sextavada do espaçador no eixo de controlo

  2. Utilize 2 parafusos de extremidade dupla e 2 porcas flangeadas (1/4 pol.) para instalar o conjunto do sensor de proximidade no espaçador no eixo de controlo.

  3. Aperte os parafusos e as porcas com 9 a 12 N·m.

Instalar o módulo de segurança

Utilize 2 parafusos de cabeça hexagonal (3/8 pol.) para instalar o módulo de segurança no anteparo do cabo (Figura 4).

g281730

Figura 4

  1. Parafuso
  2. Módulo de segurança
  3. Anteparo do cabo

Instalar a cablagem

Peças necessárias para este passo:

Cablagem1

Instale a cablagem da seguinte forma:

  • Extremidade da cablagem com o conetor de 6 tomadas: instale no módulo de segurança.

  • Extremidade da cablagem rotulada : instale no conetor do sensor de proximidade.

  • Extremidade da cablagem rotulada : instale na extremidade da cablagem da máquina rotulada PARA O MóDULO DE SEGURANçA.

Instalação da cobertura de controlo

Consulte as ilustrações em Retirar a cobertura de controlo para saber como fazer este procedimento.

  1. Utilize os parafusos anteriormente retirados para instalar a cobertura de controlo.

  2. Ligue o conector da cablagem do contador de horas.

Instalar o manípulo de manutenção no conjunto da transmissão do cilindro

Peças necessárias para este passo:

Terminal da transmissão1
Vedante1

  1. Retire o tampão da parte superior do conjunto da transmissão do cilindro (Figura 5).

    g281115

    Figura 5

    1. Tampão

  2. Retire os 3 parafusos que prendem a cobertura ao conjunto da transmissão do cilindro e retire a cobertura da transmissão do cilindro (Figura 6).

    g284487

    Figura 6

    1. Parafuso

  3. Enquanto segura a polia da transmissão para não se mover, retire a porta do eixo de transmissão do cilindro (Figura 7).

    g284489

    Figura 7

    1. Eixo de transmissão do cilindro
    2. Polia
    3. Porca

  4. Enquanto segura a polia da transmissão para não se mover, instale o terminal da transmissão no eixo de transmissão do cilindro (Figura 8).

    g284490

    Figura 8

    1. Eixo de transmissão do cilindro
    2. Polia
    3. Terminal da transmissão

  5. Enquanto segura a polia da transmissão para não se mover, aperte o terminal da transmissão com 37 a 44 N⋅m.

  6. Lubrifique o rebordo da cobertura da transmissão do cilindro e pressione o vedante para a cobertura (Figura 9).

    g284488

    Figura 9

    1. Rebordo
    2. Vedante

  7. Instale a cobertura no conjunto da transmissão do cilindro com os parafusos que retirou no passo 2; consulte Figura 6.

Preparar a manutenção

Peças necessárias para este passo:

Encaixe da barra1
Manípulo1
Suporto do bloqueio do eixo1
Kit da roda de transporte (encomendar em separado; contacte o distribuidor Toro autorizado)1

  1. Coloque o cabo da vela na vela; consulte o Manual do utilizador da sua máquina.

  2. Reúna as restantes peças soltas (por ex. o encaixe da barra, o manípulo e o suporte do bloqueio do eixo) e as rodas de transporte para utilizar em Retificação da unidade de corte.

Funcionamento

Retificação da unidade de corte

Preparação da máquina para manutenção

  1. Mova o apoio para a posição ASSISTêNCIA à RODA DE TRANSPORTE; consulte o Manual do utilizador da sua máquina.

  2. Atenção que a posição do tambor de tração (consulte o Manual do utilizador da sua máquina) e instale o suporto do bloqueio do eixo no veio do eixo esquerdo da seguinte forma:

    • Tambor posicionado em LOW: deslize o suporte por cima do veio com o braço mais curto voltado para a máquina.

    • Tambor posicionado em HIGH: deslize o suporte por cima do veio com o braço mais comprido voltado para a máquina (como se mostra em Figura 10).

    g284739

    Figura 10

    1. Veio do eixo esquerdo
    2. Suporto do bloqueio do eixo
    3. Apoio

  3. Instale as rodas de transporte no eixo da roda direita e no terminal da transmissão; consulte Figura 11.

    g283475

    Figura 11

    1. Roda de transporte - eixo da roda direita
    2. Manípulo
    3. Roda de transporte - terminal da transmissão

  4. Retire o acoplador do eixo acionador da transmissão e ajuste o conjunto da transmissão do cilindro para assegurar que as rodas estão em contacto; consulte a secção de manutenção da unidade de corte no Manual do utilizador da sua máquina.

  5. Instale o manípulo por cima da roda no terminal da transmissão (Figura 11).

Efetuar um trabalho de manutenção

Perigo

Tocar no cilindro ou noutras peças em movimento pode provocar lesões graves.

  • Afaste-se do cilindro durante a manutenção.

  • Não utilize um pincel de cabo curto para executar a manutenção. Um conjunto de escova e pega (peça n.º 29-9100) está disponível no seu distribuidor autorizado Toro.

  1. Ligue o motor; consulte o Manual do utilizador da sua máquina.

  2. Engate a transmissão da tração da seguinte forma:

    • Máquinas equipadas com a barra da embraiagem: engate a barra da embraiagem e instale o encaixe da barra (Figura 12).

      g283627

      Figura 12

      1. Encaixe da barra
      2. Barra da embraiagem

    • Máquinas equipadas com o Kit de alavanca de tração: Mova a alavanca de tração para baixo para a posição ENGATADA; consulte asInstruções de instalação do kit.

  3. Utilize uma escova de cabo comprido para aplicar composto de polimento no cilindro a rodar.

  4. Quando a operação de manutenção estiver concluída e o cilindro de corte não estiver em movimento, proceda aos seguintes passos:

    1. Passe uma lima na face dianteira da lâmina de corte.

      Note: Assim, reduz imperfeições ou arestas que se possam ter formado no fio de corte.

    2. Retire o encaixe da barra e o suporto do bloqueio do eixo.

    3. Alinhe o conjunto da transmissão do cilindro com o eixo acionador da transmissão e instale o acoplador da transmissão na transmissão; consulte a sesção de manutenção da unidade de corte no Manual do utilizador da sua máquina.
