Kit de autoafilado

Cortacésped Greensmaster® 1021 o 1026

Model No. 04800-Serial No. and Up

Instalación

Preparación de la máquina

  1. Aparque la máquina en una superficie nivelada.

  2. Ponga el freno de estacionamiento.

  3. Pare el motor.

  4. Retire el cable de la bujía; consulte el Manual del operador de la máquina.

Retirada de la cubierta del control

  1. Desconecte el conector del arnés de cables del contador de horas (Figura 1).

    g280735

    Figura 1

    1. Conector del arnés de cables
    2. Contador de horas

  2. Retire la cubierta del control retirando los tornillos que fijan la cubierta al panel posterior (Figura 2).

    g280734

    Figura 2

    1. Tornillo
    2. Cubierta del control

Instalación del conjunto de sensor de proximidad y el módulo de enclavamiento

Piezas necesarias en este paso:

Conjunto de sensor de proximidad1
Tornillo de doble extremo2
Tuerca con arandela prensada (1/4")2
Módulo de enclavamiento1
Perno de cabeza hexagonal (3/8")2

Instalación del conjunto de sensor de proximidad

Consulte la Figura 3 para conocer el procedimiento.

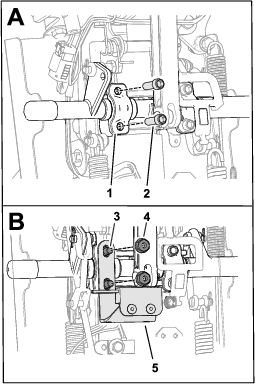

g283625

Figura 3

  1. Espaciador
  2. Tornillo allen
  3. Tornillo de doble extremo
  4. Tuerca con arandela prensada (1/4")
  5. Conjunto de sensor de proximidad

  1. Retire los tornillos allen del espaciador en el eje del control

  2. Utilice 2 tornillos de extremos dobles y 2 tuercas con arandela prensada (1/4") para instalar el conjunto de sensor de proximidad en el espaciador en el eje de control.

  3. Apriete los tornillos y las tuercas a entre 9 y 12 N∙m.

Instalación del módulo de enclavamiento

Utilice 2 pernos de cabeza hexagonal (3/8") para instalar el módulo de enclavamiento en la división del cable (Figura 4).

g281730

Figura 4

  1. Tornillo
  2. Módulo de enclavamiento
  3. División del cable

Instalación del arnés de cables

Piezas necesarias en este paso:

Arnés de cables1

Instale el arnés de cables del siguiente modo:

  • Extremo del arnés de cables con el conector hembra de 6 vías: instalar en el módulo de enclavamiento.

  • Extremo del arnés de cables con la etiqueta : instalar en el conector del sensor de proximidad.

  • Extremo del arnés de cables con la etiqueta : instalar en el extremo del arnés de cables de la máquina con la etiqueta A MóDULO DE ENCLAVAMIENTO.

Instalación de la cubierta de control.

Consulte las ilustraciones en Retirada de la cubierta del control para realizar este procedimiento.

  1. Utilice los tornillos retirados anteriormente para instalar la cubierta de control.

  2. Conecte el conector del arnés de cables en el contador de horas.

Instalación del mando de autoafilado en el conjunto de transmisión del molinete

Piezas necesarias en este paso:

Cubo de transmisión1
Junta1

  1. Retire el tapón de la parte superior del conjunto de transmisión del molinete (Figura 5)

    g281115

    Figura 5

    1. Tapón

  2. Retire los 3 pernos que fijan la cubierta al conjunto de transmisión del molinete y retire la cubierta de la transmisión del molinete (Figura 6).

    g284487

    Figura 6

    1. Perno

  3. Mientras se restringe el movimiento de la polea de transmisión, retire la tuerca del árbol de transmisión del molinete (Figura 7)

    g284489

    Figura 7

    1. Árbol de transmisión del molinete
    2. Polea
    3. Tuerca

  4. Mientras se restringe el movimiento de la polea de transmisión, instale el cubo de transmisión en el árbol de transmisión del molinete (Figura 8)

    g284490

    Figura 8

    1. Árbol de transmisión del molinete
    2. Polea
    3. Cubo de transmisión

  5. Mientras se restringe el movimiento de la polea de transmisión, apriete el cubo de transmisión a entre 37 y 44 N⋅m.

  6. Lubrique el reborde de la cubierta de la transmisión del molinete y presione la junta para que quede enrasada con la cubierta (Figura 9)

    g284488

    Figura 9

    1. Reborde
    2. Junta

  7. Instale la cubierta en el conjunto de transmisión del molinete con los pernos que retiró en el paso 2; consulte la Figura 6.

Preparación para el autoafilado

Piezas necesarias en este paso:

Cierre de barra1
Pomo1
Soporte de bloqueo de eje1
Kit de ruedas de transporte (pedir por separado; póngase en contacto con su distribuidor autorizado Toro)1

  1. Instale el cable en la bujía; consulte el Manual del operador de la máquina.

  2. Recopile las partes sueltas restantes (es decir, el cierre de barra, el pomo y el soporte de bloqueo de eje) y las ruedas de transporte para su uso en Autoafilado de la unidad de corte.

Operación

Autoafilado de la unidad de corte

Preparación de la máquina para el autoafilado

  1. Coloque el caballete en la posición de MANTENIMIENTO DE RUEDAS DE TRANSPORTE; consulte el Manual del operador de la máquina.

  2. Anote la posición del tambor de tracción (consulte el Manual del operador de la máquina) e instale el bloqueo de eje en el eje izquierdo del siguiente modo:

    • Tambor ajustado en la posición BAJA: deslice el soporte sobre el eje con la patilla más corta orientada hacia la máquina.

    • Tambor ajustado en la posición ALTA: deslice el soporte sobre el eje con la patilla más larga orientada hacia la máquina (tal y como se muestra en la Figura 10).

    g284739

    Figura 10

    1. Eje izquierdo
    2. Soporte de bloqueo de eje
    3. Caballete

  3. Instale las ruedas de transporte en el eje derecho y el cubo de transmisión; consulte la Figura 11.

    g283475

    Figura 11

    1. Rueda de transporte – eje de rueda derecha
    2. Pomo
    3. Rueda de transporte – cubo de transmisión

  4. Retire el acoplamiento del árbol de la transmisión y ajuste el conjunto de transmisión del molinete para asegurarse de que las ruedas están en contacto; consulte la sección de mantenimiento de las unidades de corte en el Manual del operador de la máquina.

  5. Instale el pomo sobre la rueda en el eje de transmisión (Figura 11).

Realización de una tarea de autoafilado

Peligro

El contacto con el molinete u otras piezas en movimiento puede causar lesiones personales.

  • Manténgase alejado del molinete durante el afilado.

  • No utilice una brocha de mango corto para el afilado. Se encuentra disponible un conjunto de cepillo y mango (n.º de pieza 29-9100) a través de su distribuidor Toro autorizado.

  1. Arranque el motor; consulte el Manual del operador de la máquina.

  2. Engrane la transmisión de la tracción del siguiente modo:

    • Máquinas equipadas con la barra de embrague: Engrane la barra de embrague e instale el cierre de barra (Figura 12).

      g283627

      Figura 12

      1. Cierre de barra
      2. Barra del embrague

    • Máquinas equipadas con el kit de palanca de tracción: Mueva la palanca de tracción hacia abajo, hasta la posición de ENGRANADO; consulte las Instrucciones de instalación del kit.

  3. Utilice un cepillo de mango largo para aplicar compuesto de autoafilado al molinete que gira.

  4. Una vez finalizada la tarea de autoafilado y el molinete de corte no se esté moviendo, siga estos pasos:

    1. Pase una lima por la parte delantera de la contracuchilla.

      Note: Esto eliminará cualquier rebaba o aspereza que pueda haber aparecido en el filo de corte.

    2. Retire el cierre de barra y el soporte de bloqueo del eje.

    3. Alinee el conjunto de transmisión del molinete con el árbol de transmisión e instale el acoplamiento de la transmisión del molinete en el eje de transmisión; consulte la sección de mantenimiento de las unidades de corte en el Manual del operador de la máquina.
