Baglappesæt

Greensmaster® 1021- eller 1026-plæneklipper

Model No. 04800-Serial No. and Up

Montering

Klargøring af maskinen

  1. Parker maskinen på en plan flade.

  2. Aktiver parkeringsbremsen.

  3. Sluk for motoren.

  4. Fjern tændrørskablet fra tændrøret. Se maskinens betjeningsvejledning.

Afmontering af styringsdækslet

  1. Kobl ledningsnettets stik fra timetælleren (Figur 1).

    g280735

    Figur 1

    1. Ledningsnetstik
    2. Timetæller

  2. Fjern styringsdækslet ved at fjerne de skruer, der fastgør styringsdækslet til bagpanelet (Figur 2).

    g280734

    Figur 2

    1. Skrue
    2. Styringsdæksel

Montering af nærhedssensorenheden og sikkerhedsmodulet

Dele, der skal bruges til dette trin:

Nærhedssensorenhed1
Dobbeltskrue2
Flangemøtrik (1/4 tomme)2
Sikkerhedsmodul1
Sekskantbolt (⅜")2

Montering af nærhedssensorenheden

Se Figur 3 for denne procedure.

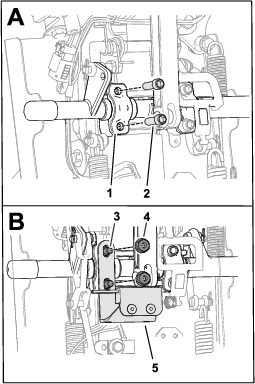

g283625

Figur 3

  1. Afstandsbøsning
  2. Unbrakoskrue
  3. Dobbeltskrue
  4. Flangemøtrik (1/4 tomme)
  5. Nærhedssensorenhed

  1. Fjern unbrakoskruerne fra afstandsbøsningen på styreakslen

  2. Brug 2 dobbeltskruer og 2 flangemøtrikker (¼") til at montere nærhedssensorenheden på afstandsbøsningen på styreakslen.

  3. Tilspænd skruerne og møtrikkerne med et moment på 9 til 12 Nm.

Montering af sikkerhedsmodulet

Brug 2 sekskantbolte (⅜") til at montere sikkerhedsmodulet på kabelpladen (Figur 4).

g281730

Figur 4

  1. Skrue
  2. Sikkerhedsmodul
  3. Kabelplade

Montering af ledningsnettet

Dele, der skal bruges til dette trin:

Ledningsnet1

Monter ledningsnettet på følgende måde:

  • Ende på ledningsnettet, der er forsynet med stikket med 6 sokler: Monter på sikkerhedsmodulet.

  • Ende på ledningsnettet, der er mærket (traktionskontakt): Monter på nærhedssensorstikket.

  • Ende på ledningsnettet, der er mærket (til hovedledningsnet): Monter til den ende på maskinens ledningsnet, der er mærket TO INTERLOCK MODULE (til sikkerhedsmodul).

Montering af styringsdækslet

Denne procedure illustreres i tegningerne i Afmontering af styringsdækslet.

  1. Monter styringsdækslet med de skruer, du fjernede tidligere.

  2. Tilslut ledningsnetstikket til timetælleren.

Montering af baglapningsknappen på knivcylinderdrevet

Dele, der skal bruges til dette trin:

Hjulnav1
Pakning1

  1. Fjern proppen fra toppen af knivcylinderdrevet (Figur 5).

    g281115

    Figur 5

    1. Prop

  2. Fjern de 3 bolte, der fastgør dækslet på knivcylinderdrevet, og afmonter knivcylinderdrevets dæksel (Figur 6).

    g284487

    Figur 6

    1. Bolt

  3. Hold drivremskiven fast, så den ikke bevæger sig, og fjern møtrikken fra knivcylinderdrevets aksel (Figur 7).

    g284489

    Figur 7

    1. Knivcylinderdrevets aksel
    2. Remskive
    3. Møtrik

  4. Hold drivremskiven fast, så den ikke bevæger sig, og monter hjulnavet på knivcylinderdrevets aksel (Figur 8).

    g284490

    Figur 8

    1. Knivcylinderdrevets aksel
    2. Remskive
    3. Hjulnav

  5. Hold drivremskiven fast, så den ikke bevæger sig, og tilspænd hjulnavet med et moment på 37 til 44 Nm.

  6. Smør kanten på knivcylinderens dæksel, og tryk pakningen i dækslet, så pakning og dæksel er i niveau med hinanden (Figur 9).

    g284488

    Figur 9

    1. Kant
    2. Pakning

  7. Monter dækslet på knivcylinderdrevet med de bolte, du fjernede i trin 2. Se Figur 6.

Klargøring til baglapning

Dele, der skal bruges til dette trin:

Bøjlelås1
Knap1
Aksellåsebeslag1
Transporthjulssæt (Bestilles separat. Kontakt din autoriserede Toro-forhandler)1

  1. Monter tændrørskablet på tændrøret. Se maskinens betjeningsvejledning.

  2. Indsaml de resterende løse dele (dvs., bøjlelåsen, knappen og aksellåsebeslaget) og transporthjulene. Disse skal bruges i Baglapning af klippeenheden.

Betjening

Baglapning af klippeenheden

Klargøring af maskinen til baglapning

  1. Skub støttebenet til TRANSPORTHJULENES DRIFTSSTILLING. Se maskinens betjeningsvejledning.

  2. Bemærk traktionstromlens placering (se maskinens betjeningsvejledning), og monter aksellåsebeslaget på venstre drivaksel på følgende måde:

    • Med tromlen i LAV position: Skub beslaget over akslen med den korte spids vendt mod maskinen.

    • Med tromlen i HøJ position: Skub beslaget over akslen med den lange spids vendt mod maskinen (som vist i Figur 10).

    g284739

    Figur 10

    1. Venstre drivaksel
    2. Aksellåsebeslag
    3. Støtteben

  3. Monter transporthjulene på højre hjulaksel og hjulnavet. Se Figur 11.

    g283475

    Figur 11

    1. Transporthjul – højre hjulaksel
    2. Knap
    3. Transporthjul – hjulnav

  4. Fjern koblingsenheden fra transmissionens drivaksel, og juster knivcylinderdrevet for at sikre, at hjulene får kontakt. Se afsnittet om vedligeholdelse af klippeenhederne i maskinens betjeningsvejledning.

  5. Monter grebet over hjulet på hjulnavet (Figur 11).

Udførelse af en baglapning

Fare

Berøring af knivcylinderen eller andre bevægelige dele kan medføre personskader.

  • Hold afstand til knivcylinderen under baglapningen.

  • Der må ikke bruges en kortskaftet børste til baglapning. En børste og håndtagsenhed (delnr. 29-9100) kan fås hos din autoriserede Toro-forhandler.

  1. Start motoren. Se maskinens betjeningsvejledning.

  2. Aktiver traktionsdrevet på følgende måde:

    • Maskiner udstyret med koblingsbøjlen: Indkobl koblingsbøjlen, og monter bøjlelåsen (Figur 12).

      g283627

      Figur 12

      1. Bøjlelås
      2. Koblingsbøjle

    • Maskiner udstyret med traktionshåndtagssættet: Flyt traktionshåndtaget ned til den INDKOBLEDE position. Se sættets monteringsvejledning.

  3. Brug en langskaftet pensel til at påføre lappepasta på den roterende knivcylinder.

  4. Når baglapningen er udført, og knivcylinderen ikke er i bevægelse, skal du udføre følgende trin:

    1. Før en fil hen over forsiden af bundkniven.

      Note: Derved fjernes eventuel grat eller ru kanter, som kan være blevet dannet på skæret.

    2. Fjern bøjlelåsen og aksellåsebeslaget.

    3. Ret knivcylinderdrevet ind efter transmissionens drivaksel, og monter knivcylinderdrevets kobling på drivakslen. Se afsnittet om vedligeholdelse af klippeenhederne i maskinens betjeningsvejledning.
