Läppkit

Mäher der Serie Greensmaster® 1021 oder 1026

Model No. 04800-Serial No. and Up

Installation

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf eine ebene Fläche.

  2. Aktivieren Sie die Feststellbremse.

  3. Stellen Sie den Motor ab.

  4. Entfernen Sie das Zündkerzenkabel von der Zündkerze; siehe Bedienungsanleitung Ihrer Maschine.

Entfernen der Abdeckung der Steuerung

  1. Trennen Sie den Kabelbaum-Steckverbinder vom Betriebsstundenzähler (Bild 1).

    g280735

    Bild 1

    1. Kabelbaum-Steckverbinder
    2. Betriebsstundenzähler

  2. Entfernen Sie die Abdeckung der Steuerung, indem Sie die Schrauben, mit der sie an der hinteren Platte befestigt ist, lösen (Bild 2).

    g280734

    Bild 2

    1. Schraube
    2. Abdeckung der Steuerung

Einbau der Näherungssensorbaugruppe und des Sicherheitsschaltermoduls

Für diesen Arbeitsschritt erforderliche Teile:

Näherungssensorbaugruppe1
Doppelseitige Schraube2
Bundmutter (1/4")2
Sicherheitsschaltermodul1
Sechskantschraube (3/8")2

Einbau der Näherungssensorbaugruppe

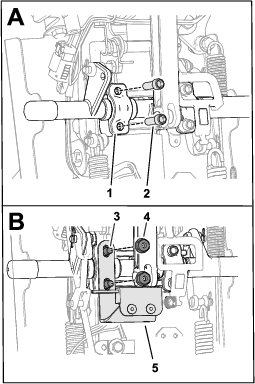

Weitere Informationen zu dieser Vorgehensweise finden Sie auf Bild 3.

g283625

Bild 3

  1. Distanzstück
  2. Sechskantschraube
  3. Doppelseitige Schraube
  4. Bundmutter (1/4")
  5. Näherungssensorbaugruppe

  1. Entfernen Sie die Sechskantschrauben vom Distanzstück auf der Steuerwelle

  2. Verwenden Sie 2 doppelseitige Schrauben und 2 Bundmuttern (1/4"), um die Näherungssensorbaugruppe auf dem Distanzstück auf der Steuerwelle zu installieren.

  3. Ziehen Sie die Schrauben und Muttern auf 9-12 N∙m an.

Einbau des Sicherheitsschaltermoduls

Verwenden Sie zwei Sechskantschrauben (3/8"), um das Sicherheitsschaltermodul auf der Kabelschottverschraubung zu befestigen (Bild 4).

g281730

Bild 4

  1. Schraube
  2. Sicherheitsschaltermodul
  3. Kabelschottverschraubung

Anschließen des Kabelbaums

Für diesen Arbeitsschritt erforderliche Teile:

Kabelbaum1

Schließen Sie den Kabelbaum folgendermaßen an:

  • Kabelbaumende mit 6-Buchsen-Stecker: am Sicherheitsschaltermodul anschließen.

  • Kabelbaumende mit der Kennzeichnung (Fahrantriebsschalter): am Näherungssensor-Steckverbinder anschließen.

  • Kabelbaumende mit der Kennzeichnung (Zum Hauptkabelbaum): am Maschinenkabelbaumende mit der Markierung TO INTERLOCK MODULE (Zum Sicherheitsschaltermodul) anschließen.

Montieren der Abdeckung der Steuerung

Beziehen Sie sich diesbezüglich auf die Abbildungen in Entfernen der Abdeckung der Steuerung.

  1. Verwenden Sie die vorher entfernten Schrauben, um die Abdeckung der Steuerung zu montieren.

  2. Schließen Sie den Kabelbaum-Steckverbinder am Betriebsstundenzähler an.

Läppen-Handrad an der Spindelantriebseinheit installieren

Für diesen Arbeitsschritt erforderliche Teile:

Antriebsnabe1
Dichtung1

  1. Nehmen Sie den Stopfen oben aus der Spindelantriebsbaugruppe (Bild 5).

    g281115

    Bild 5

    1. Blende

  2. Entfernen Sie die 3 Schrauben, mit welchen die Abdeckung an der Spindelantriebsbaugruppe befestigt ist und nehmen Sie dann die Spindelantriebsabdeckung ab (Bild 6).

    g284487

    Bild 6

    1. Schraube

  3. Halten Sie die Antriebsscheibe fest, damit sie sich nicht drehen kann und nehmen Sie die Mutter von der Spindelantriebswelle ab (Bild 7).

    g284489

    Bild 7

    1. Spindelantriebswelle
    2. Riemenscheibe
    3. Mutter

  4. Halten Sie die Antriebsscheibe fest, damit sie sich nicht drehen kann und montieren Sie die Antriebsnabe auf der Spindelantriebswelle (Bild 8).

    g284490

    Bild 8

    1. Spindelantriebswelle
    2. Riemenscheibe
    3. Antriebsnabe

  5. Halten Sie die Antriebsscheibe fest, damit sie sich nicht drehen kann und ziehen Sie die Antriebsnabe auf 37-44 N⋅m an.

  6. Schmieren Sie die Lippe der Spindelantriebsabdeckung und drücken Sie die Dichtung bündig in die Abdeckung (Bild 9).

    g284488

    Bild 9

    1. Lippe
    2. Dichtung

  7. Montieren Sie die Abdeckung mit den Schrauben, die Sie in Schritt 2 entfernt haben, an die Spindelantriebsbaugruppe; siehe Bild 6.

Läppvorgang vorbereiten

Für diesen Arbeitsschritt erforderliche Teile:

Bügelhalterung1
Handrad1
Achsenverriegelungshalter1
Transportradsatz (separat bestellen; wenden Sie sich an Ihren autorisierten Toro-Vertragshändler)1

  1. Schließen Sie das Zündkerzenkabel an der Zündkerze an; siehe Bedienungsanleitung Ihrer Maschine.

  2. Sammeln Sie die verbleibenden losen Teile (d. h. die Bügelhalterung, das Handrad und den Achsenverriegelungshalter) und die Transporträder zur Verwendung in Läppen der Schneideinheit.

Betrieb

Läppen der Schneideinheit

Vorbereiten der Maschine für den Läppvorgang

  1. Bringen Sie den Ständer in die Position WARTUNG DER TRANSPORTRäDER; siehe Bedienungsanleitung Ihrer Maschine.

  2. Achten Sie auf die Position Ihrer Antriebstrommel (siehe Bedienungsanleitung Ihrer Maschine) und installieren Sie den Achsenverriegelungshalter folgendermaßen auf der linken Achswelle:

    • Trommel in der Position NIEDRIG: schieben Sie den Halter mit dem kürzeren Zinken Richtung Maschine auf die Welle.

    • Trommel in der Position HOCH: schieben Sie den Halter mit dem längeren Zinken Richtung Maschine auf die Welle (wie in Bild 10 dargestellt).

    g284739

    Bild 10

    1. Linke Achswelle
    2. Achsenverriegelungshalter
    3. Ständer

  3. Montieren Sie die Transporträder auf die Welle des rechten Rads und die Antriebsnabe; siehe Bild 11.

    g283475

    Bild 11

    1. Transportrad: Welle des rechten Rads
    2. Handrad
    3. Transportrad: Antriebsnabe

  4. Entfernen Sie die Kupplung aus der Getriebe-Antriebswelle und passen Sie die Spindelantriebsbaugruppe ein, um sicherzustellen, dass sich die Räder berühren; siehe Abschnitt Wartung der Schneideinheit in der Bedienungsanleitung Ihrer Maschine.

  5. Bauen Sie das Handrad über dem Rad auf die Antriebsnabe (Bild 11).

Läppvorgang ausführen

Gefahr

Kontakt mit den Spindeln oder anderen beweglichen Teilen kann zu Verletzungen führen.

  • Halten Sie beim Läppen der Spindel einen Abstand.

  • Läppen Sie nie mit einer Bürste mit einem kurzen Handgriff. Eine Bürstenbaugruppe mit Griff (Teilenummer 29-9100) erhalten Sie bei Ihrem Toro-Vertragshändler.

  1. Starten Sie den Motor; siehe Bedienungsanleitung der Maschine.

  2. Kuppeln Sie den Fahrantrieb folgendermaßen ein:

    • Bei Maschinen mit einem Kupplungsbügel: Kuppeln Sie den Kupplungsbügel ein und bauen Sie die Bügelhalterung ein (Bild 12).

      g283627

      Bild 12

      1. Bügelhalterung
      2. Kupplungsbügel

    • Maschinen mit Fahrantriebshebelkit: Bewegen Sie den Fahrantriebshebel nach unten in die Stellung EINGEKUPPELT; siehe Installationsanleitung des Kits.

  3. Verwenden Sie eine Bürste mit langem Griff, um Läpppaste auf die drehende Spindel aufzutragen.

  4. Nach Abschluss des Läppvorgangs und wenn die Schnittspindel sich nicht mehr dreht, die folgenden Schritte ausführen:

    1. Gehen Sie mit einer Feile über die Vorderseite des Untermessers.

      Note: Auf diese Weise werden Grate oder raue Kanten beseitigt, die sich möglicherweise an der Schnittkante gebildet haben.

    2. Entfernen Sie die Bügelhalterung und den Achsenverriegelungshalter.

    3. Richten Sie die Spindelantriebsbaugruppe auf die Antriebswelle des Getriebes aus und montieren Sie die Kupplung des Spindelantriebs auf die Antriebswelle; siehe Wartungsabschnitt der Schneideinheit in der Bedienungsanleitung Ihrer Maschine.
