Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.
Important: Montera förlängningssatsen för arbetsfordon i Workman GTX-serien på alla arbetsfordon utan förlängt chassi i Workman GTX-serien innan du monterar tillvalssatsen med förlängt flak och satsen med sidoräcken.Installera tillvalssatsen med förlängt flak innan du monterar satsen med sidoräcken på alla arbetsfordon i Workman GTX-serien.Kontakta en auktoriserad Toro-återförsäljare för att få hjälp med reservdelar och service.
Parkera maskinen på en plan yta.
Koppla in parkeringsbromsen.
Stäng av motorn och ta ut nyckeln.
Delar som behövs till detta steg:
Förlängningssats – arbetsfordon i Workman® GTX-serien (tillval) | 1 |
Montera förlängningssatsen (tillval) för Workman GTX-maskiner utan förlängt chassi. Mer information finns i förlängningssatsens monteringsanvisningar.
Delar som behövs till detta steg:
Sats med förlängt flak – arbetsfordon i Workman® GTX-serien (tillval) | 1 |
Montera satsen med förlängt flak (tillval). Mer information finns i satsens monteringsanvisningar.
Note: Montera inte sidostöden (tillval).
Delar som behövs till detta steg:
Flakfäste | 6 |
Stödfyllningsfäste | 6 |
Flänsskruv (5/16 x 2 ½ tum) | 12 |
Flänslåsmutter (5/16 tum) | 12 |
Montera ett stödfyllningsfäste och flakfäste löst med två flänsskruvar (5/16 x 2 ½ tum) och två flänslåsmuttrar (5/16 tum) enligt Figur 3.
Note: Du drar åt muttrarna och skruven i förfarande Montera sidorörspanelerna och den bakre rörpanelen.
Note: Montera inte stödfyllningsfästet i någon av stödfickorna framtill på det förlängda flaket (Figur 4).

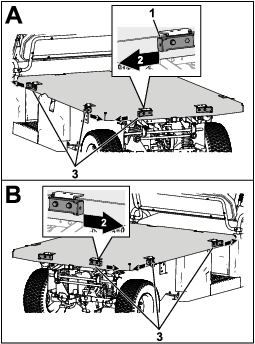

Rikta in den korta flänsen på flakfästet mot hörnet på det förlängda flaket (Figur 2).
Upprepa detta förfarande för de återstående fem stödfickorna på det förlängda flakets sidor och baksida (Figur 2).
Delar som behövs till detta steg:
Rörlock | 16 |
Montera ett rörlock på vart och ett av rörens ändar (Figur 5).
Delar som behövs till detta steg:
Främre rörpanel | 1 |
Flänsskruv (5/16 x 2 ½ tum) | 4 |
Flänslåsmutter (5/16 tum) | 4 |
Rikta in den främre rörpanelens skenor på de två stödfickorna framtill på det förlängda flaket enligt Figur 6.
Montera den främre rörpanelen på det förlängda flaket med fyra flänsskruvar (5/16 x 2 ½ tum) och fyra flänslåsmuttrar (5/16 tum) enligt Figur 7.
Dra åt bultarna och muttrarna till 19,78–25,42 Nm.
Delar som behövs till detta steg:
Sidorörspanel | 2 |
Bakre rörpanel | 1 |
Ansatsskruv | 6 |
Planbricka (5/16 tum) | 12 |
Flänslåsmutter (5/16 tum) | 6 |
Rikta in sidorörspanelen på flakfästena med L-skenans spårförsedda fläns utåt (Figur 8).
Montera sidorörspanelen på panelfästet med en ansatsskruv, två planbrickor (5/16 tum) och en flänslåsmutter (5/16 tum) enligt Figur 9.
Dra åt skruven och muttern för hand.
Upprepa steg 2 på den andra sidan av panelen.
Upprepa steg 2 och 3 för rörpanelen på den andra sidan och den bakre rörpanelen (Figur 10).
Dra åt de tolv skruvarna (5/16 x 2 ½ tum) och tolv flänslåsmuttrarna (5/16 tum) som du monterade i förfarande Montera flaket och stödfästena till 19,78 – 25,42 Nm.

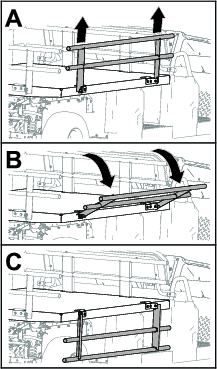

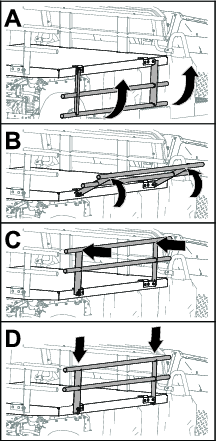

Important: Stäng sidorörspanelerna och den bakre rörpanelen innan du kör maskinen.
