Kontaktorset

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Senk klippeenhetene.

4. Slå av motoren og ta ut nøkkelen.

1. Åpne panseret (Figur 1).



   Figur 1

2. Vri batterifrakoblingsbryteren til AV-stillingen, og ta ut nøkkelen. Se brukerhåndboken for maskinen din.

1. Løsne de to knottene som fester det høyre og venstre sidepanelet til maskinen (Figur 2).



   Figur 2

   Høyre sidepanel vist

   1. Sidepanel
   2. Knotter

2. Fjern sidepanelene fra maskinen (Figur 2).

Note: Maskinen kan ha opptil tre sikringer på sikringsbraketten nærmere den bakre delen av maskinen. For denne prosedyren, fjern 28-V solenoiden under sikringsholderen som vist i Figur 3.

Figur 3

1. Åpne sikringsholderdekselet (Figur 4).

2. Fjern de to ringklemmene fra sikringsholderens venstre pol (Figur 4).



   Figur 4

   1. Sikringsdeksel
   2. Ringklemme – 28V + FUSE
   3. Ringklemme – batterikabel
   4. Mutter
   5. Ledningskontakter (merket COIL + [28V MASTER CONTACTOR] and COIL - [28V MASTER CONTACTOR])

3. Fjern ledningskontaktene (merket COIL + [28V MASTER CONTACTOR] og COIL - [28V MASTER CONTACTOR]) fra solenoiden (Figur 4).

4. Fjern den røde isolatoren og ringklemmen (merket SOLENOID LINE OUT [28V MASTER CONTACTOR]) fra solenoiden (Figur 5).



   Figur 5

   1. Mutter
   2. Ringklemme – SOLENOID LINE OUT [28V MASTER CONTACTOR]
   3. Rød isolator

5. Fjern og kasser startkabelbøylen og isolatoren (Figur 6).



   Figur 6

   1. Muttere
   2. Startkabelbøyle og isolator
   3. Bolt
   4. Solenoide

6. Fjern boltene og mutterne som fester den øvre solenoiden til braketten (Figur 6).

7. Fjern og kasser solenoiden fra braketten (Figur 6).

Deler som er nødvendige for dette trinnet:

1. Bruk to låsebolter og to muttere (¼ tomme) til å feste kontaktorfestet til braketten (Figur 7).



   Figur 7

   1. Låsebolt
   2. Kontaktorfeste
   3. Mutter (¼ tomme)

2. Bruk to flensbolter og to muttere (¼ tomme) til å feste kontaktoren til kontaktorfestet (Figur 8).



   Figur 8

   1. Kontaktor
   2. Flensbolt
   3. Mutter (¼ tomme)

3. Bruk en mutter (5/16 tomme) til å feste kabelenden til hetten som er festet til kontaktoren (Figur 9).



   Figur 9

   1. Mutter (5/16 tomme)
   2. Kabel
   3. Mutter (5/16 tomme)

4. Bruk en mutter (5/16 tomme) til å feste den andre kabelenden til den høyre polen på sikringsholderen (Figur 9).

5. Monter ledningskontakten merket COIL + [28V MASTER CONTACTOR] til den venstre polen på toppen av kontaktoren (Figur 10).



   Figur 10

   1. Ringklemme – 28V + FUSE og ringklemme – batterikabel
   2. Mutter
   3. Ledningskontakt – COIL + [28V MASTER CONTACTOR]
   4. Ledningskontakt – COIL - [28V MASTER CONTACTOR]

6. Monter ledningskontakten merket COIL - [28V MASTER CONTACTOR] til høyre pol på toppen av kontaktoren (Figur 10).

7. Monter ringklemmen merket 28V + FUSE fra maskinledningssatsen til den venstre polen på sikringsholderen (Figur 10).

8. Monter batterikabelens ringklemme til den venstre polen på sikringsholderen, og bruk mutteren du fjernet tidligere til å feste klemmene til polen (Figur 10).

9. Stram mutrene som fester koblingene på sikringsholderens poler til 14 Nm.

10. Monter den røde isolatoren og ringklemmen merket SOLENOID LINE OUT [28V MASTER CONTACTOR] (Figur 11) til den venstre polen på kontaktoren.



    Figur 11

    1. Sikringsholderdeksel
    2. Ringklemme (SOLENOID LINE OUT [28V MASTER CONTACTOR])

11. Stram mutrene som fester koblingene til kontaktorpolene til 5–6 Nm.

12. Lukk dekselet på sikringsholderen (Figur 11) til det smekker skikkelig på plass.

Deler som er nødvendige for dette trinnet:

1. Finn og fjern I-klemmeledningen (den grønne ledningen) på generatoren (Figur 12).



   Figur 12

   1. Mutter
   2. Ringklemme (I-klemmeledning)
   3. I-klemmeledning (grønn ledning)
   4. Generatorpol – fjernfølerklemme
   5. Generatorpol – I-klemme
   6. Generatorpol – R-klemme

2. Klipp av og kast ringklemmen fra ledningen (Figur 12).

3. Fest ledningsdekselet til enden av den klipte, grønne ledningen og krymp (Figur 13).



   Figur 13

   1. Vinyllokk
   2. Ledningsdeksel
   3. Ledningsmerke
   4. Generatorpol – I-klemme
   5. Mutter (M5)

4. Fest ledningsmerket på kabelen (Figur 13).

5. Bruk et kabelfeste til å feste ledningen til ledningssatsen.

6. Fest en mutter (M5) flukt med toppen av generatorpolen (Figur 13).

7. Fest et vinyllokk over generatorpolen (Figur 13).

   Note: Mutteren (M5) bidrar til å feste vinyllokket over polen.

Deler som er nødvendige for dette trinnet:

For maskiner med serienummer 403444961 eller under:

1. Finn sikringsblokken på høyre side av maskinen (Figur 14).



   Figur 14

   1. Diode
   2. Sikringsblokkdeksel
   3. Sikringsblokk

2. Nå sikringsblokken ved å dra sikringsblokken ned fra dekselet (Figur 14).

3. Fjern dioden fra sikringsblokken (Figur 14) og kasser den.

4. Monter sikringsblokken inn i dekselet.

For maskiner med serienummer 403444962 eller nyere:

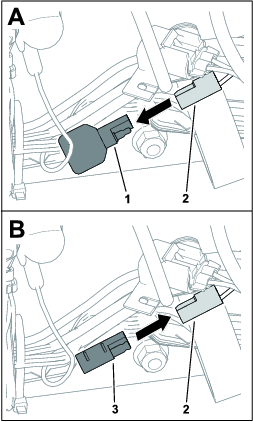

1. Fjern den formede dioden fra kontakten merket P103 på høyre side av maskinen (Figur 15).



   Figur 15

   1. Diode
   2. Kobling – P103
   3. Formet plugg

2. Kasser dioden.

3. Fest den formede pluggen til koblingen (Figur 15).

Deler som er nødvendige for dette trinnet:

Utfør kun denne prosedyren dersom maskinen er utstyrt med et førerhus eller førerhusstrømforsyning (dvs., 2-Pols forlengelsessett for veltebeskyttelse eller strømledningssatssett).

Figur 16 illustrerer sikringene sett fra baksiden av maskinen. For denne prosedyren, skift ut den eksisterende førerhussikringen(100 A) med 60 A-sikringen fra dette settet.

Figur 16

1. 24 V systemsikring (100 A)
2. Førerhussikring (100 A)
3. Plattformsikring (60 A)

1. Åpne dekselet for førerhussikringen (Figur 17).

2. Fjern mutrene fra stengene på sikringsholderen (Figur 17).



   Figur 17

   1. Ringklemme (gul)
   2. Mutter
   3. Sikring
   4. Pol (sikringsholder)

3. Fjern ringklemmen for den gule ledningen til maskinens ledningssats, på sikringsholderens venstre pol (Figur 17).

4. Fjern sikringen (100 A) fra sikringsholderen (Figur 17) og kasser den.

5. Monter sikringen (60 A) til sikringsholderen (Figur 17).

6. Monter ringklemmen for den gule ledningen til maskinens ledningssats, på sikringsholderens venstre pol (Figur 17).

7. Fest de to mutterne til den venstre og høyre polen på sikringsholderen (Figur 17).

8. Stram mutterne til 14 Nm.

9. Lukk dekselet på sikringsholderen til det smekker skikkelig på plass (Figur 18).



   Figur 18

   1. Deksel (sikringsholder)

Deler som er nødvendige for dette trinnet:

1. Fjern eventuelt støv og rusk fra den eksisterende sikringsmerkeoverflaten. Se Figur 19 for merkestedet.



   Figur 19

   1. Kontaktor
   2. Merkeplassering

2. Monter sikringsmerket (delenr. 139–1031) over det eksisterende sikringsmerket (Figur 19).

Vri batterifrakoblingsbryteren til På-stillingen, og ta ut nøkkelen. Se brukerhåndboken for maskinen din.

1. Innrett hullene i sidepanelet med hullene i panelstøttene på maskinen. Se Figur 2 i Fjerne sidepanelene.

2. Monter sidepanelet til maskinen ved hjelp av de to knottene du fjernet i Fjerne sidepanelene.

3. Lukk panseret, og fest det på plass.

Important: Påse at alle ledningene er ført unna eventuelle varme, skarpe, eller bevegelige deler på maskinen.

1. Påse at maskinens programvare oppdateres til nyeste versjon (dvs., Rev K eller nyere).

2. Bruk InfoCenter for å bekrefte at 28 V-systemet og førerhusstrømmen (hvis utstyrt med) lader.

   Note: Du kan fastslå at disse systemene lader ved å veksle til spenningsindikatorer i oppstartsmenyen. Se maskinens Programvareguide.

3. Sjekk at radiator- og hydraulikkjølerviftene fungerer ved å utføre følgende trinn for å kjøre viftedemoen i InfoCenter:

   1. Fra hovedmenyen, velg servicealternativet.

   2. Fra serviceskjermen, velg alternativet for viftedemoen.

   3. Følg instruksene fra InfoCenter for å utføre viftedemoen.
