Adaptersats för lufthammare

Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.

Delar som behövs till detta steg:

Dekal

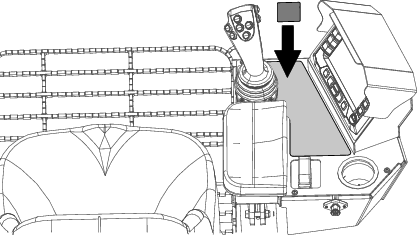

1

Montera dekalen över den befintliga dekalen för höger styrspak.

Delar som behövs till detta steg:

Fäste	1
Klämma	2
Skruv	1
Mutter	1
Reducerare	1
Lock	1

1. Flytta maskinen till ett plant underlag, stäng av motorn, stäng AV bortkopplingsbrytaren för batteriet och ta ut nyckeln.

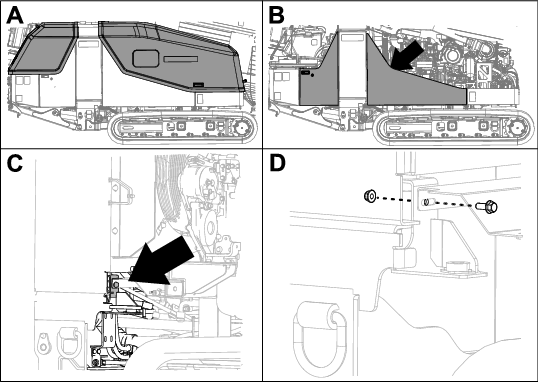

2. Höj de främre och bakre motorhuvarna och avlägsna sidopanelerna (ruta A och B i Figur 2).



   Figur 2

3. Lokalisera området på ramen där du ska installera fästet enligt ruta C i Figur 2.

4. Avlägsna den befintliga skruven och muttern (ruta D i Figur 2).

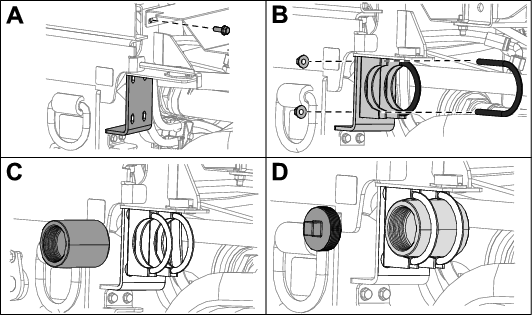

5. Fäst fästet på ramen med en skruv och en mutter (ruta A i Figur 3).



   Figur 3

6. Montera klämenheterna löst på fästet (ruta B i Figur 3).

7. Placera reduceraren i klämmorna, dra åt klämenheterna och sätt i och dra åt locket (ruta C och D i Figur 3).

Delar som behövs till detta steg:

T-stycke	1
Adapterkoppling	1
Kulventil	1
Rak koppling	1
Slang	1
Bygelkablage	1

Note: Fäst tejp med non-stick-beläggning på alla rörkopplingsanslutningar.

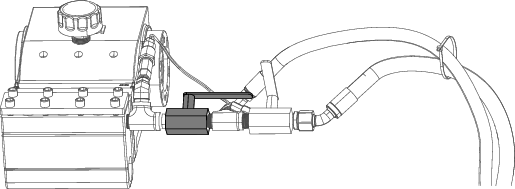

1. Lokalisera borrvätskepumpens befintliga komponenter (Figur 4).



   Figur 4

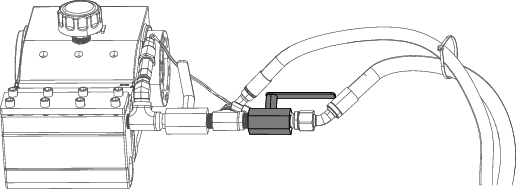

2. Koppla loss borrvätskepumpens befintliga komponenter (ruta A i Figur 5).

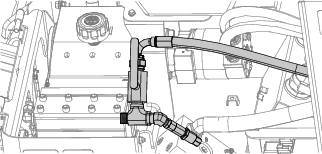

   Figur 5

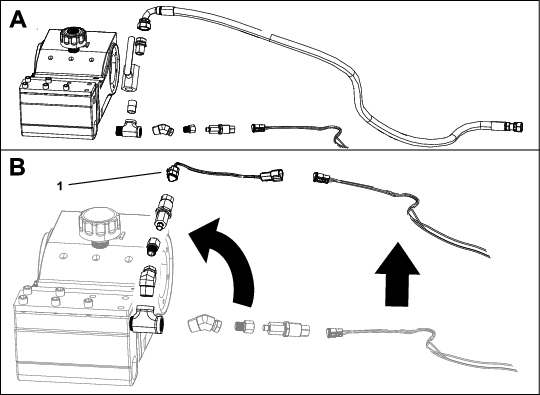

   1. Bygelkablage

3. Flytta komponenterna på T-stycket från sidan till ovansidan på T-stycket (ruta B i Figur 5).

4. Montera bygelkablaget till kablaget som du tog bort tidigare (ruta B i Figur 5).

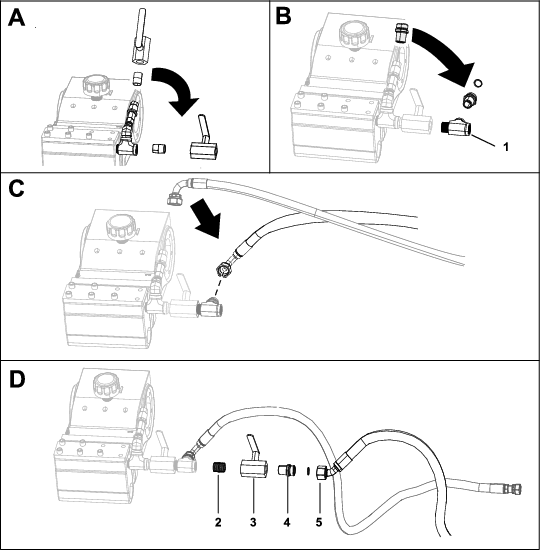

5. Flytta adaptern och ventilen på T-stycket från ovansidan till sidan (ruta A i Figur 6).



   Figur 6

   1. T-stycke
   2. Adapterkoppling
   3. Kulventil
   4. Rak koppling
   5. Slang

6. Montera T-stycket på ändan av ventilen och flytta den redan monterade adaptern till T-styckets ovansida (ruta B i Figur 6).

7. Flytta den redan monterade slangen till adaptern på T-styckets ovansida (ruta C i Figur 6).

8. Montera adapterkopplingen, kulventilen, den raka kopplingen och slangen på T-styckets sida (ruta D i Figur 6).

Delar som behövs till detta steg:

Slangskydd	1
Kabelband	4
90-graderskoppling	1

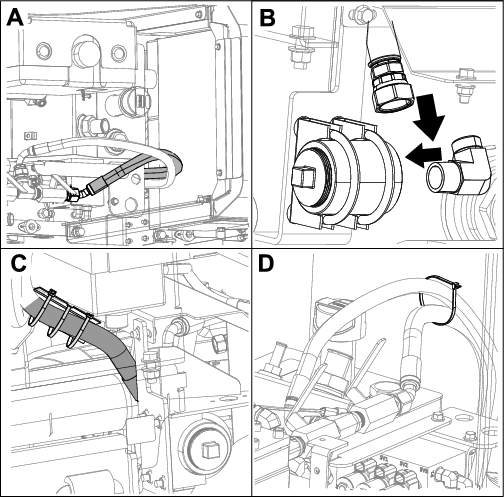

1. Dra slangen från borrvätskepumpens komponenter bakom hydraultanken och under kylaren till fästanordningen (ruta A i Figur 7).

2. Montera 90-graderskopplingen på reducerarens ände och koppla in slangen (ruta B i Figur 7).

3. Montera slangskyddet på slangen där slangen vidrör kylaren och fäst den med tre kabelband (ruta C i Figur 7).

4. Fäst den redan installerade slangen på satsslangen med ett kabelband (ruta D i Figur 7).

Uppdatera din programvara till den senaste versionen. Se programhandboken för 2226-riktningsborren för mer information om hur den används.

Vrid lufthammarens ventil till det påslagna läget för att använda lufthammaren (Figur 8).

Note: Säkerställ att den (normala) lerborrningsventilen är vriden till det AVSTäNGDA läget.
