Kabelbaum für drahtlosen Betriebsstundenzähler Kit

Die Tabelle unten zeigt die Kabelbaumverbindungen mit den Farben des Kabelbaums.

Für diesen Arbeitsschritt erforderliche Teile:

1. Ziehen Sie den Stecker des Delta-Moduls ab und entfernen Sie es, ziehen Sie den Stecker der Leistungsanschlüsse von der Rückseite des Motors ab.

2. Entfernen Sie die zwei Muttern, mit denen der Kraftstofftank am Motor befestigt ist.

3. Entfernen Sie die alte Halterung.

4. Montieren Sie die neue Halterung und den Maschinenkabelbaum mit den beiden zuvor entfernten Muttern. Montieren Sie das Delta-Modul mit den zuvor entfernten Befestigungsmitteln (Bild 1) auf die neue Halterung.



   Bild 1

5. Befestigen Sie den drahtlosen Betriebsstundenzählerregler mit zwei Schrauben an der neuen Halterung (Bild 2).

   Note: Achten Sie darauf, dass die Erdungsklemme des Reglers unter dem Schraubenkopf montiert ist.

6. Verbinden Sie den unteren Anschluss des Kabelbaums des drahtlosen Betriebsstundenzählers mit dem Regler des drahtlosen Betriebsstundenzählers.

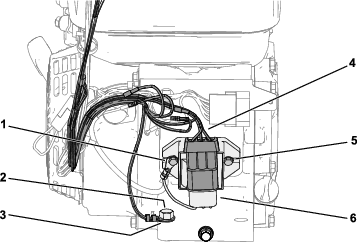

   Bild 2

   1. Erdungsklemme des drahtlosen Betriebsstundenzählers
   2. Motorschraube
   3. Erdungsstecker des Kabelbaums des drahtlosen Betriebsstundenzählers
   4. Unterer Anschluss des Kabelbaums für den drahtlosen Betriebsstundenzähler
   5. Schraube
   6. Funk-Betriebsstundenzählerregler

7. Entfernen Sie die Motorschraube vom Motor und installieren Sie den Erdungsstecker des Kabelbaums unter dem Motorschraubenkopf.

8. Montieren Sie die Motorschraube.

9. Verbinden Sie die anderen Anschlüsse mit den Anschlüssen für Maschine und Motorzubehör. Siehe Kabelbaumanschlüsse und Bild 3.

10. Verbinden Sie den Stromkabelbaum mit dem Anschluss des Motorkabelbaums.

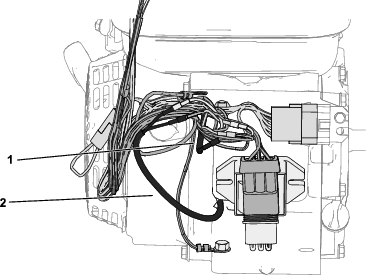

    Bild 3

    1. Motorkabelbaumanschluss
    2. Zubehöranschlüsse

11. Verbinden Sie den oberen Kabelbaum mit dem drahtlosen Betriebsstundenzähler (Bild 4).

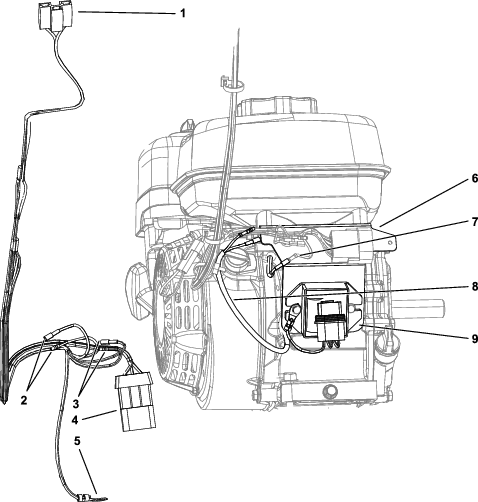

    Bild 4

    1. Anschluss zum drahtlosen Betriebsstundenzähler
    2. Anschlüsse am Motorkabelbaum
    3. Anschlüsse an die Maschine
    4. Anschluss zum drahtlosen Betriebsstundenzählerregler
    5. Erdungsanschluss des Kabelbaums des drahtlosen Betriebsstundenzählers
    6. Halterung
    7. Motorkabelbaum
    8. Zubehöranschlüsse
    9. Funk-Betriebsstundenzählerregler

12. Befestigen Sie den Kabelbaum mit Kabelbinden am Griff, sodass er nicht mit heißen oder scharfen Teilen in Berührung kommt.

    Note: Wenn die Maschine mit einem Betriebsstundenzähler ausgestattet ist, sollte der drahtlose Betriebsstundenzähler ihn ersetzen. Schließen Sie den alten Betriebsstundenzähler nicht ab, sondern befestigen ihn unter der Armaturenbretthaube.
