Kit de cabina aquecida (apenas)

1. Liberte um local na sua oficina por baixo do sistema de guincho.

   Note: Verifique se o seu sistema de guincho consegue suportar a unidade da cabina em segurança sobre a máquina durante a instalação.

2. Mova a máquina para o local de trabalho, baixe as plataformas do cortador, desligue o motor, engate o travão de estacionamento e retire a chave da ignição.

3. Deixe o líquido de arrefecimento do motor arrefecer e depois drene o líquido de arrefecimento da máquina; consulte o Manual de manutenção.

Retire o ROPS da máquina e guarde-o numa área adequada.

Important: Peça a um assistente para o ajudar a retirar o ROPS da máquina.

Figura 1

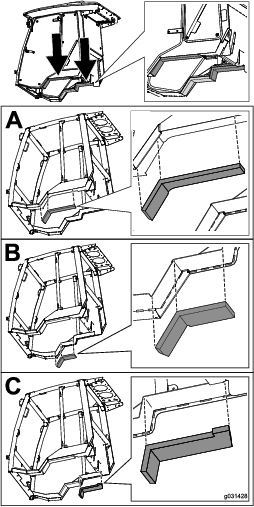

Retire a parte posterior adesiva dos vedantes de esponja e aplique-os na cabina como se mostra na Figura 3.

Note: Aplique todos os vedantes de esponja neste procedimento 13 mm afastados da extremidade interior da cabina.

Figura 3

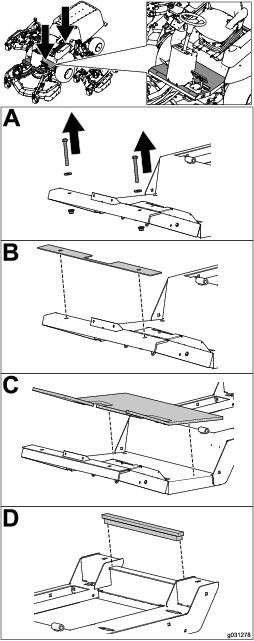

Instalação das peças de esponja na plataforma do operador (Figura 6).

Figura 6

Utilize os quatro pontos de elevação localizados em cada canto da unidade da cabina (Figura 7).

Important: Não deixe que o sistema de elevação entre em contacto com o revestimento plástico.

Figura 7

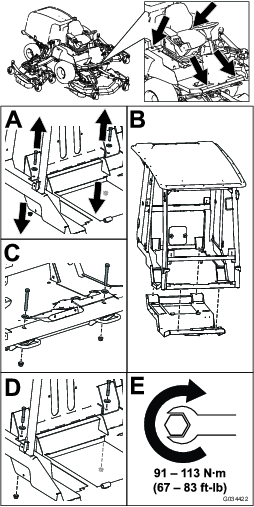

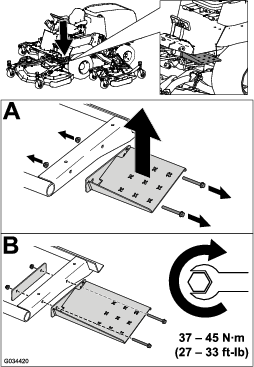

Utilize os dispositivos de fixação existentes para prender a cabina à máquina (Figura 8).

Figura 8

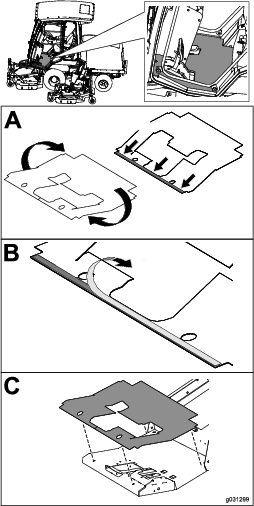

Instalação do rasto do piso na plataforma do operador (Figura 9).

Note: Certifique-se de que aplica a fita adesiva numa superfície limpa com pressão suficiente para que a fita adira à plataforma.

Figura 9

Figura 10

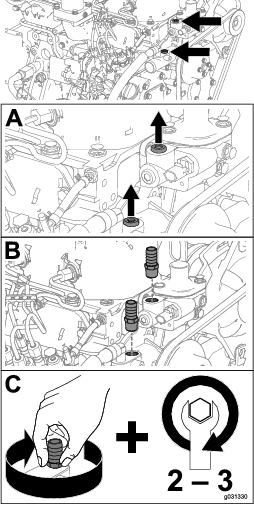

Drene o líquido de arrefecimento do motor; consulte o Manual do utilizador.

Important: Deixe o líquido de arrefecimento do motor arrefecer e depois drene o líquido antes de realizar o procedimento seguinte.

Figura 11

Note: Guarde os tampões do motor com o conjunto do ROPS para utilizar quando remover a cabina.

Encaminhe os tubos do aquecedor por baixo da máquina e para o compartimento do motor (Figura 12).

Figura 12

Important: Não prenda os tubos a peças quentes ou móveis.

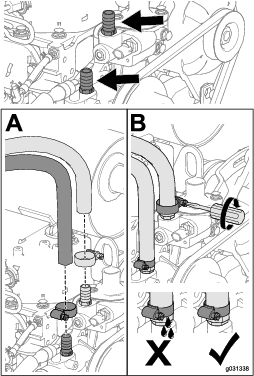

Ligue os tubos do aquecedor às uniões do tubo.

Note: Ligue o tubo do aquecedor que contém o tampão vermelho à porta de alimentação e o tubo do aquecedor que contém o tampão verde à porta de retorno no motor como se mostra na Figura 13.

Figura 13

Note: Guarde os tampões do tubo com o conjunto do ROPS para utilizar quando remover a cabina.

Utilize os dispositivos de fixação existentes para prender o tubo de ventilação da cabina (Figura 14).

Figura 14

Instalação do vedante lateral na cabina (Figura 15).

Figura 15

Instale o depósito de líquido de lavagem na máquina (Figura 16).

Figura 16

Note: Utilize os dispositivos de fixação existentes para prender o depósito à máquina.

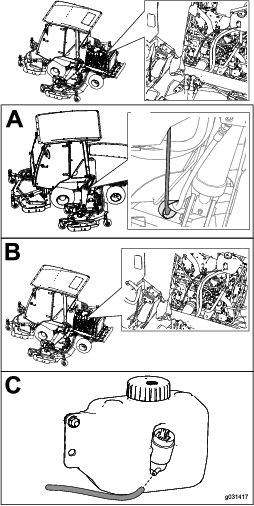

Encaminhe o tubo de fluido de lavagem através do grampo em R sob a máquina e na direção da parte posterior da máquina (Figura 17).

Figura 17

Important: Não prenda os tubos a peças quentes ou móveis.

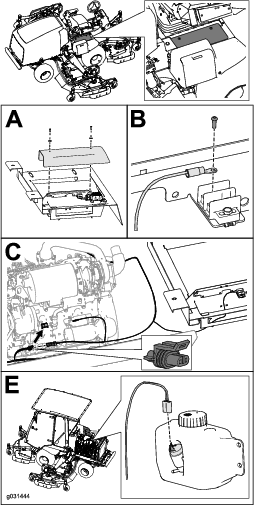

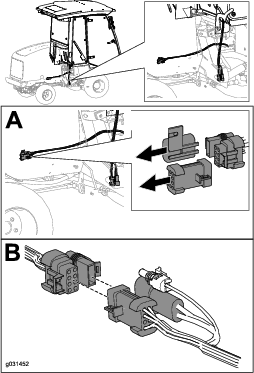

Ligação da cablagem ao depósito de líquido de lavagem (Figura 18).

Figura 18

1. Remova os parafusos de aperto manual e as grelhas dos filtros de ar interior e traseiro da cabina (Figura 22).



   Figura 22

   1. Filtro
   2. Grelha
   3. Parafuso de aperto manual


   Figura 23

   1. Filtros
   2. Grelha
   3. Parafuso de aperto manual

2. Para limpar os filtros, sopre com ar comprimido livre de óleos.

   Important: Se qualquer dos filtros tiver furos, desgaste ou qualquer outro dano, substitua o filtro.

3. Instale os filtros nas grelhas, segurando-os com os parafusos de aperto manual.

Important: Tome as devidas precauções nas luzes e rolamentos da cabina (Figura 24). Se utilizar uma máquina de pressão de água, mantenha a vareta de lavagem a, pelo menos, 0,6 m da máquina. Não utilize a máquina de pressão de água diretamente nos vedantes da cabina e das luzes ou sob a consola traseira.

Figura 24

1. Vedante
2. Luz
3. Mantenha a vareta a 0,6 m.
4. Não lave a consola traseira com a máquina de pressão de água.
