Kit (solo) cabina riscaldata

1. Liberate dello spazio sotto l'impianto del paranco.

   Note: Verificate che il vostro impianto di paranco possa sostenere la cabina in sicurezza sopra la macchina durante l'installazione.

2. Spostate la macchina sull'area di lavoro, abbassate gli apparati di taglio, spegnete il motore, inserite il freno di stazionamento e togliete la chiave di accensione.

3. Lasciate raffreddare il refrigerante del motore e poi spurgate il refrigerante dalla macchina; fate riferimento al Manuale di manutenzione.

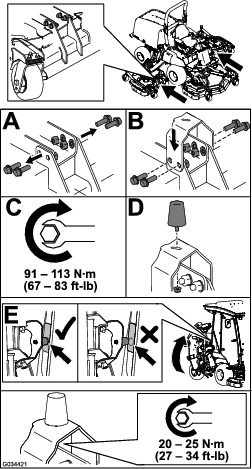

Rimuovete il ROPS dalla macchina e riponetelo in un'area appropriata.

Important: Servitevi di un assistente per aiutare a rimuovere il ROPS dalla macchina.

Figura 1

Rimuovete il supporto dell'adesivo dalle guarnizioni in schiuma sintetica e applicatele sulla cabina, come illustrato nella Figura 3.

Note: Applicate tutte le guarnizioni in schiuma sintetica in questa procedura a 13 mm di distanza dal bordo interno della cabina.

Figura 3

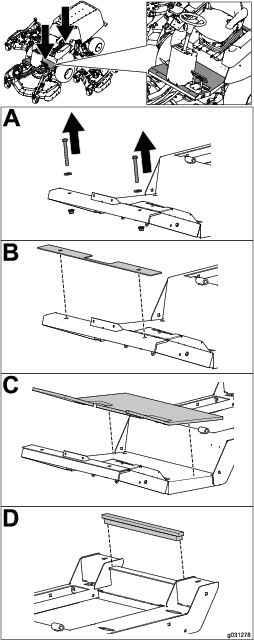

Montate le parti in schiuma sintetica sulla piattaforma dell'operatore (Figura 6).

Figura 6

Utilizzate i 4 punti di sollevamento su ciascun angolo della cabina (Figura 7).

Important: Non permettete al sistema di sollevamento di entrare a contatto con il rivestimento in plastica.

Figura 7

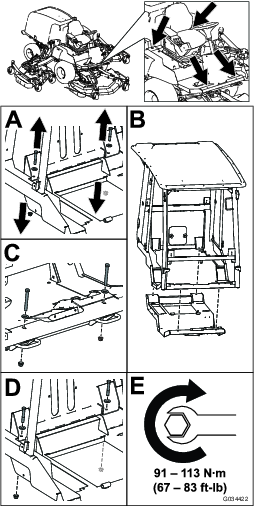

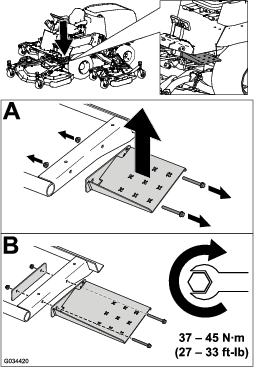

Utilizzate la bulloneria esistente per fissare la cabina alla macchina (Figura 8).

Figura 8

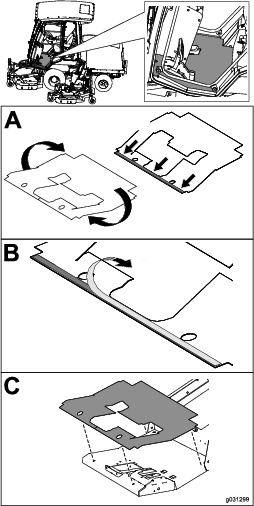

Montate la pedana sulla piattaforma dell'operatore (Figura 9).

Note: Assicuratevi di applicare la striscia adesiva su una superficie pulita, con una pressione sufficiente a far aderire la striscia alla piattaforma.

Figura 9

Figura 10

Spurgate il refrigerante dal motore; fate riferimento al Manuale dell'operatore.

Important: Lasciate raffreddare il motore e spurgate il refrigerante prima di effettuare la seguente procedura.

Figura 11

Note: Conservate i tappi del motore con il gruppo ROPS per l'uso una volta rimossa la cabina.

Disponete i flessibili di riscaldamento sotto la macchina e nel vano motore (Figura 12).

Figura 12

Important: Non fissate i flessibili a parti calde o mobili.

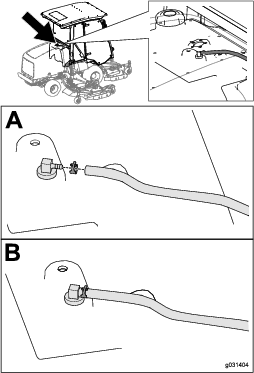

Collegate i flessibili di riscaldamento ai raccordi dei flessibili.

Note: Collegate il flessibile di riscaldamento contenente il tappo rosso al foro di mandata e il flessibile di riscaldamento contenente il tappo verde al foro di ritorno sul motore, come illustrato nella Figura 13.

Figura 13

Note: Conservate i tappi dei flessibili con il gruppo ROPS per l'uso una volta rimossa la cabina.

Utilizzate la bulloneria esistente per collegare il tubo di sfiato proveniente dalla cabina (Figura 14).

Figura 14

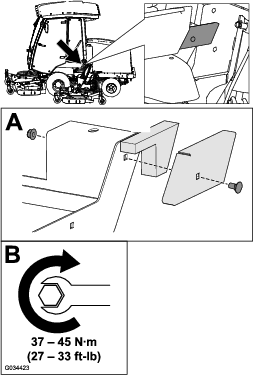

Montaggio della guarnizione laterale sulla cabina (Figura 15).

Figura 15

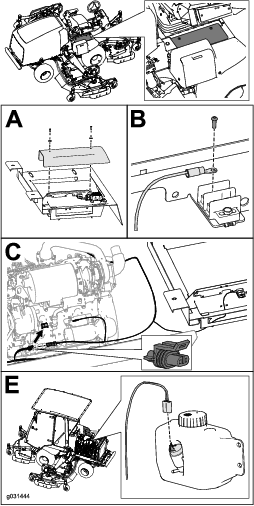

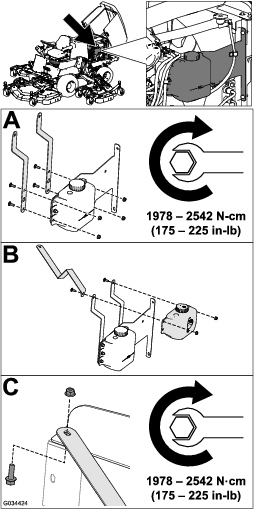

Montate il serbatoio del detergente lavacristallo sulla macchina (Figura 16).

Figura 16

Note: Utilizzate la bulloneria esistente per fissare il supporto del serbatoio alla macchina.

Disponete il flessibile del detergente lavacristallo attraverso il serratubi a R sotto la macchina e verso la parte posteriore della macchina (Figura 17).

Figura 17

Important: Non fissate i flessibili a parti calde o mobili.

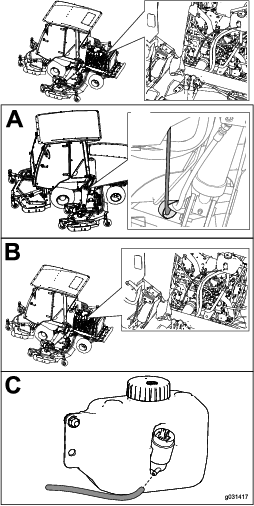

Collegate il cablaggio preassemblato per il serbatoio del detergente lavacristallo (Figura 18).

Figura 18

1. Rimuovete le viti a testa zigrinata e le griglie sia dal filtro dell'aria interno alla cabina, sia da quello sulla parte posteriore della cabina (Figura 22).



   Figura 22

   1. Filtro
   2. Griglia
   3. Vite a testa zigrinata


   Figura 23

   1. Filtri
   2. Griglia
   3. Vite a testa zigrinata

2. Pulite i filtri soffiando aria compressa pulita e priva di tracce d'olio attraverso gli stessi.

   Important: Se un filtro presenta un buco, uno strappo o un altro tipo di danno, sostituitelo.

3. Montate i filtri e le griglie e fissateli con le viti a testa zigrinata.

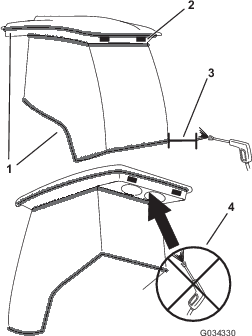

Important: Prestate attenzione alle guarnizioni e alle luci della cabina (Figura 24). Se utilizzate una lancia a pressione, mantenete l'asta di lavaggio ad almeno 0,6 m di distanza dalla macchina. Non utilizzate la lancia a pressione direttamente sulle guarnizioni o le luci della cabina o sotto la sporgenza posteriore.

Figura 24

1. Guarnizione
2. Luci
3. Tenete l'asta a una distanza di 0,6 m.
4. Non lavate a pressione la parte sotto la sporgenza.
