Sats för uppvärmning (endast) av hytt

Groundsmaster® 4000-D-rotorklippare, 2015 och senare

Model No. 31232-Serial No. 400400001 and Up

Säkerhet

Denna produkt uppfyller alla relevanta europeiska direktiv. Mer information finns i försäkran om inbyggnad i slutet av det här dokumentet.

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal130-0611

130-0611

  1. 1) Ta bort sprinten. 2) Fäll upp dörrarna. 3) Gå ut ur hytten.
decal130-5355

130-5355

  1. Stäng det bakre fönstret.
  2. Öppna huven.
decal125-9688

125-9688

  1. Vindrutetorkare – av
  2. Vindrutetorkare
  3. Vindrutetorkare – på
  4. Spruta spolarvätska för vindrutan
decal132-3600

132-3600

  1. Läs bruksanvisningen för mer information om säkringar.
  2. Strålkastare – 25 A
  3. Kondensatorfläkt och luftkonditioneringskoppling – 30 A
  4. Fläkt – 25 A
  5. Arbetslampa – 20 A
  6. Hjälpström – 15 A
  7. Hyttlampa – 15 A
  8. Vindrutetorkare – 15 A
decal130-0457

130-0457

  1. Vänster
  2. Höger
decal120-0250

120-0250

  1. Långsamtgående fordon
decal130-0594

130-0594

  1. Varning – läs bruksanvisningen, använd alltid säkerhetsbälte när du sitter i hytten och använd hörselskydd.
decal130-5356

130-5356

  1. Använd fotpedalen för att köra framåt eller bakåt.
decal121-8378

121-8378

  1. Fläkt – av
  2. Fläkt – fullt påslagen
  3. Kall luft
  4. Varm luft
  5. Uteluft
  6. Inneluft
  7. Luftkonditionering – på (i förekommande fall)
  8. Luftkonditionering – av (i förekommande fall)

Montering

Förbereda maskinen

Placera maskinen

  1. Iordningställ en plats på arbetsområdet under upphissningssystemet.

    Note: Kontrollera att upphissningssystemet klarar att lyfta hyttenheten över maskinen under monteringen.

  2. Flytta maskinen till arbetsområdet, sänk ned klippdäcken, stäng av motorn, dra åt parkeringsbromsen och ta ut nyckeln ur tändningslåset.

  3. Låt motorns kylvätska svalna och töm sedan kylvätskan från maskinen. Se servicehandboken.

Demontera vältskyddet

Ta bort vältskyddet från maskinen och förvara det på en lämplig plats.

Important: Ta hjälp av en annan person och avlägsna tillsammans vältskyddet från maskinen.

g031185

Figur 1

Fästa säkerhetsdekalen

Delar som behövs till detta steg:

Säkerhetsdekal1

Note: Följ den här proceduren om säkerhetsdekal krävs enligt lokala föreskrifter.

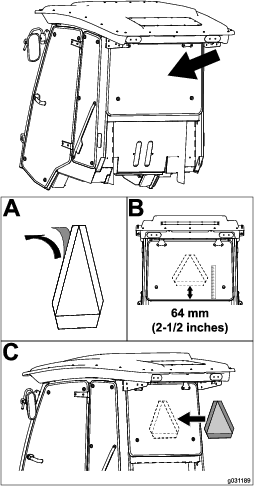

Fäst säkerhetsdekalen på bakrutan enligt Figur 2.

g031189

Figur 2

Montera skumpackningarna

Delar som behövs till detta steg:

Vänster skumpackning1
Höger skumpackning1
Bakre skumpackning1

Montera sidoskumpackningarna

Ta bort klisterremsan från skumpackningarna och fäst dem på hytten enligt Figur 3.

Note: Alla skumpackningar i den här proceduren ska fästas 13 mm från hyttens innerkant.

g031428

Figur 3

Montera stegplåten

Delar som behövs till detta steg:

Stegplåt1
Stegstöd1
Skruv (⅜ x 3 1/2 tum)2
Flänsmutter (⅜ tum)2

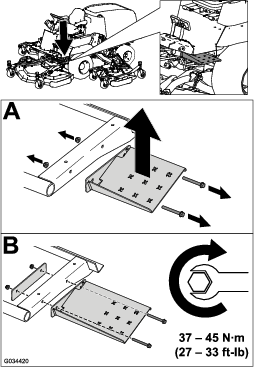

Ta bort maskinens stegstöd och montera sedan stegstödet som medföljer hyttsatsen enligt Figur 4.

g034420

Figur 4

Montera klippdäckets stötdämpare

Delar som behövs till detta steg:

Vänster stötdämparfäste1
Höger stötdämparfäste1
Stötdämpare2
Flänsmutter (5/16 tum)2

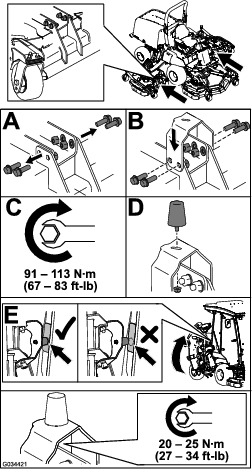

Montera stötdämparen på vänster och höger klippdäck enligt Figur 5.

Note: Använd klippdäckets befintliga beslag när du monterar stötdämparfästet.

g034421

Figur 5

Monstera skumdelarna

Delar som behövs till detta steg:

Främre packning1
Golvpackning1
Bakre packning1

Montera skumdelarna på förarplattformen

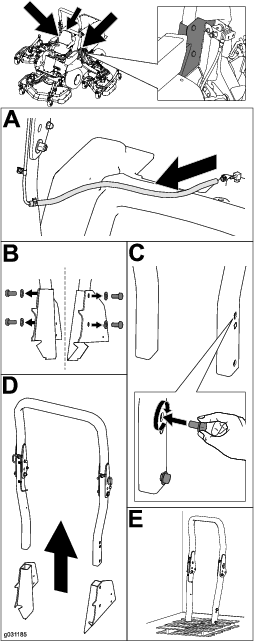

Montera skumdelarna på förarplattformen (Figur 6).

g031278

Figur 6

Montera hytten

Delar som behövs till detta steg:

Hytt1
Golvmatta1
Raka kopplingar2
Slangklämmor2
Kåpa för sidopackning1
Sidopackning1
Vagnskruv (⅜ tum)1
Flänsmutter (⅜ x 3/4 tum)1

Anslutning till lyftpunkterna

Använd de fyra lyftpunkterna, en i varje hörn av hytten (Figur 7).

Important: Låt inte lyftsystemet komma i kontakt med plasttaket.

g031286

Figur 7

Montera hytten på maskinen

Använd befintliga beslag för att montera hytten på maskinen (Figur 8).

g034422

Figur 8

Montera golvmattan

Montera golvmattan på förarplattformen (Figur 9).

Note: Fäst klisterremsan på en rent underlag med tillbörligt tryck så att remsan säkert fäster vid plattformen.

g031299

Figur 9

Montera värmarslangens fästen

g031337

Figur 10

Tappa ur kylvätskan från motorn, se bruksanvisningen.

Important: Låt motorn svalna och tappa ur kylvätskan innan du utför nedanstående procedur.

g031330

Figur 11

Note: Förvara motorpluggarna tillsammans med vältskyddet för användning vid demontering av hytten.

Dra värmarslangarna

Dra värmarslangarna under maskinen in i motorrummet (Figur 12).

g031424

Figur 12

Important: Fäst inte slangarna på heta eller rörliga delar.

Ansluta värmarslangarna

Anslut värmarslangarna till slangfästena.

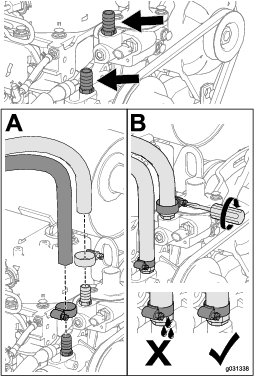

Note: Anslut värmarslangen med den röda pluggen till inloppet och värmarslangen med den gröna pluggen till motorns utlopp enligt Figur 13.

g031338

Figur 13

Note: Förvara slangpluggarna tillsammans med vältskyddet för användning vid demontering av hytten.

Ansluta luftningsslangen

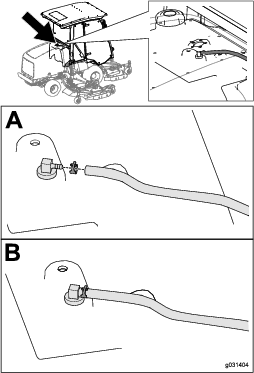

Använd befintliga beslag för att ansluta luftningsslangen från hytten (Figur 14).

g031404

Figur 14

Montera sidopackningen

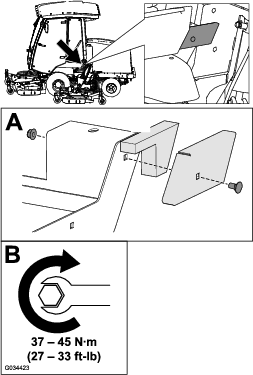

Montera sidopackningen på hytten (Figur 15).

g034423

Figur 15

Montera spolarvätsketanken

Delar som behövs till detta steg:

Spolarvätsketank1
Tankrem2
Tankstöd1
Vagnskruv (5/16 x 7/8 tum)6
Flänsmutter (5/16 tum)6
Kablage1

Montera tanken

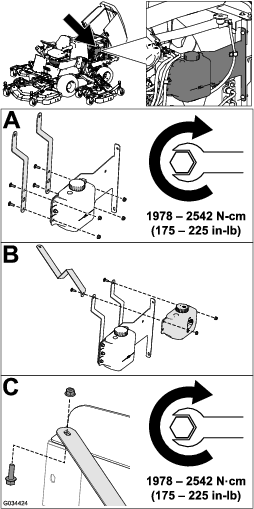

Montera spolarvätsketanken på maskinen (Figur 16).

g034424

Figur 16

Note: Använd befintliga beslag för att fästa tankstödet vid maskinen.

Dra och ansluta slangen

Dra spolarvätskeslangen genom R-klämman under maskinen och fortsätt bakåt (Figur 17).

g031417

Figur 17

Important: Fäst inte slangarna på heta eller rörliga delar.

Ansluta kablaget

Anslut spolarvätskeflaskans kablage (Figur 18).

g031444

Figur 18

Ansluta kablaget

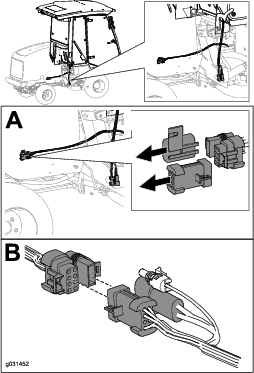

Leta reda på kablaget under maskinramen och anslut det till kablaget på hytten (Figur 19).

g031452

Figur 19

Note: Använd kabelband för att fästa kablaget på plats.

Important: Fäst inte slangarna på heta eller rörliga delar.

Slutföra monteringen

  1. Fyll på kylvätska i maskinen. Se servicehandboken.

  2. Kontrollera om det finns några läckor.

  3. Dra tömningsslangarna genom R-klämmorna på varje sida av maskinen.

  4. Kontrollera om det finns delar som kommer i kontakt med rörliga delar, och åtgärda dem innan du använder maskinen.

  5. Kontrollera att alla reglage fungerar innan du använder maskinen.

  6. Låt en person hjälpa dig att justera backspegel och sidospeglar innan du använder maskinen.

  7. Ta bort blockeringen från hjulen.

Produktöversikt

Hyttreglage

g030398

Figur 20

  1. Omkopplare till vindrutetorkare
  2. Temperaturreglage
  3. Fläktreglage
  4. Reglage för luftcirkulation
  5. Eluttag

Omkopplare till vindrutetorkare

Använd den här omkopplaren för att slå på och av vindrutetorkarna (Figur 20).

Temperaturreglage

Vrid temperaturreglaget för att reglera lufttemperaturen i hytten (Figur 20).

Fläktreglage

Vrid fläktreglaget för att reglera fläktens hastighet (Figur 20).

Reglage för luftcirkulation

Ställer in cirkulation av befintlig luft i hytten eller luftintag utifrån (Figur 20).

Vindrutespärr

Lyft upp spärrarna för att öppna vindrutan (Figur 21). Tryck in spärren så att vindrutan låses i öppet läge. Dra spärren utåt och nedåt för att stänga och säkra vindrutan.

g008830

Figur 21

  1. Vindrutespärr

Bakrutespärr

Lyft upp spärren för att öppna bakrutan. Dra spärren uppåt och utåt för att låsa rutan i öppet läge. Dra spärren utåt och nedåt för att stänga och säkra rutan (Figur 21).

Important: Undvik skador genom att stänga bakrutan innan du öppnar huven.

Underhåll

Rekommenderat underhåll

UnderhållsintervallUnderhållsförfarande
Efter de första 250 timmarna
  • Rengör hyttens luftfilter(byt ut dem om de är trasiga eller mycket smutsiga).
    		•

    Rengöra luftfiltret

    Var försiktig

    Om du lämnar nyckeln i tändningslåset kan någon råka starta motorn av misstag och skada dig eller någon annan person allvarligt.

    Ta ut nyckeln ur tändningslåset innan du utför något underhåll.

    Rengöra luftfiltren

    UnderhållsintervallUnderhållsförfarande
    Efter de första 250 timmarna
  • Rengör hyttens luftfilter(byt ut dem om de är trasiga eller mycket smutsiga).
    		•

    1. Ta bort vingskruvarna och gallren från luftfiltren i hytten och bakom hytten (Figur 22).

      g030417

      Figur 22

      1. Filter
      2. Galler
      3. Vingskruv
      g028379

      Figur 23

      1. Filter
      2. Galler
      3. Vingskruv

    2. Rengör filtren genom att blåsa ren, oljefri tryckluft genom dem.

      Important: Om något filter har ett hål, en reva eller någon annan skada ska det bytas ut.

    3. Montera filtren och gallren, och fäst dem med vingskruvarna.

    Rengöra hytten

    Important: Var försiktig runt hyttens tätningar och lampor (Figur 24). Om du använder en högtryckstvätt, håll sprutan på minst 60 cm avstånd från maskinen. Använd inte högtryckstvätten direkt på hyttens tätningar, lampor och på det bakre överhänget.

    g034330

    Figur 24

    1. Packning
    2. Lampa
    3. Håll sprutan på 60 cm avstånd.
    4. Använd inte högtryckstvätt under överhänget på baksidan.

    Förvaring

    Ta bort hytten för förvaring under de varmare månaderna.

    Förbereda maskinen för hyttborttagning

    1. Ställ maskinen under hyttupphissningsanordningen, stäng av motorn och ta ut nyckeln ur tändningslåset.

    2. Blockera hjulen för att förhindra att maskinen rör sig vid monteringen.

    3. Låt motorn svalna innan du börjar.

    4. Tappa ur kylvätskan.

    Ta bort hytten

    1. Fäst hyttupphissningsanordningen i hyttens fyra lyftpunkter (Figur 7).

    2. Lossa värmarslangarna, montera lämpligt dammskydd på slangändarna och montera motorpluggarna i öppningarna, (Figur 11) och (Figur 13).

    3. Ta bort skruvarna, brickorna och låsmuttrarna som fäster hytten på maskinen (Figur 8).

      Note: Sätt fast alla fästelement igen på sina ordinarie platser i den ordning de används för att fästa hytten på maskinen. På så vis tappar du inte bort några fästelement, och det underlättar monteringen.

    4. Hissa upp hytten så högt att du kan flytta bort maskinen från hytten på ett säkert sätt.

    5. Flytta bort maskinen från hytten.

    6. Sänk ned hytten på en bärenhet så att du kan flytta den till förvaringsplatsen.

      Note: Fäst kablaget och slangarna så att de inte skadas när hytten sänks ned eller vid förvaring. Täck över hytten så att inte damm och skräp ansamlas under förvaringstiden.

    7. Montera vältskyddet på maskinen innan maskinen tas i bruk.
