Kabine (nur beheizt)

Sichelmäher der Serie Groundsmaster® 4000, ab Baujahr 2015

Model No. 31232-Serial No. 400400001 and Up

Sicherheit

Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in der Einbauerklärung am Ende dieses Dokuments.

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
decal130-0611

130-0611

  1. 1) Entfernen Sie den Stift. 2) Heben Sie die Türen an. 3) Verlassen Sie die Kabine.
decal130-5355

130-5355

  1. Schließen Sie das Heckfenster.
  2. Öffnen Sie die Motorhaube.
decal125-9688

125-9688

  1. Scheibenwischer: Aus
  2. Scheibenwischer
  3. Scheibenwischer: Ein
  4. Scheibenwaschanlagenflüssigkeit
decal132-3600

132-3600

  1. Lesen Sie die Bedienungsanleitung bezüglich weiterer Angaben über die Sicherungen.
  2. Scheinwerfer: 25 A
  3. Kühllüfter und Klimaanlagenkupplung: 30 A
  4. Lüfter: 25 A
  5. Arbeitsscheinwerfer: 20 A
  6. Hilfsaggregat: 15 A
  7. Kabinenbeleuchtung: 15 A
  8. Scheibenwischer: 15 A
decal130-0457

130-0457

  1. Links
  2. Rechts
decal120-0250

120-0250

  1. Langsam fahrendes Fahrzeug
decal130-0594

130-0594

  1. Warnung: Lesen Sie die Bedienungsanleitung; legen Sie in der Kabine immer den Sicherheitsgurt an und tragen Sie einen Gehörschutz.
decal130-5356

130-5356

  1. Fahren Sie mit dem Pedal vorwärts und rückwärts.
decal121-8378

121-8378

  1. Lüfter: Aus
  2. Lüfter: Ganz an
  3. Kalte Luft
  4. Warme Luft
  5. Externe Luft
  6. Interne Luft
  7. Klimaanlage: Ein (falls vorhanden)
  8. Klimaanlage: Aus (falls vorhanden)

Einrichtung

Vorbereiten der Maschine

Positionieren der Maschine

  1. Räumen Sie einen Platz im Arbeitsbereich unter der Hebevorrichtung.

    Note: Stellen Sie sicher, dass die Hebevorrichtung die Kabine sicher während der Installation über der Maschine abstützen kann.

  2. Fahren Sie die Maschine zum Arbeitsbereich, senken die Mähwerke ab, stellen den Motor ab, aktivieren die Feststellbremse und ziehen den Zündschlüssel ab.

  3. Lassen Sie das Kühlmittel des Motors abkühlen und lassen es dann ab, siehe Wartungsanleitung.

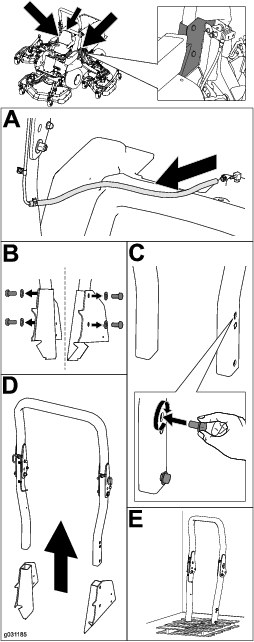

Entfernen des Überrollschutzes

Nehmen Sie den Überrollschutz von der Maschine ab und lagern ihn in einem geeigneten Bereich.

Important: Nehmen Sie den Überrollschutz mit einer anderen Person von der Maschine ab.

g031185

Bild 1

Anbringen des Sicherheitsaufklebers

Für diesen Arbeitsschritt erforderliche Teile:

Sicherheitsaufkleber1

Note: Führen Sie diese Schritte aus, wenn es von der örtlichen Straßenverkehrsvorschrift vorgeschrieben wird.

Bringen Sie den Sicherheitsaufkleber am hinteren Fenster an, wie in Bild 2 abgebildet.

g031189

Bild 2

Befestigen der Schaumstoffdichtungen

Für diesen Arbeitsschritt erforderliche Teile:

Linke Schaumstoffdichtung1
Rechte Schaumstoffdichtung1
Hintere Schaumstoffdichtung1

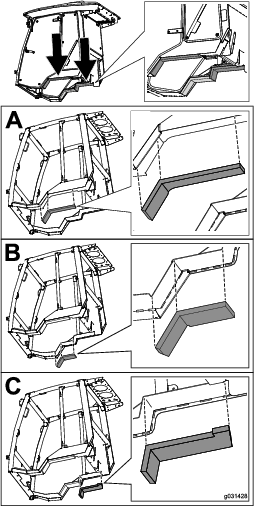

Einbauen der seitlichen Schaumstoffdichtungen

Entfernen Sie die Klebeverstärkung von den Schaumstoffdichtungen und bringen sie an der Kabine an, wie in Bild 3 abgebildet.

Note: Bringen Sie alle Schaumstoffdichtungen in diesem Schritt 13 mm von der Innenkante der Kabine an.

g031428

Bild 3

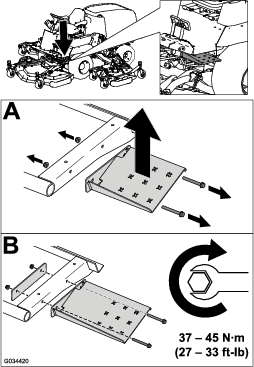

Einbauen des Trittbretts

Für diesen Arbeitsschritt erforderliche Teile:

Trittbrett1
Trittstütze1
Schraube (⅜" x 3½")2
Bundmutter (⅜")2

Entfernen Sie die Trittstütze an der Maschine und befestigen Sie die Trittstütze an der Kabine an, die dem Kabinenkit beiliegt, wie in Bild 4 abgebildet.

g034420

Bild 4

Befestigen der Mähwerkstoßstange

Für diesen Arbeitsschritt erforderliche Teile:

Linke Stoßstangenhalterung1
Rechte Stoßstangenhalterung1
Stoßstange2
Bundmutter (5/16")2

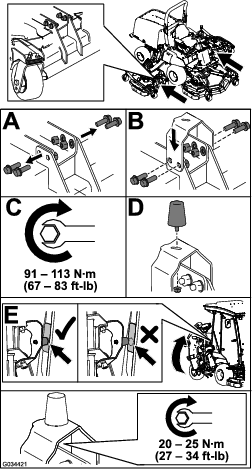

Befestigen Sie die Stoßstange am linken und rechten Mähwerk, wie in Bild 5 abgebildet.

Note: Befestigen Sie Mähwerkstoßstange mit den Befestigungen am Mähwerk.

g034421

Bild 5

Befestigen der Schaumstoffteile

Für diesen Arbeitsschritt erforderliche Teile:

Vordere Dichtung1
Profilschaumstoff1
Hintere Dichtung1

Befestigen der Schaumstoffteile an der Bedienerplattform

Befestigen Sie die Schaumstoffteile an der Bedienerplattform (Bild 6).

g031278

Bild 6

Montieren der Kabine

Für diesen Arbeitsschritt erforderliche Teile:

Kabine1
Bodenprofil1
Gerade Anschlussstücke2
Schlauchklemmen2
Seitliche Dichtungsabdeckung1
Seitliche Dichtung1
Schlossschraube (⅜")1
Bundmutter (⅜" x ¾")1

Anschließen an die Hebestellen

Verwenden Sie die vier Hebestellen an jeder Ecke der Kabine (Bild 7).

Important: Die Hebevorrichtung darf den Dachhimmel aus Kunststoff nicht berühren.

g031286

Bild 7

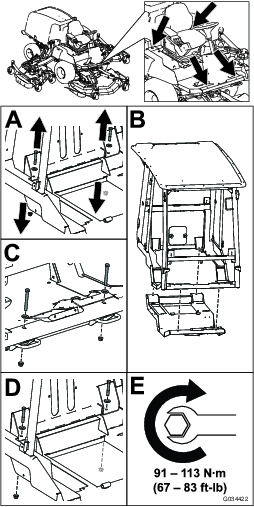

Befestigen der die Kabine an der Maschine

Befestigen Sie die Kabine mit den vorhandenen Befestigungen an der Maschine (Bild 8).

g034422

Bild 8

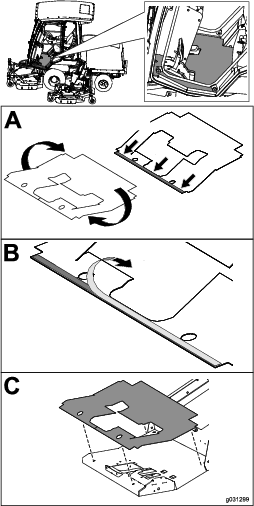

Befestigen des Bodenprofils

Befestigen Sie das Bodenprofil an der Bedienerplattform (Bild 9).

Note: Bringen Sie den Klebestreifen auf einer sauberen Oberfläche mit ausreichend Druck an, sodass der Streifen an der Plattform kleben bleibt.

g031299

Bild 9

Befestigen der Anschlussstücke für den Heizungsschlauch

g031337

Bild 10

Lassen Sie das Kühlmittel vom Motor ab, siehe Bedienungsanleitung.

Important: Lassen Sie den Motor abkühlen und lassen das Kühlmittel ab, bevor Sie die folgenden Schritte ausführen.

g031330

Bild 11

Note: Bewahren Sie die Motorschrauben mit dem Überrollschutz auf, um sie zu verwenden, wenn Sie die Kabine abnehmen.

Verlegen der Heizungsschläuche

Verlegen Sie die Heizungsschläuche unter der Maschine in den Motorraum (Bild 12).

g031424

Bild 12

Important: Befestigen Sie die Schläuche nicht an heißen oder beweglichen Teilen.

Anschließen der Heizungsschläuche

Schließen Sie die Heizungsschläuche an den Schlauchanschlussstücken an.

Note: Schließen Sie den Heizungsschlauch mit der roten Schraube an den Zulaufanschluss und den Heizungsschlauch mit der grünen Schraube an den Rücklaufanschluss am Motor an, wie in Bild 13 abgebildet.

g031338

Bild 13

Note: Bewahren Sie die Schlauchschrauben mit dem Überrollschutz auf, um sie zu verwenden, wenn Sie die Kabine abnehmen.

Anschließen des Entlüftungsschlauchs

Schließen Sie den Entlüftungsschlauch von der Kabine mit den vorhandenen Befestigungen an (Bild 14).

g031404

Bild 14

Einbauen der Seitendichtung

Bringen Sie die Seitendichtung an der Kabine an (Bild 15).

g034423

Bild 15

Einbauen des Behälters für die Scheibenwischanlagenflüssigkeit

Für diesen Arbeitsschritt erforderliche Teile:

Behälter für die Scheibenwaschanlagenflüssigkeit1
Behälterriemen2
Behälterriemen1
Schlossschraube (5/16" x 7/8")6
Bundmutter (5/16")6
Kabelbaum1

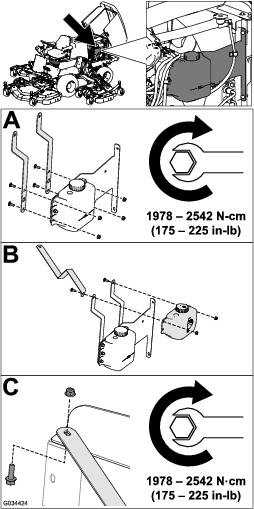

Einbauen des Behälters

Befestigen Sie den Behälter für die Scheibenwaschanlagenflüssigkeit an der Maschine (Bild 16).

g034424

Bild 16

Note: Befestigen Sie die Behälterstütze mit den vorhandenen Befestigungen an der Maschine.

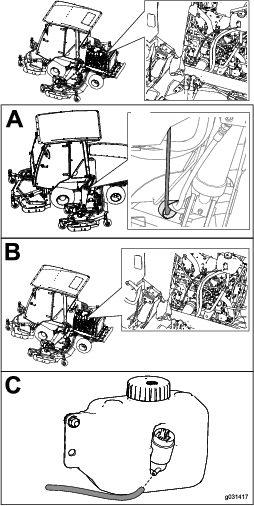

Verlegen und Anschließen des Schlauchs

Verlegen Sie den Schlauch der Scheibenwaschanlagenflüssigkeit durch die R-Klemme unter der Maschine zum Heck der Maschine (Bild 17).

g031417

Bild 17

Important: Befestigen Sie die Schläuche nicht an heißen oder beweglichen Teilen.

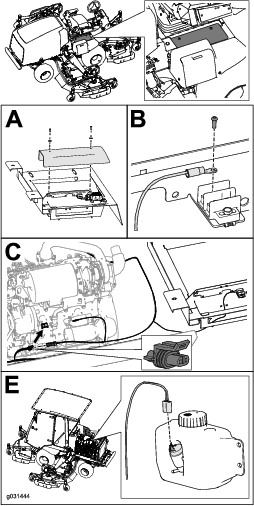

Anschließen des Kabelbaums

Schließen Sie den Kabelbaum für die Flasche für die Scheibenwaschanlagenflüssigkeit an (Bild 18).

g031444

Bild 18

Anschließen des Kabelbaums

Suchen Sie den Kabelbaum unter dem Maschinenrahmen und schließen Sie ihn am Kabelbaum an die Kabine an (Bild 19).

g031452

Bild 19

Note: Befestigen Sie den Kabelbaum mit Kabelbinden.

Important: Befestigen Sie die Schläuche nicht an heißen oder beweglichen Teilen.

Abschließen der Installation

  1. Füllen Sie Kühlmittel in die Maschine, siehe Kundendienstanleitung.

  2. Prüfen Sie die Dichtheit.

  3. Verlegen Sie die Ablassschläuche durch die R-Klemmen an jeder Seite der Maschine.

  4. Achten Sie auf Teile, die bewegliche Teile berühren und nehmen Sie Korrekturen vor, bevor Sie die Maschine einsetzen.

  5. Prüfen Sie die Funktion aller Bedienelemente, bevor Sie die Maschine einsetzen.

  6. Bitten Sie eine zweite Person vor der Verwendung der Maschine, die Rück- und Seitenspiegel einzustellen.

  7. Nehmen Sie die Blöcke von den Rädern ab.

Produktübersicht

Kabinenbedienelemente

g030398

Bild 20

  1. Scheibenwischerschalter
  2. Temperatureinstellung
  3. Lüftereinstellung
  4. Umluftanlagen-Bedienelement
  5. Steckdose

Scheibenwischerschalter

Mit diesem Schalter schalten Sie die Scheibenwischer ein oder aus (Bild 20).

Temperatureinstellung

Drehen Sie das Temperatureinstellhandrad, um die Temperatur in der Kabine einzustellen (Bild 20).

Lüftereinstellung

Stellen Sie die Lüftergeschwindigkeit mit dem Lüftereinstellhandrad ein (Bild 20).

Umluftklimaanlagen-Bedienelement

Pumpt die Luft in der Kabine entweder um oder führt der Kabine Luft von außen zu (Bild 20).

Windschutzscheibenriegel

Heben Sie die Riegel an, um die Windschutzscheibe zu öffnen (Bild 21). Üben Sie Druck auf den Riegel aus, um die Windschutzscheibe in der geöffneten Stellung zu arretieren. Ziehen Sie den Riegel heraus und nach unten, um das Fenster zu schließen und zu arretieren.

g008830

Bild 21

  1. Windschutzscheibenriegel

Heckfensterriegel

Heben Sie die Riegel an, um das Heckfenster zu öffnen. Ziehen Sie den Riegel nach oben und außen, um das Fenster in der offenen Stellung zu arretieren. Ziehen Sie den Riegel heraus und nach unten, um das Fenster zu schließen und zu arretieren (Bild 21).

Important: Schließen Sie die Heckfenster, bevor Sie die Motorhaube öffnen, um eine Beschädigung zu vermeiden.

Wartung

Empfohlener Wartungsplan

WartungsintervallWartungsmaßnahmen
Nach 250 Betriebsstunden
  • Reinigen Sie die Kabinenluftfilter(Tauschen Sie die Filter aus, wenn sie zerrissen oder sehr schmutzig sind.)
    		•

    Reinigen des Luftfilters

    Achtung

    Wenn Sie den Zündschlüssel im Zündschloss lassen, könnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen.

    Ziehen Sie vor irgendwelchen Wartungsarbeiten den Zündschlüssel ab.

    Reinigen der Luftfilter

    WartungsintervallWartungsmaßnahmen
    Nach 250 Betriebsstunden
  • Reinigen Sie die Kabinenluftfilter(Tauschen Sie die Filter aus, wenn sie zerrissen oder sehr schmutzig sind.)
    		•

    1. Nehmen Sie die Daumenschrauben und Gitter vom internen Kabinenfilter und den hinteren Kabinenfiltern ab (Bild 22).

      g030417

      Bild 22

      1. Filter
      2. Gitter
      3. Daumenschraube
      g028379

      Bild 23

      1. Filter
      2. Gitter
      3. Daumenschraube

    2. Blasen Sie saubere, ölfreie Druckluft durch die Filter, um sie zu reinigen.

      Important: Wenn ein Filter ein Loch, Riss oder andere Schäden hat, wechseln Sie ihn aus.

    3. Setzen Sie die Filter und Gitter ein und befestigen Sie diese mit den Daumenschrauben.

    Reinigung der Kabine

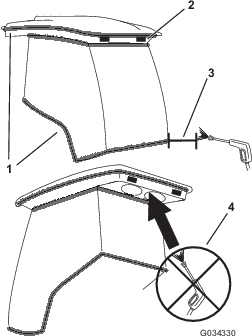

    Important: Passen Sie in der Nähe von Kabinendichtungen und Lampen auf (Bild 24). Halten Sie bei der Verwendung eines Hochdruckreinigers das Strahlrohr mindestens 0,6 m von der Maschine entfernt. Verwenden Sie keinen Hochdruckreiniger direkt an Kabinendichtungen oder unter dem hinteren Überhang.

    g034330

    Bild 24

    1. Dichtung
    2. Lampe
    3. Halten Sie das Strahlrohr 0,6 m fern.
    4. Reinigen Sie den hinteren Überhang nicht mit einem Hochdruckreiniger.

    Einlagerung

    Nehmen Sie in wärmeren Monaten die Kabine ab und lagern sie ein.

    Vorbereiten der Maschine für das Entfernen der Kabine

    1. Stellen Sie die Maschine unter den Kabinenflaschenzug, stellen den Motor ab und ziehen den Zündschlüssel ab.

    2. Blockieren Sie die Räder, damit sich die Maschine beim Einbau nicht bewegt.

    3. Lassen Sie den Motor abkühlen.

    4. Lassen Sie das Motorkühlmittel ab.

    Entfernen der Kabine

    1. Befestigen Sie den Kabinenflaschenzug an den vier Hebestellen an der Kabine (Bild 7).

    2. Schließen Sie die Heizungsschläuche ab, setzen die entsprechenden Staubabdeckungen in die Schlauchenden ein und bringen die Motorschrauben an den Anschlüssen an (Bild 11) und (Bild 13).

    3. Entfernen Sie die Schrauben, Scheiben und Sicherungsmuttern, mit denen die Kabine an der Maschine befestigt ist (Bild 8).

      Note: Bringen Sie alle abgenommenen Befestigungen am Originalbefestigungsort in der Reihenfolge an, in denen sie zum Montieren der Kabine an der Maschine verwendet werden. Dies verhindert, dass die Befestigungen verloren gehen, und der Einbau wird erleichtert.

    4. Heben Sie die Kabine auf eine Höhe an, in der Sie die Maschine sicher von der Kabine entfernen können.

    5. Bewegen Sie die Maschine von der Kabine weg.

    6. Senken Sie die Kabine auf einen Träger ab, damit Sie sie zum Einlagerungsort bewegen können.

      Note: Befestigen Sie den Kabelbaum und die Schläuche, um eine Beschädigung beim Absenken oder Einlagern zu vermeiden. Decken Sie die Kabine ab, damit sich während der Einlagerung kein Staub oder keine Rückstände ansammeln können.

    7. Befestigen Sie den Überrollschutz vor dem Verwenden der Maschine.
