Førerhussett med (kun) varme

Groundsmaster®-gressklipper i 4000-D-serien med roterende kniver, 2015 og senere

Model No. 31232-Serial No. 400400001 and Up

Sikkerhet

Dette produktet er i samsvar med alle relevante europeiske direktiver. Hvis du vil ha mer informasjon, kan du se sammenstillingserklæringen (DOI) på baksiden av denne publikasjonen.

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler.
decal130-0611

130-0611

  1. 1) Fjern pinnen. 2) Hev dørene. 3) Forlat førerhuset.
decal130-5355

130-5355

  1. Lukk bakvinduet.
  2. Åpne panseret.
decal125-9688

125-9688

  1. Vindusviskere – av
  2. Vindusviskere
  3. Vindusviskere – på
  4. Påfør vindusspylervæske
decal132-3600

132-3600

  1. Les brukerhåndboken for ytterligere informasjon om sikringer.
  2. Frontlys – 25 A
  3. Kondensatorvifte og klimaanleggsclutch – 30 A
  4. Vifte – 25 A
  5. Arbeidslys – 20 A
  6. Hjelpestrøm – 15 A
  7. Førerhuslys – 15 A
  8. Vindusviskere – 15 A
decal130-0457

130-0457

  1. Venstre
  2. Høyre
decal120-0250

120-0250

  1. Saktegående kjøretøy
decal130-0594

130-0594

  1. Advarsel – les brukerhåndboken: Bruk alltid sikkerhetsbelte og hørselsvern når du sitter i førerhuset.
decal130-5356

130-5356

  1. Bruk fotpedalen for å gå fremover eller bakover.
decal121-8378

121-8378

  1. Vifte – av
  2. Vifte – på full
  3. Kald luft
  4. Varm luft
  5. Uteluft
  6. Inneluft
  7. Klimaanlegg – på (hvis utstyrt med)
  8. Klimaanlegg – av (hvis utstyrt med)

Montering

Klargjøre maskinen

Plassere maskinen

  1. Rydd plass på arbeidsområdet under kransystemet.

    Note: Kontroller at kransystemet kan trygt støtte førerhuset over maskinen gjennom installasjonsprosessen.

  2. Plasser maskinen i arbeidsområdet, senk klippeenhetene, slå av motoren og fjern nøkkelen fra tenningsbryteren.

  3. Vent til kjølevæsken er nedkjølt og tapp den så fra maskinen. Se servicehåndboken.

Fjerne veltebeskyttelsen

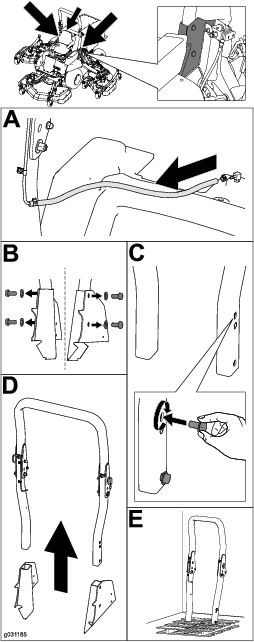

Fjern veltebeskyttelsen fra maskinen og lagre den på et egnet sted.

Important: Få noen til å hjelpe deg med å fjerne veltebeskyttelsen fra maskinen.

g031185

Figur 1

Påføre sikkerhetsmerket

Deler som er nødvendige for dette trinnet:

Sikkerhetsmerke1

Note: Følg denne prosedyren kun hvis den er påkrevd i henhold til lokale forskrifter.

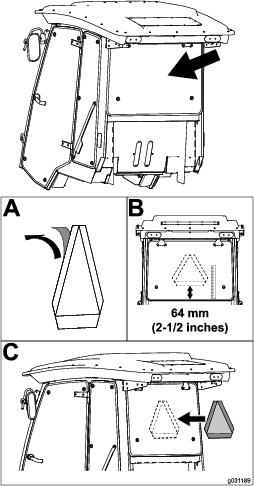

Plasser sikkerhetsmerket på bakvinduet i henhold til Figur 2.

g031189

Figur 2

Montere skumtetningene

Deler som er nødvendige for dette trinnet:

Venstre skumtetning1
Høyre skumtetning1
Bakre skumtetning1

Montere sideskumtetningene

Fjern beskyttelsesarket bak skumtetningene og sett dem på førerhuset som vist i Figur 3.

Note: Påfør alle skumtetningene i denne prosedyren 13 mm bort fra kanten på innsiden av førerhuset.

g031428

Figur 3

Montere trinnplaten

Deler som er nødvendige for dette trinnet:

Trinnplate1
Trinnstøtte1
Bolt (3/8 x 3½ tommer)2
Flensmutter (3/8 tomme)2

Fjern trinnstøtten på maskinen og monter deretter trinnstøtten som er inkludert i førerhussettet, som vist i Figur 4.

g034420

Figur 4

Montere klippeenhetens støtfanger

Deler som er nødvendige for dette trinnet:

Venstre støtfangerbrakett1
Høyre støtfangerbrakett1
Støtfanger2
Flensmutter (5/16 tomme)2

Monter støtfangerenheten på venstre og høyre klippeenhet, som vist i Figur 5.

Note: Bruk de eksisterende monteringsdelene på klippeenheten når du monterer støtfangerbraketten.

g034421

Figur 5

Montere skumdeler

Deler som er nødvendige for dette trinnet:

Fremre tetning1
Dempningsskum1
Bakre tetning1

Montere skumdelene på førerplattformen

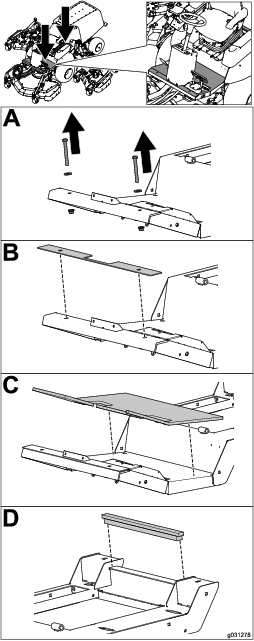

Monter skumdelene på førerplattformen (Figur 6).

g031278

Figur 6

Montere førerhuset

Deler som er nødvendige for dette trinnet:

Førerhus1
Gulvmatte1
Rette koblinger2
Slangeklemmer2
Sidetetningsdeksel1
Sidetetning1
Låsebolt (/8 3/ tomme)1
Flensmutter (3/8 x 3/4 tomme)1

Koble til løftepunktene

Bruk de fire løftepunktene på hvert hjørne av førerhusenheten (Figur 7).

Important: Ikke la løftesystemet komme i kontakt med plasttopplisten.

g031286

Figur 7

Feste førerhuset til maskinen

Fest førerhuset til maskinen med de eksisterende monteringsdelene (Figur 8).

g034422

Figur 8

Montere gulvmatten

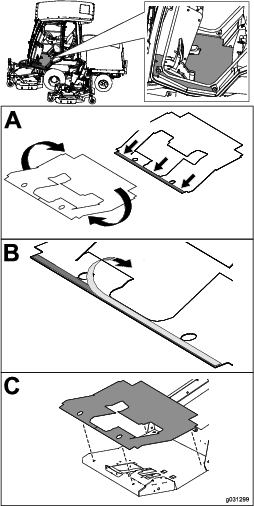

Monter gulvmatten på førerplattformen (Figur 9).

Note: Sørg for at du påfører tapetstripen på en ren overflate med nok trykk til å feste stripen til plattformen.

g031299

Figur 9

Monter varmeslangekoblingene

g031337

Figur 10

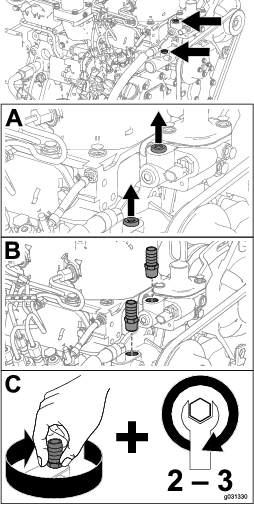

Tapp kjølevæsken fra motoren. Se brukerhåndboken.

Important: La motoren kjøle seg ned og tapp kjølevæsken før du utfører følgende prosedyre.

g031330

Figur 11

Note: Lagre motorpluggene med veltebeskyttelsesenheten og bruk den når du fjerner førerhuset.

Føre varmeslangene

Før varmeslangene under maskinen og inn i motorhuset (Figur 12).

g031424

Figur 12

Important: Ikke fest slangene til varme eller bevegelige deler.

Koble til varmeslangene

Koble varmeslangene til slangekoblingene.

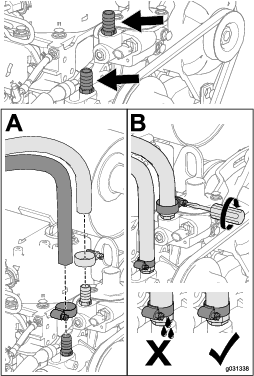

Note: Koble varmeslangen med rød plugg til tilførselsporten og varmeslangen med grønn plugg til returporten på motoren som vist i Figur 13.

g031338

Figur 13

Note: Lagre slangepluggene med veltebeskyttelsesenheten for å bruke når du fjerner førerhuset.

Koble til lufteslangen

Koble til lufteslangen fra førerhuset med de eksisterende monteringsdelene (Figur 14).

g031404

Figur 14

Montere sidetetningen

Monter sidetetningen på førerhuset (Figur 15).

g034423

Figur 15

Montere vindusspylertanken

Deler som er nødvendige for dette trinnet:

Vindusspylertank1
Tankstroppe2
Tankstøtte1
Låsebolt (5/16 x 7/8 tomme)6
Flensmutter (5/16 tomme)6
Ledningssats1

Montere tanken

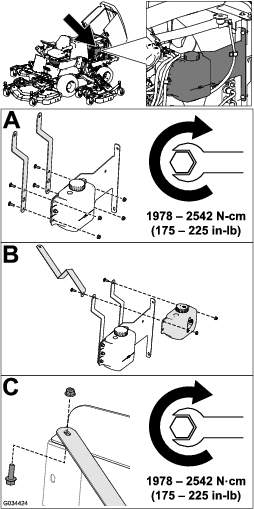

Monter vindusspylertanken på maskinen (Figur 16).

g034424

Figur 16

Note: Fest tankstøtten på maskinen med de eksisterende monteringsdelene.

Føre og koble til slangen

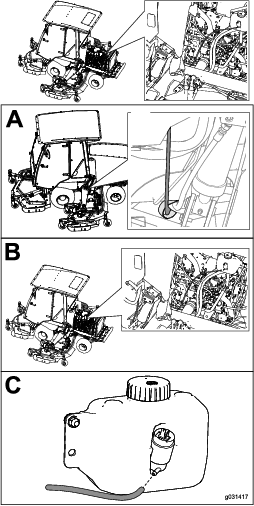

Før vindusspylertanken gjennom R-klemmen under maskinen og mot baksiden av maskinen (Figur 17).

g031417

Figur 17

Important: Ikke fest slangene til varme eller bevegelige deler.

Koble til ledningssatsen

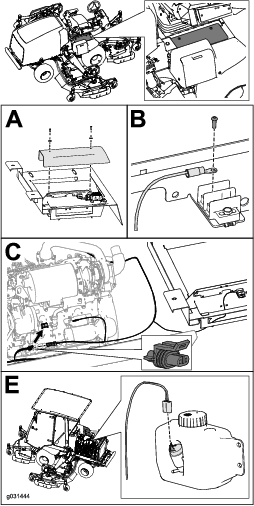

Koble til ledningssatsen for vindusspylerflasken (Figur 18).

g031444

Figur 18

Koble til ledningssatsen

Finn ledningssatsen under maskinrammen og koble den til ledningssatsen på førerhuset (Figur 19).

g031452

Figur 19

Note: Bruk kabelfester til å feste ledningssatsen på plass.

Important: Ikke fest slangene til varme eller bevegelige deler.

Fullføre monteringen

  1. Fyll kjølevæske på maskinen. Se servicehåndboken

  2. Kontroller om det har oppstått lekkasjer.

  3. Før tappeslangene gjennom R-klemmene på hver side av maskinen.

  4. Sjekk om noen deler kommer i berøring med bevegelige deler og rett opp i dette før du bruker maskinen.

  5. Sjekk at alle kontrollene fungerer før du bruker maskinen.

  6. Be noen om å hjelpe deg med å justere bakspeilet og sidespeilene før du bruker maskinen.

  7. Fjern kilene ved hjulene.

Oversikt over produktet

Førerhuskontroller

g030398

Figur 20

  1. Vindusviskerbryter
  2. Temperaturkontroll
  3. Viftekontroll
  4. Luftsirkulasjonskontroll
  5. Strømuttak

Vindusviskerbryter

Bruk denne bryteren til å slå vindusviskerne på eller av (Figur 20).

Temperaturkontroll

Drei temperaturkontrollknotten for å regulere lufttemperaturen i førerhuset (Figur 20).

Viftekontroll

Drei viftekontrollknotten for å regulere viftehastigheten (Figur 20).

Luftsirkulasjonskontroll

Styrer hvorvidt førerhuset resirkulerer inneluften eller trekker inn uteluft (Figur 20).

Frontrutelås

Løft opp låsene for å åpne frontruten (Figur 21). Trykk låsen inn for å låse frontruten i åpen posisjon. Trekk låsen ut og ned for å lukke og feste frontruten.

g008830

Figur 21

  1. Frontrutelås

Bakvindulås

Løft opp låsene for å åpne bakruten. Dra låsen opp og ut for å låse ruten i åpen stilling. Trekk låsen ut og ned for å lukke og feste ruten (Figur 21).

Important: Lukk bakvinduet før du åpner panseret for å forhindre skader.

Vedlikehold

Anbefalt vedlikeholdsplan

VedlikeholdsintervallVedlikeholdsprosedyre
Etter de 250 første timene
  • Rengjør luftfiltrene i førerhuset(skift dem ut hvis de har rifter eller er svært skitne).
    		•

    Rengjøre luftfilteret

    Forsiktig

    Dersom du lar nøkkelen stå i tenningsbryteren, kan noen utilsiktet starte motoren, noe som kan påføre deg eller andre personer alvorlige skader.

    Fjern nøkkelen fra tenningen før du begynner med vedlikeholdsarbeid.

    Rengjøre luftfiltrene

    VedlikeholdsintervallVedlikeholdsprosedyre
    Etter de 250 første timene
  • Rengjør luftfiltrene i førerhuset(skift dem ut hvis de har rifter eller er svært skitne).
    		•

    1. Fjern vingeskruene og ristene fra luftfiltrene både i og bak førerhuset (Figur 22).

      g030417

      Figur 22

      1. Filter
      2. Rist
      3. Vingeskrue
      g028379

      Figur 23

      1. Filtre
      2. Rist
      3. Vingeskrue

    2. Rengjør filtrene ved å blåse ren, oljefri, komprimert luft gjennom dem.

      Important: Filtre med hull, rifter eller andre skader må skiftes ut.

    3. Monter filtrene og risten, og fest dem med vingeskruene.

    Rengjøre førerhuset

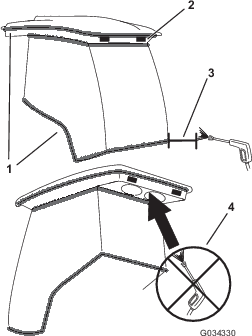

    Important: Vær forsiktig rundt førerhusets tetninger og lys (Figur 24). Hvis du bruker en trykkvasker, hold vaskestaven minst 0,6 m fra maskinen. Ikke bruk høytrykksvasker direkte på førerhusets tetninger og lys eller under det bakre overhenget.

    g034330

    Figur 24

    1. Tetning
    2. Lampe
    3. Hold staven på 0,6 m avstand.
    4. Du må ikke trykkvaske under bakre overheng.

    Lagring

    Fjern førerhuset under sommermånedene og oppbevar det trygt.

    Klargjøre maskinen for fjerning av førerhuset

    1. Plasser maskinen under førerhuskranen, slå av motoren og ta ut tenningsnøkkelen.

    2. Blokker hjulene for å hindre at maskinen ruller under monteringen.

    3. La motoren kjøle seg ned før du starter prosedyren.

    4. Tapp motorkjølevæsken.

    Fjerne førerhuset

    1. Koble førerhuskranen til de fire løftepunktene på førerhuset (Figur 7).

    2. Frakoble varmerørene, monter riktig støvdeksel på endene av slangen, og monter motorpluggene på portene (Figur 11) og (Figur 13).

    3. Fjern boltene, skivene og låsemutrene som fester førerhuset til maskinen (Figur 8).

      Note: Monter alle delene du fjernet på de opprinnelige plasseringene i rekkefølgen som brukes for å feste førerhuset til maskinen. Dette vil forhindre at du mister deler og gjøre monteringen enklere.

    4. Hev førerhuset slik at du trygt kan flytte maskinen bort fra førerhuset.

    5. Flytt maskinen bort fra førerhuset.

    6. Senk førerhuset på et lasteplan slik at du kan flytte det til en lagringsplass.

      Note: Fest ledningssatsen og slangene slik at de ikke skades under senkningen eller oppbevaringen. Dekk til førerhuset mens det oppbevares, slik at det ikke samles opp støv og rusk.

    7. Monter veltebeskyttelsen på maskinen før du tar maskinen i bruk.
