Opvarmet (kun) førerhussæt

Groundsmaster® 4000-D-plæneklipper med roterende skæreknive fra 2015 og senere

Model No. 31232-Serial No. 400400001 and Up

Sikkerhed

Dette produkt overholder alle relevante EU-direktiver. Få yderligere oplysninger i inkorporeringserklæringen bagest i denne udgivelse.

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Beskadigede eller bortkomne mærkater skal udskiftes.
decal130-0611

130-0611

  1. 1) Fjern pinden. 2) Løft dørene. 3) Forlad førerhuset.
decal130-5355

130-5355

  1. Luk bagruden.
  2. Løft motorhjelmen.
decal125-9688

125-9688

  1. Vinduesviskere – fra
  2. Vinduesviskere
  3. Vinduesviskere – til
  4. Sprøjt sprinklervæske
decal132-3600

132-3600

  1. Læs betjeningsvejledningen for at få yderligere oplysninger om sikringer.
  2. Forlygte – 25 A
  3. Kondensators ventilator og airconditionkobling – 30 A
  4. Ventilator – 25 A
  5. Arbejdslygte – 20 A
  6. Hjælpestrøm – 15 A
  7. Førerhuslys – 15 A
  8. Vinduesviskere – 15 A
decal130-0457

130-0457

  1. Venstre
  2. Højre
decal120-0250

120-0250

  1. Langsomtgående køretøj
decal130-0594

130-0594

  1. Advarsel – læs betjeningsvejledningen. Spænd altid sikkerhedsselen, og bær høreværn, når du sidder i førerhuset.
decal130-5356

130-5356

  1. Brug fodpedalen til at køre fremad eller baglæns.
decal121-8378

121-8378

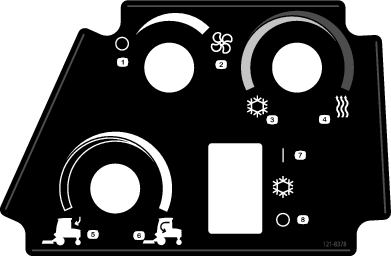

  1. Ventilator – fra
  2. Ventilator – til (højeste indstilling)
  3. Kold luft
  4. Varm luft
  5. Udvendig luft
  6. Indvendig luft
  7. Airconditionanlæg – til (hvis udstyret hermed)
  8. Airconditionanlæg – fra (hvis udstyret hermed)

Opsætning

Klargøring af maskinen

Placering af maskinen

  1. Ryd en del af dit arbejdsområde under hejsesystemet.

    Note: Bekræft, at dit hejsesystem kan understøtte førerhuset over maskinen på sikker vis under monteringen.

  2. Flyt maskinen til arbejdsområdet, sænk plæneklipperskjoldene, sluk for motoren, aktiver parkeringsbremsen, og tag nøglen ud af tændingskontakten.

  3. Lad motorkølevæsken køle af, og tap derefter kølevæsken fra maskinen. Se servicevejledningen.

Afmontering af styrtbøjlen

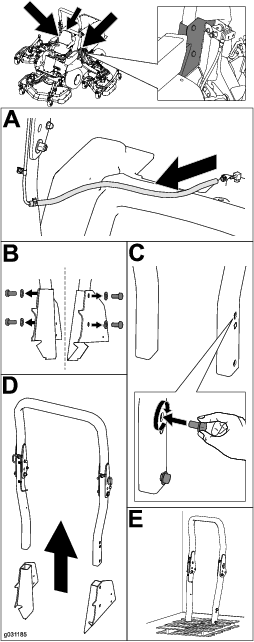

Fjern styrtbøjlen fra maskinen, og opbevar den et passende sted.

Important: Få en hjælper til at hjælpe dig med at fjerne styrtbøjlen fra maskinen.

g031185

Figur 1

Påsætning af sikkerhedsmærkaten

Dele, der skal bruges til dette trin:

Sikkerhedsmærkat1

Note: Følg denne procedure, hvis de lokale forskrifter kræver det.

Sæt sikkerhedsmærkaten på bagruden som vist i Figur 2.

g031189

Figur 2

Montering af skumforseglingerne

Dele, der skal bruges til dette trin:

Venstre skumforsegling1
Højre skumforsegling1
Bageste skumforsegling1

Montering af sideskumforseglingerne

Fjern den selvklæbende bagside fra skumforseglingerne, og sæt dem på førerhuset som vist i Figur 3.

Note: Påsæt alle skumforseglinger i denne procedure 13 mm væk fra førerhusets indvendige kant.

g031428

Figur 3

Montering af trinpladen

Dele, der skal bruges til dette trin:

Trinplade1
Trinstøtte1
Bolt (3/8 x 3-1/2 tomme)2
Flangemøtrik (⅜ tomme)2

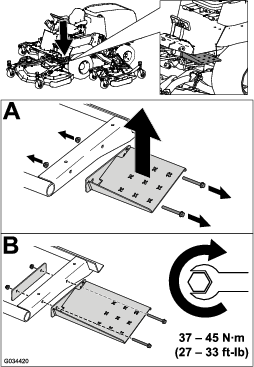

Fjern trinstøtten på maskinen, og monter derefter trinstøtten, der følger med førerhussættet som vist i Figur 4.

g034420

Figur 4

Montering af plæneklipperskjoldets kofanger

Dele, der skal bruges til dette trin:

Venstre stødfangerbeslag1
Højre stødfangerbeslag1
Støddæmper2
Flangemøtrik (5/16 tomme)2

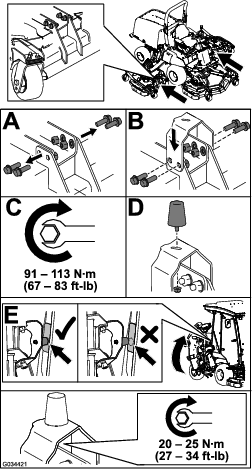

Monter kofangerenheden på venstre og højre plæneklipperskjold som vist i Figur 5.

Note: Brug de eksisterende skruer og møtrikker på plæneklipperskjoldet, når du monterer kofangerbeslaget.

g034421

Figur 5

Montering af skumdele

Dele, der skal bruges til dette trin:

Forreste forsegling1
Slidbaneskum1
Bageste forsegling1

Montering af skumdelene på operatørplatformen

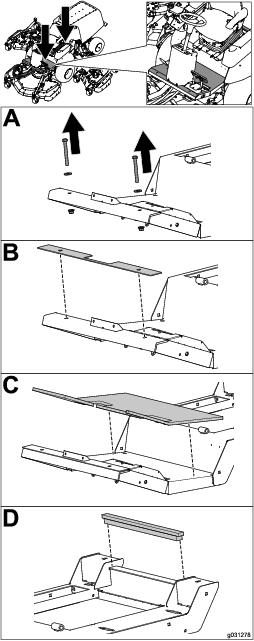

Monter skumdelene på operatørplatformen (Figur 6).

g031278

Figur 6

Montering af førerhuset

Dele, der skal bruges til dette trin:

Førerhus1
Gulvplade1
Lige fittinger2
Slangeklemmer2
Sideforseglingsdæksel1
Sideforsegling1
Bræddebolt (3/8 tomme)1
Flangemøtrik (3/8 x 3/4 tomme)1

Tilslutning til løftepunkterne

Brug de 4 løftepunkter, der er placeret i hvert hjørne af førerhuset (Figur 7).

Important: Lad ikke løftesystemet komme i kontakt med plastloftkonsollen.

g031286

Figur 7

Fastgøring af førerhuset på maskinen

Brug de eksisterende skruer og møtrikker til at fastgøre førerhuset på maskinen (Figur 8).

g034422

Figur 8

Montering af gulvpladen

Monter gulvpladen på operatørplatformen (Figur 9).

Note: Sørg for at sætte klæbestrimlen på en ren overflade, og påfør tilstrækkeligt tryk til at klæbe strimlen fast på platformen.

g031299

Figur 9

Monter varmeslangefittingerne

g031337

Figur 10

Dræn kølevæsken fra motoren. Se betjeningsvejledningen.

Important: Lad motoren køle af, og dræn kølevæsken, før følgende procedure udføres.

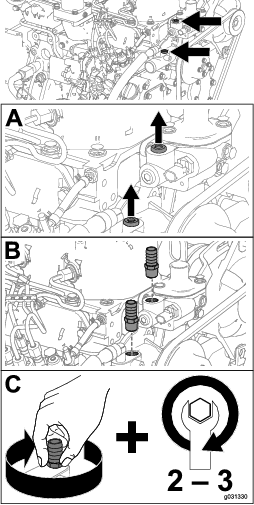

g031330

Figur 11

Note: Opbevar motorpropperne sammen med styrtbøjleenheden, så du har dem, når du fjerner førerhuset.

Føring af varmeslangerne

Før varmeslangerne under maskinen og ind i motorrummet (Figur 12).

g031424

Figur 12

Important: Fastgør ikke slangerne til varme eller bevægelige dele.

Tilslutning af varmeslangerne

Tilslut varmeslangerne til slangefittingerne.

Note: Tilslut varmeslangen med den røde prop til forsyningsporten og varmeslangen med den grønne prop til returporten på motoren som vist i Figur 13.

g031338

Figur 13

Note: Opbevar slangepropperne sammen med styrtbøjleenheden, så du har dem, når du fjerner førerhuset.

Tilslutning af udluftningsslangen

Brug de eksisterende skruer og møtrikker til at fastgøre udluftningsslangen fra førerhuset (Figur 14).

g031404

Figur 14

Montering af sideforseglingen

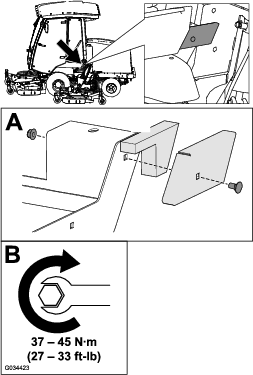

Monter sideforseglingen på førerhuset (Figur 15).

g034423

Figur 15

Montering af skyllevæskebeholderen

Dele, der skal bruges til dette trin:

Skyllevæskebeholder1
Beholderrem2
Beholderstøtte1
Bræddebolt (5/16 x 7/8 tomme)6
Flangemøtrik (5/16 tomme)6
Ledningsnet1

Montering af beholderen

Monter skyllevæskebeholderen på maskinen (Figur 16).

g034424

Figur 16

Note: Brug de eksisterende skruer og møtrikker, når du fastgør beholderstøtten på maskinen.

Føring og tilslutning af slangen

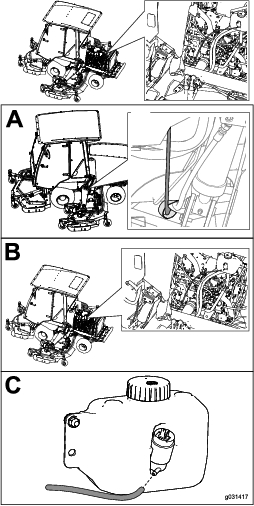

Før skyllevæskeslangen gennem R-klemmen under maskinen og mod maskinens bagende (Figur 17).

g031417

Figur 17

Important: Fastgør ikke slangerne til de varme eller bevægelige dele.

Tilslutning af ledningsnettet

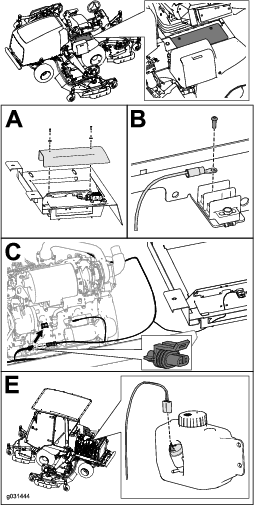

Tilslut skyllevæskeflaskens ledningsnet (Figur 18).

g031444

Figur 18

Tilslutning af ledningsnettet

Find ledningsnettet under maskinstellet, og tilslut det til ledningsnettet på førerhuset (Figur 19).

g031452

Figur 19

Note: Brug kabelbånd til at sætte ledningsnettet på plads.

Important: Fastgør ikke slangerne til de varme eller bevægelige dele.

Afslutning af monteringen

  1. Fyld kølevæske på maskinen. Se servicevejledningen.

  2. Kontroller, om der er lækager.

  3. Før aftapningsslangerne gennem R-klemmerne på hver side af maskinen.

  4. Kontroller for dele, der forstyrrer de bevægelige dele og foretag justeringer, før maskinen betjenes.

  5. Kontrollér driften af alle betjeningsanordninger, før maskinen betjenes.

  6. Brug en hjælper til at justere bakspejlet og sidespejlene, før maskinen betjenes.

  7. Fjern stopklodserne fra hjulene.

Produktoversigt

Betjeningsanordninger i førerhus

g030398

Figur 20

  1. Forrudeviskerkontakt
  2. Temperaturregulering
  3. Ventilatorstyring
  4. Luftreguleringsstyring
  5. Strømkilde

Forrudeviskerkontakt

Brug denne kontakt til at slå forrudeviskeren til eller fra (Figur 20).

Temperaturregulering

Drej på temperaturreguleringsgrebet for at regulere lufttemperaturen i førerhuset (Figur 20).

Ventilatorstyring

Drej på ventilatorstyringsgrebet for at regulere ventilatorhastigheden (Figur 20).

Luftregulering

Indstiller luftreguleringen til enten at recirkulere luften i førerhuset eller til at trække luft ind i førerhuset udefra (Figur 20).

Forrudelås

Løft op i låsene for at åbne forruden (Figur 21). Tryk låsen ind for at fastlåse forruden i den åbne position. Træk ud og ned på låsen for at lukke og fastgøre forruden.

g008830

Figur 21

  1. Forrudelås

Bagrudelås

Løft op i låsene for at åbne bagruden. Træk låsen op og ud for at fastlåse vinduet i den åbne position. Træk låsen ud og ned for at lukke og fastgøre ruden (Figur 21).

Important: Luk bagruden, før du åbner motorhjelmen for at forhindre eventuel beskadigelse.

Vedligeholdelse

Skema over anbefalet vedligeholdelse

VedligeholdelsesintervallerVedligeholdelsesprocedure
Efter de første 250 timer
  • Rengør førerhusets luftfiltre(udskift dem, hvis de er slidte eller meget beskidte).
    		•

    Rengøring af luftfilteret

    Forsigtig

    Hvis du lader nøglen sidde i tændingen, kan andre personer utilsigtet komme til at starte motoren og forårsage alvorlig personskade på dig eller andre omkringstående.

    Fjern nøglen fra tændingen, før vedligeholdelsesarbejde påbegyndes.

    Rengøring af luftfiltrene

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Efter de første 250 timer
  • Rengør førerhusets luftfiltre(udskift dem, hvis de er slidte eller meget beskidte).
    		•

    1. Afmonter fingerskruerne og ristene fra luftfiltrene inden i førerhuset og bag førerhuset (Figur 22).

      g030417

      Figur 22

      1. Filter
      2. Rist
      3. Fingerskrue
      g028379

      Figur 23

      1. Filtre
      2. Rist
      3. Fingerskrue

    2. Rengør filtrene ved at blæse ren, oliefri trykluft gennem dem.

      Important: Hvis der konstateres huller, revner eller anden beskadigelse, udskiftes filteret.

    3. Monter filtre og riste, og fastgør dem med fingerskruerne.

    Rengøring af førerhuset

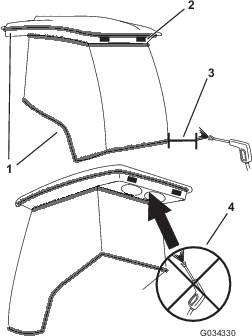

    Important: Vær forsigtig omkring førerhusets forseglinger og lygter (Figur 24). Hvis du bruger en højtryksrenser, så hold højtryksrenserpistolen mindst 0,6 m væk fra maskinen. Brug ikke højtryksrenser direkte på førerhusets forseglinger og lys eller under bageste udhæng.

    g034330

    Figur 24

    1. Pakning
    2. Lygte
    3. Hold højtryksrenserpistolen 0,6 m væk.
    4. Anvend ikke højtryksrensning under bageste udhæng.

    Opbevaring

    Afmonter førerhuset til opbevaring i de varmere måneder.

    Klargøring af maskinen til afmontering af førerhuset

    1. Flyt maskinen under hejseudstyret til førerhuset, sluk for motoren, og tag nøglen ud af tændingskontakten.

    2. Klods hjulene op for at forhindre, at maskinen bevæger sig under monteringen.

    3. Lad motoren køle ned, før du starter proceduren.

    4. Dræn motorkølevæsken.

    Fjernelse af førerhuset

    1. Tilslut førerhusets hejseudstyr til førerhusets 4 løftepunkter (Figur 7).

    2. Frakobl varmeslangerne, monter det relevante støvdæksel i slangeenderne, og sæt motorpropperne i port (Figur 11) og (Figur 13).

    3. Fjern boltene, spændeskiverne og låsemøtrikkerne, der fastgør førerhuset til maskinen (Figur 8).

      Note: Sæt alle bolte og møtrikker, som du fjernede, tilbage i de oprindelige monteringsplaceringer i den rækkefølge, der bruges til at fastgøre førerhuset til maskinen. Dette vil forhindre, at man mister bolte og møtrikker, og forenkle installationen.

    4. Hæv førerhuset til en højde, der giver dig mulighed for på sikker vis at flytte maskinen væk fra førerhuset.

    5. Flyt maskinen væk fra førerhuset.

    6. Sænk førerhuset ned på en bæreenhed, så du kan flytte den til en opbevaringsplacering.

      Note: Fastgør ledningsnettet og slangerne for at forhindre beskadigelse ved sænkning eller opbevaring. Dæk førerhuset til for at forhindre, at støv og snavs samler sig, mens det opbevares.

    7. Monter styrtbøjlen på maskinen før betjening af maskinen.
