ウインドシールド キット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. エンジンを止め、キーを抜き取る。

図 1

1. ヘッドライトの開口部でフードをつかみ、フードを持ち上げて、下側の取り付けタブをフレームの穴から外す（図 2）。



   図 2

   1. フード

2. フードの下側を手前に持ち上げて、上部の取り付けタブをフレームのスロットから引き抜けるようにする（図 2）。

3. フードの上側を前に倒し、ヘッドライトからワイヤコネクタを抜く（図 2）。

4. フードを外す。

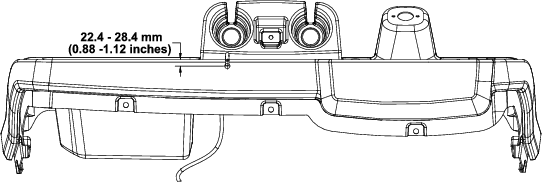

ダッシュボード上の、助手席側カップホルダーの中心線上の図 3に示す寸法位置に、直径 9.5 mm の穴を開ける。

図 3

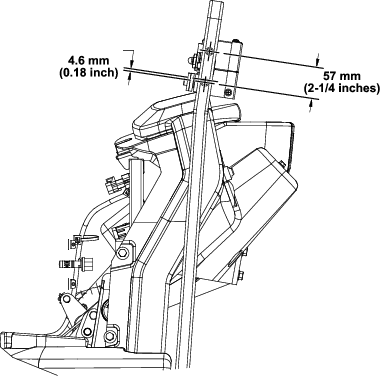

1. 日よけ支持チューブにある既存の穴（直径 9.9 mm）から下に 4.6 mm 下がった位置にマーキングする（図 4）。

2. 日よけ支持チューブに第一の穴（直径 7.1 mm）を開ける（図 4）。

   チューブを貫通するように穴を開けること。

3. この穴から上に 57 mm の位置で、日よけ支持チューブに第二の穴（直径 7.1 mm）を開ける（図 4）。

   チューブを貫通するように穴を開けること。

4. 機体の反対側でも同じ作業を行う。



   図 4

この作業に必要なパーツ

ウインドシールドサポートアセンブリを、日よけ支持チューブに取り付ける；フランジヘッドボルト（¼ x 1½"）4 本とフランジナット（¼"）で図 5のように取り付ける。

図 5

1. フランジヘッドボルト （¼ x 1½"）
2. ロックナット（¼"）
3. ウインドシールドサポートアセンブリ

この作業に必要なパーツ

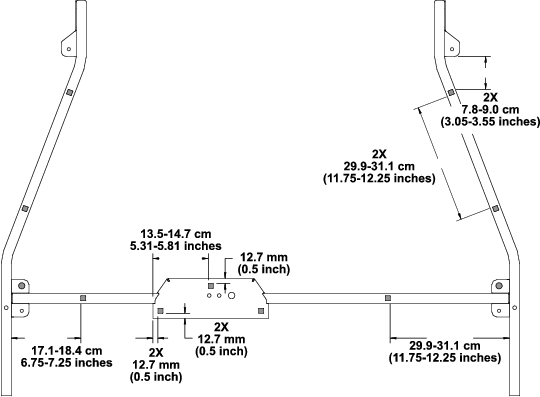

モータ取り付けブラケット、ウインドシールドサポート、日よけサポートチューブの、図 6に示す寸法位置に、パッド（9 枚）を貼りつける。

ウインドシールドサポートアセンブリの上部にある穴に、ゴム製バンパー（ 2 枚）を取り付ける（図 6）。

図 6

この作業に必要なパーツ

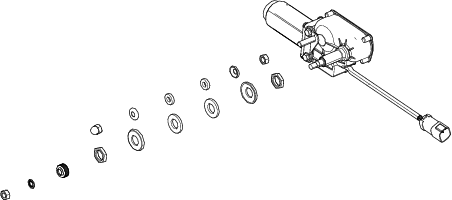

1. 図 7に示すように、ワイパーモータアセンブリの留め具を外す。



   図 7

2. ワイパーモータアセンブリをモータ取り付けブラケットに固定する；いま取り外した金具類を図 8のように使用する。



   図 8

3. アコーンナットを 23-28 N·（0.7-0.8 kg.m = 17-21 ft-lb）、ワイパースタドナットは 23-28 N·m（0.4-0.5 kg.m = 17-21 ft-lb）にトルク締めする。

この作業に必要なパーツ

1. ワイヤハーネスを図 9のように配置する。



   図 9

2. ワイヤハーネスを、左側日よけサポートチューブとウインドシールドサポートアセンブリに固定する；マグネットラップとファーの押し込みファスナーを使用する（図 10）。



   図 10

   1. マグネット式結束ラップ
   2. 押し込みファスナー

3. ワイヤハーネスを、ワイパーモータのコネクタに接続する（図 11）。



   図 11

   1. ワイヤハーネスのコネクタ
   2. ワイパーモータのコネクタ

4. ダッシュボード上のプラグを打ち抜いて、ロッカースイッチを取り付ける。

5. ロッカースイッチに、ワイヤハーネスの 8 ソケットコネクタを接続する（図 12）。



   図 12

   1. ワイヤハーネスのコネクタ
   2. ロッカースイッチ

この作業に必要なパーツ

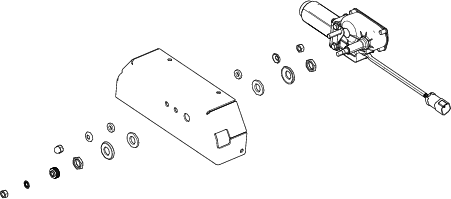

ワイパーモータカバーをモータ取り付けブラケットに固定する；スペードナット（4 個）、プラスねじ（#10 x ½"）4 本で図 13のように取り付ける。

図 13

この作業に必要なパーツ

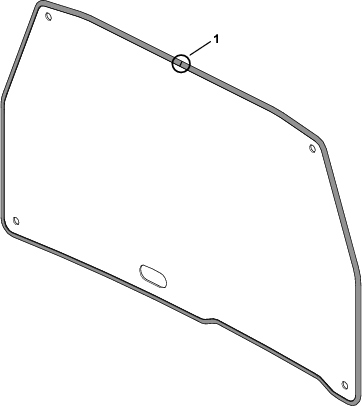

ウインドシールドの上中央の合わせ目からスタートして、ウインドシールドの周囲にトリムを取り付ける；ゴム製マレットで打ち込む（図 14）。

Note: 周囲全体にトリムを打ちこんで余剰が出たら、切り捨ててください。

図 14

1. ここの合わせ目からスタート。

この作業に必要なパーツ

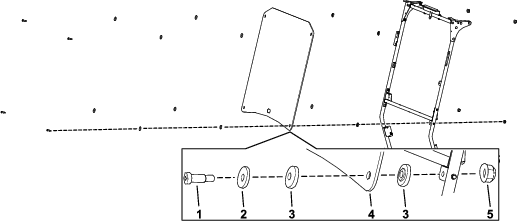

ウインドシールドサポートにウインドシールドを取り付ける；ショルダボルト（5/16 x 1¼"）4 本、バックアップワッシャ（4 枚）、フランジブッシュ（8 個）、フランジナット（5/16"）を使用して図 15のように取り付ける。

図 15

1. ショルダボルト（5/16 x 1¼"）
2. バックアップワッシャ
3. フランジブッシュ
4. ウインドシールド
5. フランジナット（5/16"）

ワイパー用モータを作動させる。ワイパーが完全に一往復して所定の位置に戻ることを確認する。

この作業に必要なパーツ

1. 機体のサポートチューブにタンク取り付けブラケットを取り付ける；U ボルト（2 本）、フランジナット（5/16"）4 個を使用して図 16のように取り付ける。



   図 16

   1. タンク取り付けブラケット
   2. フランジナット（5/16"）
   3. Ｕボルト

2. タンク取り付けブラケットにタンクを固定する；キャリッジボルト（5/16 x ¾"） 4 本とフランジナット（5/16"）で図 17のように取り付ける。



   図 17

   1. キャリッジボルト（5/16 x ¾"）
   2. ウオッシャー液タンク
   3. タンク取り付けブラケット
   4. フランジナット（5/16"）

3. ウォッシャー液タンクにワイパーホースを取り付ける（図 18）。

4. タンクからワイパーモータにワイパ―ホースを配設し、ケーブルタイ（3本）で固定する（図 18）。

5. ワイパーモータの開口部にホースフィッティング（鋸歯）を取り付け、ホースのもう一方をここに接続する（図 18）。



   図 18

   1. ケーブルタイ
   2. ホースフィッティング（バーブ）

6. ワイヤハーネスのコネクタをタンクのコネクタに差し込む。奥までしっかりと押し込むこと （図 19）。



   図 19

   1. 2ソケットコネクタ（ワイヤハーネス）
   2. 2ブレードコネクタ（ウォッシャーポンプ）

この作業に必要なパーツ

1. ワイパーモータを最低 1 往復させる。これにより、モータが正常位置に戻る。

2. ワイパーアームにワイパーブレードを取り付ける。

3. ワイパーアームをモータに取り付ける；ロックワッシャとワイパースタッドを使用する（図 20）。



   図 20

   1. ワイパースタッド用ナット
   2. ロックワッシャ
   3. ワイパーアーム

4. 図 21 の位置にアームをセットする。



   図 21

5. ワイパースタッドを 23-29 N·m（2.4-2.9 kg.m=17-21 ft-lb）にトルク締めする。

ロッカースイッチで、ワイパーのONとOFFの切り替えを行います（図 22）。

図 22

1. ON 位置
2. OFF 位置
