Kit parabrezza

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Spegnete il motore e togliete la chiave.

Figura 1

1. Afferrate il cofano dalle aperture dei fari, sollevatelo per sganciare le linguette di montaggio inferiori dalle fessure del telaio (Figura 2).



   Figura 2

   1. Cofano

2. Ruotate verso l'alto la parte inferiore del cofano in modo da estrarre le linguette di montaggio superiori dalle fessure del telaioFigura 2).

3. Ruotate in avanti la parte superiore del cofano e scollegate i connettori dei fili dai fari (Figura 2).

4. Rimuovete il cofano.

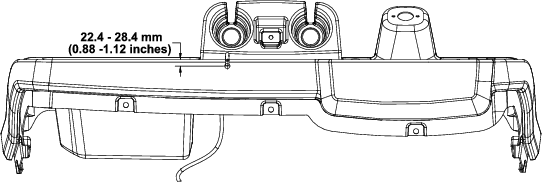

Praticate un foro (9,5 mm) nel cruscotto in corrispondenza del portabicchieri lato passeggero delle dimensioni mostrate nella Figura 3.

Figura 3

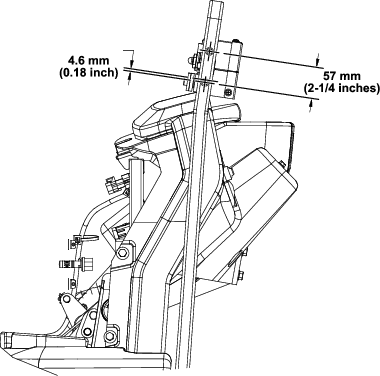

1. Misurate 4,6 mm sotto il foro esistente (9,9 mm) nel tubo di supporto del tettuccio (Figura 4).

2. Praticate il primo foro (7,1 mm) nel tubo di supporto del tettuccio (Figura 4).

   Accertatevi di forare entrambe le pareti del tubo di supporto del tettuccio.

3. Misurate 57 mm sopra il foro che avete praticato e praticate il secondo foro (7,1 mm) nel tubo di supporto del tettuccio (Figura 4).

   Accertatevi di forare entrambe le pareti del tubo di supporto del tettuccio.

4. Ripetete la procedura sull'altro lato della macchina.



   Figura 4

Parti necessarie per questa operazione:

Fissate il gruppo di supporto del parabrezza ai tubi di supporto del tettuccio utilizzando 4 bulloni a testa flangiata (¼" x 1½") e 4 dadi di bloccaggio (¼") come illustrato nella Figura 5.

Figura 5

1. Bullone a testa flangiata (¼" x 1½")
2. Dado di bloccaggio (¼")
3. Gruppo supporto del parabrezza

Parti necessarie per questa operazione:

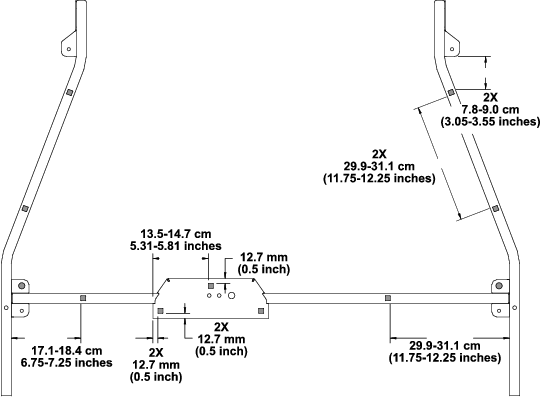

Applicate i 9 cuscinetti alla staffa di montaggio del motore, al supporto del parabrezza e ai tubi di supporto del tettuccio attenendovi alle misure mostrate nella Figura 6.

Montate i 2 gommini di arresto nei fori superiori del gruppo di supporto del parabrezza (Figura 6).

Figura 6

Parti necessarie per questa operazione:

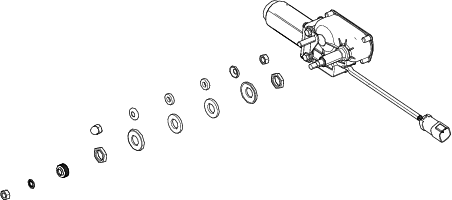

1. Smontate i dispositivi di fissaggio dal gruppo del motore del tergicristallo come mostrato nella Figura 7.



   Figura 7

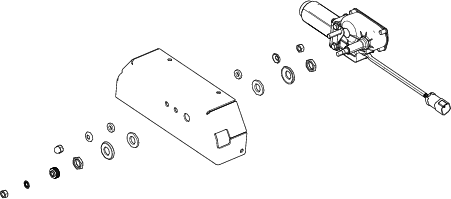

2. Fissate il gruppo del motore del tergicristallo alla staffa di montaggio del motore con la bulloneria rimossa in precedenza come mostrato nella Figura 8.



   Figura 8

3. Serrate il dado a ghianda applicando una coppia compresa tra 23 e 28 N∙m e serrate il dado del perno del tergicristallo applicando una coppia compresa tra 23 e 28 N∙m.

Parti necessarie per questa operazione:

1. Disponete il cablaggio come mostrato in Figura 9.



   Figura 9

2. Fissate il cablaggio preassemblato al tubo di supporto sinistro del tettuccio e al gruppo del supporto del parabrezza con le fascette magnetiche avvolgibili e i dispositivi di fissaggio a pressione sul cablaggio preassemblato (Figura 10).



   Figura 10

   1. Fascette magnetiche avvolgibili
   2. Dispositivi di fissaggio a pressione

3. Collegate il cablaggio preassemblato al connettore sul motore del tergicristallo (Figura 11).



   Figura 11

   1. Connettore del cablaggio preassemblato
   2. Connettore del motore del tergicristallo

4. Rimuovete il tappo dal cruscotto e inserite l’interruttore a bilanciere nell’apertura.

5. Collegate il connettore a 8 prese del cablaggio preassemblato all’interruttore a bilanciere sul cruscotto (Figura 12).



   Figura 12

   1. Connettore del cablaggio preassemblato
   2. Interruttore a bilanciere

Parti necessarie per questa operazione:

Fissate la protezione del motore del tergicristallo alla staffa di montaggio del motore con le 4 piastrine per viti autofilettanti e 4 viti Phillips (#10 x ½”) come mostrato nella Figura 13.

Figura 13

Parti necessarie per questa operazione:

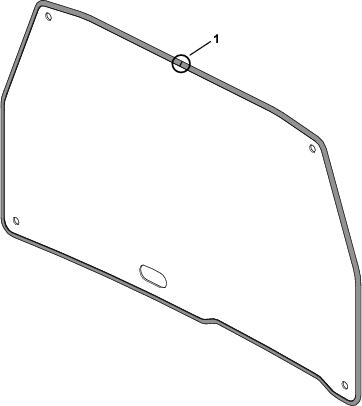

Partendo dalla giuntura della rifinitura nella parte superiore centrale del parabrezza, utilizzate un martello in gomma per montare la rifinitura attorno al parabrezza (Figura 14).

Note: Dopo il montaggio della rifinitura, può essere necessario rifilare la lunghezza del bordo della rifinitura.

Figura 14

1. Posizionate qui la giuntura iniziale della rifinitura.

Parti necessarie per questa operazione:

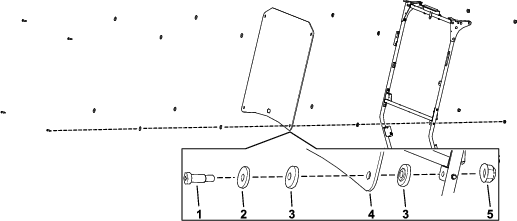

Montate il parabrezza sui suoi supporti con 4 viti a spallamento (5/16" x 1¼"), 4 rondelle di riserva, 8 boccole flangiate, 4 dadi flangiati (5/16”) come mostrato nella Figura 15.

Figura 15

1. Bullone a spallamento (5/16" x 1¼")
2. Rondella di riserva
3. Boccola flangiata
4. Parabrezza
5. Dado flangiato (5/16")

Fate girare il motore del tergicristallo per un ciclo completo al fine di verificare che l’albero del tergicristallo si posizioni correttamente.

Parti necessarie per questa operazione:

1. Fissate la staffa di montaggio del serbatoio al tubo di supporto della macchina utilizzando i 2 bulloni a U e i 4 dadi flangiati (5/16") come mostrato nella Figura 16.



   Figura 16

   1. Staffa di montaggio del serbatoio
   2. Dado flangiato (5/16")
   3. Bullone a U

2. Fissate il serbatoio del detergente alla staffa di montaggio del serbatoio utilizzando 4 bulloni a testa tonda (5/16" x ¾”) e 4 dadi flangiati (5/16"), come mostrato nella Figura 17.



   Figura 17

   1. Bullone a testa tonda (5/16" x ¾")
   2. Serbatoio del detergente
   3. Staffa di montaggio del serbatoio
   4. Dado flangiato (5/16")

3. Collegate il flessibile del tergicristallo al serbatoio del detergente (Figura 18).

4. Instradate il flessibile del tergicristallo dal serbatoio del detergente al motore del tergicristallo e fissatelo con 3 fascette per cavi (Figura 18).

5. Montate il raccordo dentellato del flessibile nell’apertura del motore del tergicristallo e collegate l’altra estremità del flessibile del tergicristallo (Figura 18).



   Figura 18

   1. Fascette per cavi
   2. Raccordo dentellato del flessibile

6. Inserite il connettore del cablaggio preassemblato sul connettore del serbatoio sinché il connettore non è completamente in sede (Figura 19).



   Figura 19

   1. Connettore femmina a 2 contatti – cablaggio preassemblato
   2. Connettore piatto a 2 ingressi – pompa tergicristallo

Parti necessarie per questa operazione:

1. Mettete in funzione il motore del tergicristallo per almeno 1 ciclo e attendete che torni alla sua posizione normale.

2. Fissate la lama del tergicristallo al braccio.

3. Per montare il braccio sul motore utilizzate la rondella di bloccaggio e il dado del perno del tergicristallo (Figura 20).



   Figura 20

   1. Dado del perno del tergicristallo
   2. Rondella di bloccaggio
   3. Braccio tergicristallo

4. Posizionate il braccio utilizzando le misure illustrate nella Figura 21



   Figura 21

5. Serrate il dado del perno del tergicristallo applicando una coppia compresa tra 23 e 29 N∙m.

Premete l’interruttore a bilanciere per ATTIVARE o DISATTIVARE i tergicristalli (Figura 22).

Figura 22

1. Posizione di ATTIVAZIONE
2. Posizione di DISATTIVAZIONE
