Kit de pesos de tração às 3 rodas

Peças necessárias para este passo:

Important: GR3300/3320 para cumprir as normas EN ISO 5395 e ANSI B71.4-2017 quando este kit é instalado em conjunto com o kit de tração às 3 rodas.

1. Estacione a máquina numa superfície plana.

2. Desligue o motor, aguarde que todas as peças em movimento parem, ative o travão de estacionamento e retire a chave.

3. Eleve a máquina com um macaco no ponto de suspensão (Figura 1).

4. Retire as 4 porcas de roda na roda em pares posicionadas diagonalmente uma em relação à outra (Figura 1).

5. Retire o pneu e coloque-o de lado para ser instalado mais tarde.

6. Retire os 2 parafusos restantes que prendem o motor da roda à forquilha da roda giratória (Figura 1).

7. Monte as 3 placas de peso no lado direito da forquilha da roda giratória com 2 parafusos de cabeça sextavada (½ pol. x 6 pol.) e 2 porcas de bloqueio do kit (Figura 1).

   Note: Aperte os parafusos com 65 a 85 N·m.

8. Posicione o peso no anel da roda do pneu removido para determinar o local das hastes da válvula e os dispositivos de montagem do peso.

   Note: Marque os 2 furos na roda onde vão os dispositivos de montagem do peso.

9. Instale o pneu com 2 porcas de rodas previamente removidas nos outros 2 furos (não marcados).

10. Aperte os 2 adaptadores de peso do kit nas duas cavilhas das rodas restantes (furos marcados).

    Note: Posicione o adaptador de peso de forma a que a extremidade afunilada fique virada para a roda.

11. Aperte as porcas das rodas e os adaptadores de pesos com 88 a 115 N·m.

12. Enrosque uma cavilha em cada um dos 2 adaptadores de peso até ao fim.

13. Instale o peso da roda sobre as cavilhas, adaptadores de peso e haste da válvula.

    Important: Não danifique a haste da válvula.

14. Prenda o peso da roda aos adaptadores com duas anilhas e porcas de bloqueio.

    Note: Aperte as porcas de bloqueio com 65 a 85 N·m.

15. Baixe a máquina.

16. Aperte as porcas das rodas, adaptadores dos pesos e porcas de bloqueio com uma força de 88 a 115 N·m a cada 200 horas de funcionamento.

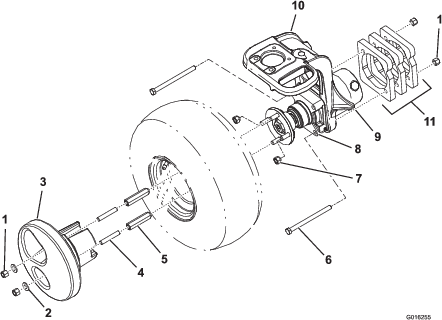

Figura 1

1. Porca de bloqueio (4)
2. Anilha de encosto (2)
3. Peso da roda
4. Cavilha (2)
5. Adaptador dos pesos das rodas (2)
6. Parafuso de cabeça sextavada (2)
7. Porca de roda (4)
8. Motor das rodas
9. Ponto de suspensão
10. Forquilha da roda giratória
11. Placas de peso (3)
