Montering
Delar som behövs till detta steg:
| Hjulvikt | 1 |
| Viktplatta | 3 |
| Låsmutter | 4 |
| Tryckbricka | 2 |
| Tapp | 2 |
| Hjulviktsadapter | 2 |
| Sexkantsskruv | 2 |
Important: GR3300/3320 kommer att uppfylla SS-EN ISO 5395 och ANSI B71.4-2017 när denna sats är monterad tillsammans med satsen för trehjulsdrift.
-
Parkera maskinen på ett plant underlag.
-
Stäng av motorn, vänta tills alla rörliga delar har stannat, koppla in parkeringsbromsen och ta ut nyckeln.
-

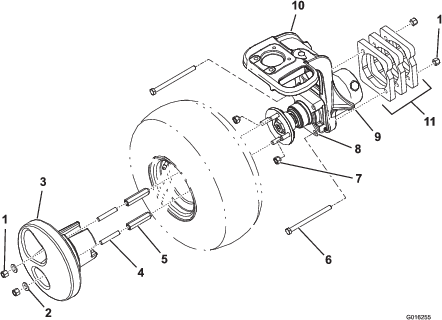

Höj upp maskinen med en domkraft vid domkraftspunkten (Figur 1).
-
Ta bort de fyra hjulmuttrarna på hjulet som sitter i par diagonalt mot varandra (Figur 1).
-
Ta bort däcket och lägg det åt sidan. Det ska sättas tillbaks senare.
-
Ta bort de två kvarvarande skruvarna som håller fast hjulmotorn mot svänghjulsgaffeln (Figur 1).
-
Montera tre viktplattor till höger om svänghjulsgaffeln med två sexkantsskruvar (½ x 6 tum) och två låsmuttrar från satsen (Figur 1).
Note: Dra åt låsmuttrarna till 88–115 Nm.
-
Placera vikten på det borttagna däckets fälg för att bestämma placeringen av ventilskaften och viktens fästdon.
Note: Markera två hål på hjulet för viktens fästdon.
-
Montera däcket med de två hjulmuttrar som du tog bort tidigare i de andra två hålen (ej markerade).
-
Gänga på de två viktadaptrarna från satsen på de två återstående hjultapparna (markerade hål).
Note: Placera viktadaptern så att den avsmalnande änden är vänd mot hjulet.
-
Dra åt hjulmuttrarna och viktadaptrarna till 88–115 Nm.
-
Gänga in tapparna helt i de två viktadaptrarna.
-
Montera hjulvikten på tapparna, viktadaptrarna och ventilskaftet.
Important: Var försiktig så att inte ventilskaftet går sönder.
-
Fäst hjulvikten vid adaptrarna med två brickor och låsmuttrar.
Note: Dra åt låsmuttrarna till 88–115 Nm.
-
Sänk ned maskinen.
-
Dra åt hjulmuttrarna, viktadaptrarna och låsmuttrarna till 88–115 Nm var 200:e drifttimme.
