3輪駆動用ウェイトキット

この作業に必要なパーツ

Important: GR3300/3320 は、3WD キットと共にこのキットを取り付けることにより、EN ISO 5395 および ANSI B71.4-2017 に適合となります。

1. 平らな場所に駐車する。

2. エンジンを停止し、可動部すべての動作が停止するのを待ち、駐車ブレーキを掛け、キーを抜き取る。

3. 機体をジャッキアップする（図 1）。

4. ホイールについていつ4個のラグナットを、対角線上に2つずつ組にして外す（図 1）。

5. タイヤを外して、後で取り付けるようにわきに置く。

6. ホイールモータをキャスタフォークに固定しているリテーナボルト2本を取り外す（図 1）。

7. キャスタフォークの右側に、ウェイトプレート3枚を取り付ける；キットに入っている六角頭ボルト（1/2 x 6"）2本とロックナット2個を使用する（図 1）。

   Note: ロックナットを 88-115 N·m（2.1-2.6 kg.m = 65-85 ft-lb）にトルク締めする。

8. タイヤ空気バルブの位置や取り付け金具の位置を見て、外したホイールのリムにウェイトを合わせて取り付け位置を決定する。

   Note: ウェイト取り付けボルトが入るホイールの穴（2つ）に印をつける。

9. 先ほど外したラグナット（2個）を使用してタイヤを（マークの付いていない穴に）取り付ける。

10. キットに入っているウェイトアダプタ（2個）を、ホイールの残りのスタッド（2つ=マークを付けた穴）にねじ込む。

    Note: ウェイトアダプタのテーパのついている端部がホイールを向くようにアダプタをセットする。

11. ラグナットとウェイトアダプを、 65-85 ft-lb (88-115 N·m = 9.0-11.7 kg.m）にトルク締めする。

12. ウェイトアダプタ（2個）のそれぞれに、スタッドを根元までねじ込む。

13. ホイールウェイトをスタッドに取り付ける（アダプタと空気バルブの位置に合わせること）。

    Important: 空気バルブを破損させないように注意すること。

14. ホイールウェイトをアダプタに固定する；ワッシャとロックナット（いずれも2個）を使用する。

    Note: ロックナットを 88-115 N·m（2.1-2.6 kg.m = 65-85 ft-lb）にトルク締めする。

15. 機体をジャッキから下ろす。

16. 200運転時間ごとに、ラグナット、ウェイトアダプタ、ロックナットを、 65-85 ft-lb (88-115 N·m = 9.0-11.7 kg.m）にトルク締めしてください。

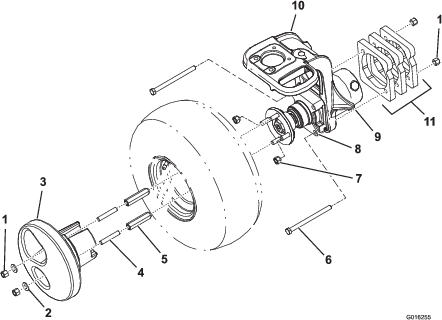

図 1

1. ロックナット（4個）
2. スラストワッシャ（2枚）
3. ホイールウェイト
4. スタッド（2本）
5. ホイールウェイト・アダプタ（2個）
6. 六角ヘッド･ボルト（2本）
7. ラグナット（4個）
8. ホイールモータ
9. ジャッキアップ位置
10. キャスタフォーク
11. ウェイト・プレート（3枚）
