Asennus
Vaiheeseen tarvittavat osat:
| Pyöräpaino | 1 |
| Painolevy | 3 |
| Lukkomutteri | 4 |
| Painealuslaatta | 2 |
| Tappi | 2 |
| Pyöräpainosovitin | 2 |
| Kuusiokantaruuvi | 2 |
Important: GR3300/3320 täyttää EN ISO 5395- ja ANSI B71.4-2017 -standardien vaatimukset, kun tämä sarja asennetaan yhdessä 3-pyörävetosarjan kanssa.
-
Pysäköi kone tasaiselle alustalle.
-
Pysäytä moottori ja odota, että kaikki liikkuvat osat ovat pysähtyneet. Kytke sitten seisontajarru ja irrota virta-avain.
-

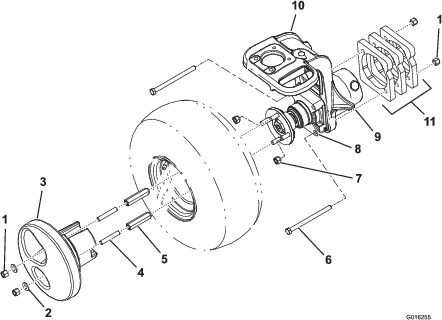

Nosta kone tunkilla nostokohdasta (Kuva 1).
-
Irrota pyöräpareista neljä pyöränmutteria, jotka sijaitsevat vinottain suhteessa toisiinsa (Kuva 1).
-
Irrota rengas ja aseta se sivuun myöhempää asennusta varten.
-
Irrota kaksi kiinnityspulttia, joilla napamoottori on kiinnitetty kääntöpyörän haarukkaan (Kuva 1).
-
Asenna kolme painolevyä kääntöpyörän haarukan oikealle puolelle sarjan mukana tulleilla kahdella kuusiokantapultilla (½ × 6 tuumaa) ja kahdella lukkomutterilla (Kuva 1).
Note: Kiristä lukkomutterit momenttiin 88–115 N·m.
-
Määritä venttiilivarsien ja painon kiinnikkeiden sijainti asettamalla paino irrotetun renkaan pyörän vanteeseen.
Note: Merkitse ne kaksi pyörän reikää, joihin painon kiinnikkeet asennetaan.
-
Asenna rengas kiinnittämällä kaksi aiemmin irrotettua pyöränmutteria kahteen muuhun (merkitsemättömään) reikään.
-
Kierrä kaksi sarjan mukana toimitettua painosovitinta kahteen jäljellä olevaan pyörätappiin (merkityt reiät).
Note: Aseta painosovitin niin, että kartiomainen pää on pyörään päin.
-
Kiristä pyöränmutterit ja painosovittimet momenttiin 88–115 N·m.
-
Kierrä tappi kokonaan sisään kumpaankin painosovittimeen.
-
Asenna pyöräpaino tappien, painosovittimien ja venttiilivarren päälle.
Important: Varmista, että venttiilivarsi ei vahingoitu.
-
Kiinnitä pyöräpaino sovittimiin kahdella aluslaatalla ja lukkomutterilla.
Note: Kiristä lukkomutterit momenttiin 88–115 N·m.
-
Laske kone alas.
-
Kiristä pyöränmutterit, painosovittimet ja lukkomutterit momenttiin 88–115 N·m aina 200 käyttötunnin jälkeen.
