Montering
Deler som er nødvendige for dette trinnet:
| Hjulvekt | 1 |
| Vektplate | 3 |
| Låsemutter | 4 |
| Trykkskive | 2 |
| Bolt | 2 |
| Hjulvektadapter | 2 |
| Sekskantskrue | 2 |
Important: GR3300/3320 vil overholde EN ISO 5395 og ANSI B71.4-2017 når dette settet er montert i forbindelse med 3WD-settet.
-
Parker maskinen på flat mark.
-
Slå av motoren, vent til alle bevegelige deler stanser, aktiver parkeringsbremsen og fjern nøkkelen.
-

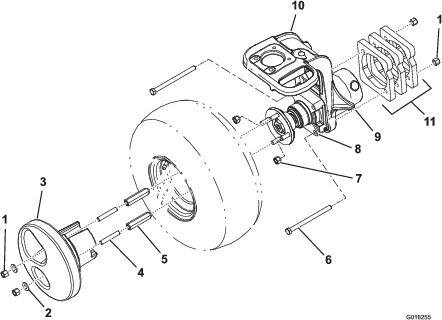

Hev maskinen med en jekk ved løftepunktet for jekk (Figur 1).
-
Fjern de fire hakemutterne på hjulene i par plassert diagonalt overfor hverandre (Figur 1).
-
Ta av dekket og sett det til side for å montere det senere.
-
Fjern de to festeboltene som fester hjulmotoren til styregaffelen (Figur 1).
-
Monter tre vektplater på høyre side av styregaffelen med to bolter med sekskanthode (½ x 6 tommer) og to låsemuttere fra settet (Figur 1).
Note: Stram låsemutterne til 88–115 Nm.
-
Still vekten på hjulkanten til det fjernede hjulet for å fastslå plasseringen til ventilstammene og vektmonteringsfestene.
Note: Marker de to hullene på hjulet der vektmonteringsfestene skal sitte.
-
Monter hjulet med to hakemutre som tidligere ble fjernet fra de to (umarkerte) hullene.
-
Gjeng de to vektadapterne fra settet på de to gjenværende hjulboltene (markerte hull).
Note: Still vektadapteren slik at den kileformede enden er vendt mot hjulet.
-
Stram til hakemutrene og vektadapterne til 88–115 Nm.
-
Gjeng en bolt helt inn i hver av de to vektadapterne.
-
Monter hjulvekten over boltene, vektadapterne og ventilstammen.
Important: Ikke skad ventilstammen.
-
Fest hjulvekten til adapterne med to skiver og to låsemutre.
Note: Stram låsemutterne til 88–115 Nm.
-
Senk maskinen.
-
Stram hakemutterne, vektadapterne og låsemutterne til 88–115 Nm per 200 driftstimer.
