Instalación
Piezas necesarias en este paso:
| Peso de la rueda | 1 |
| Placa de peso | 3 |
| Contratuerca | 4 |
| Arandela de empuje | 2 |
| Espárrago | 2 |
| Adaptador del peso de la rueda | 2 |
| Tornillo de cabeza hexagonal | 2 |
Important: Los modelos GR3300/3320 cumplen las normas EN ISO 5395 y ANSI B71.4-2017 si se instala este kit conjuntamente con el kit de 3WD.
-
Aparque la máquina en una superficie nivelada.
-
Pare el motor, espere a que se detengan todas las piezas en movimiento, ponga el freno de estacionamiento y retire la llave.
-

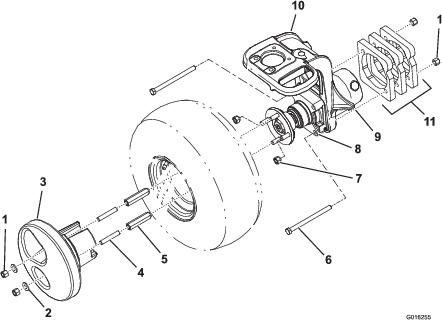

Eleve la máquina con un gato colocado en el punto de apoyo (Figura 1).
-
Retire las 4 tuercas de la rueda en pares diagonalmente opuestos (Figura 1).
-
Retire la rueda y apártela para su instalación más adelante.
-
Retire los 2 pernos de retención que sujetan el motor de la rueda a la horquilla de la rueda (Figura 1).
-
Monte 3 placas de peso en el lado derecho de la horquilla de la rueda con 2 pernos de cabeza hexagonal (½" x 6") y 2 contratuercas del kit (Figura 1).
Note: Apriete las contratuercas a 88 – 115 N·m.
-
Coloque el peso en la llanta de la rueda que retiró para determinar la posición de las válvulas y de las fijaciones de montaje de los pesos.
Note: Marque los 2 orificios de la rueda donde irán colocados las fijaciones de montaje de los pesos.
-
Instale la rueda con las 2 tuercas que se retiraron anteriormente en los otros 2 orificios (sin marcar).
-
Enrosque los 2 adaptadores del peso del kit en los 2 espárragos restantes de la rueda (orificios marcados)
Note: Posicione el adaptador del peso con el extremo biselado orientado hacia la rueda.
-
Apriete las tuercas de las ruedas y los adaptadores del peso a 88 – 115 N·m.
-
Enrosque un espárrago hasta el fondo en cada uno de los adaptadores del peso.
-
Instale el peso de la rueda sobre los espárragos, los adaptadores del peso y la válvula.
Important: No dañe el vástago de la válvula.
-
Sujete el peso de la rueda a los adaptadores con dos arandelas y contratuercas.
Note: Apriete las contratuercas a 88 – 115 N·m.
-
Baje la máquina.
-
Apriete las tuercas de las ruedas, los adaptadores de pesos y las contratuercas a 88 – 115 N·m cada 200 horas de operación.
